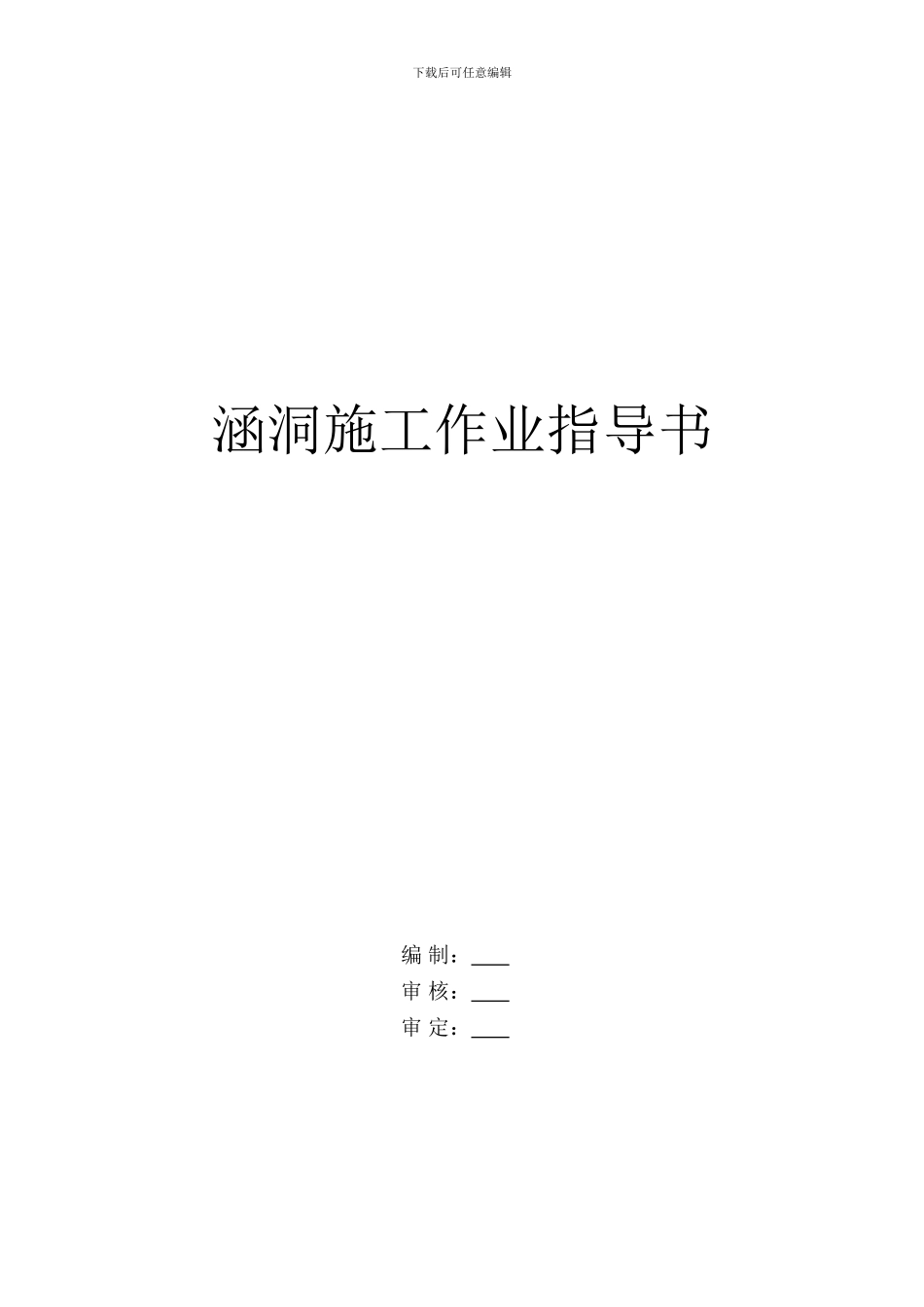

总涵洞施工作业指导书_第1页
1/9

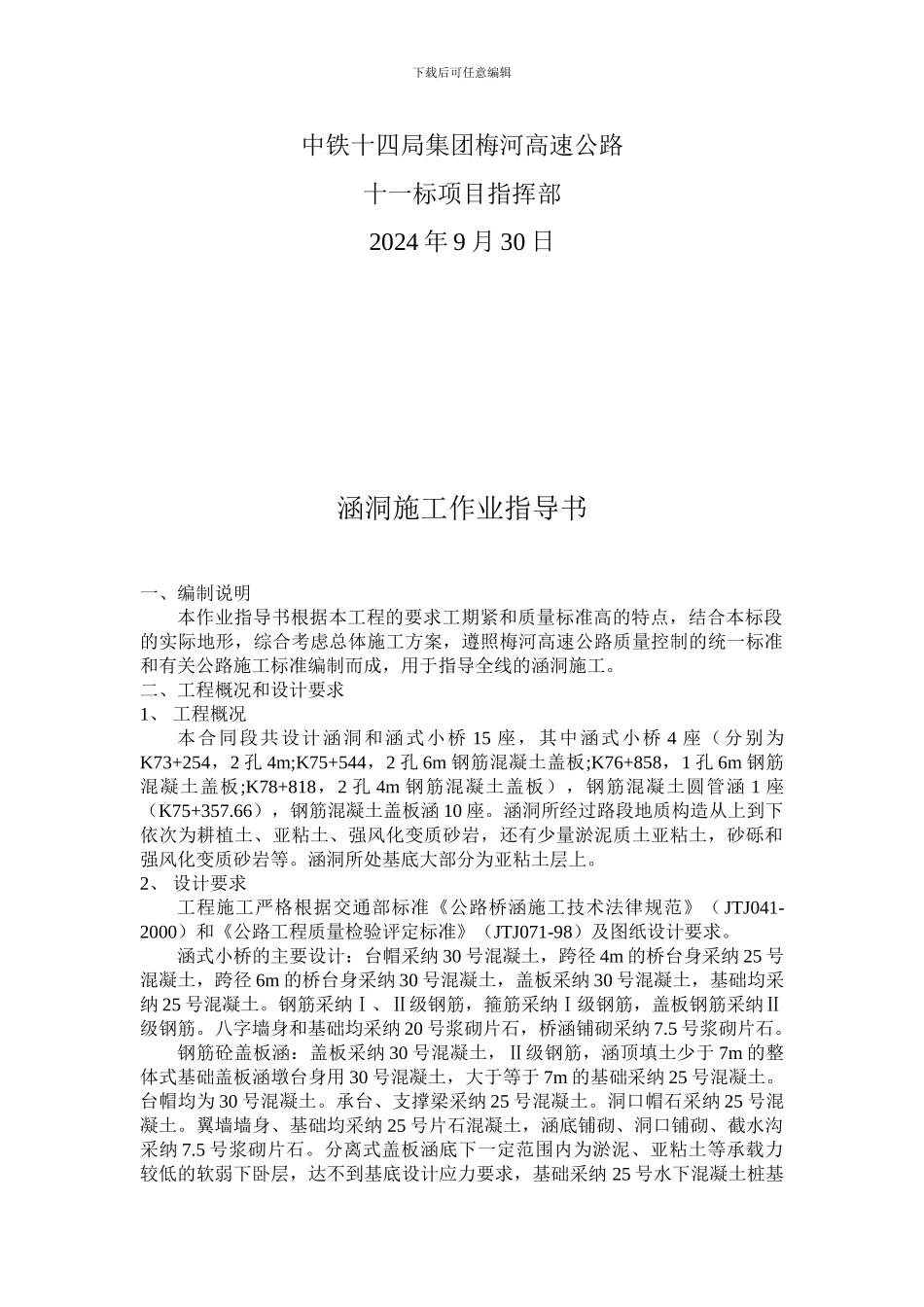

总涵洞施工作业指导书_第2页
2/9

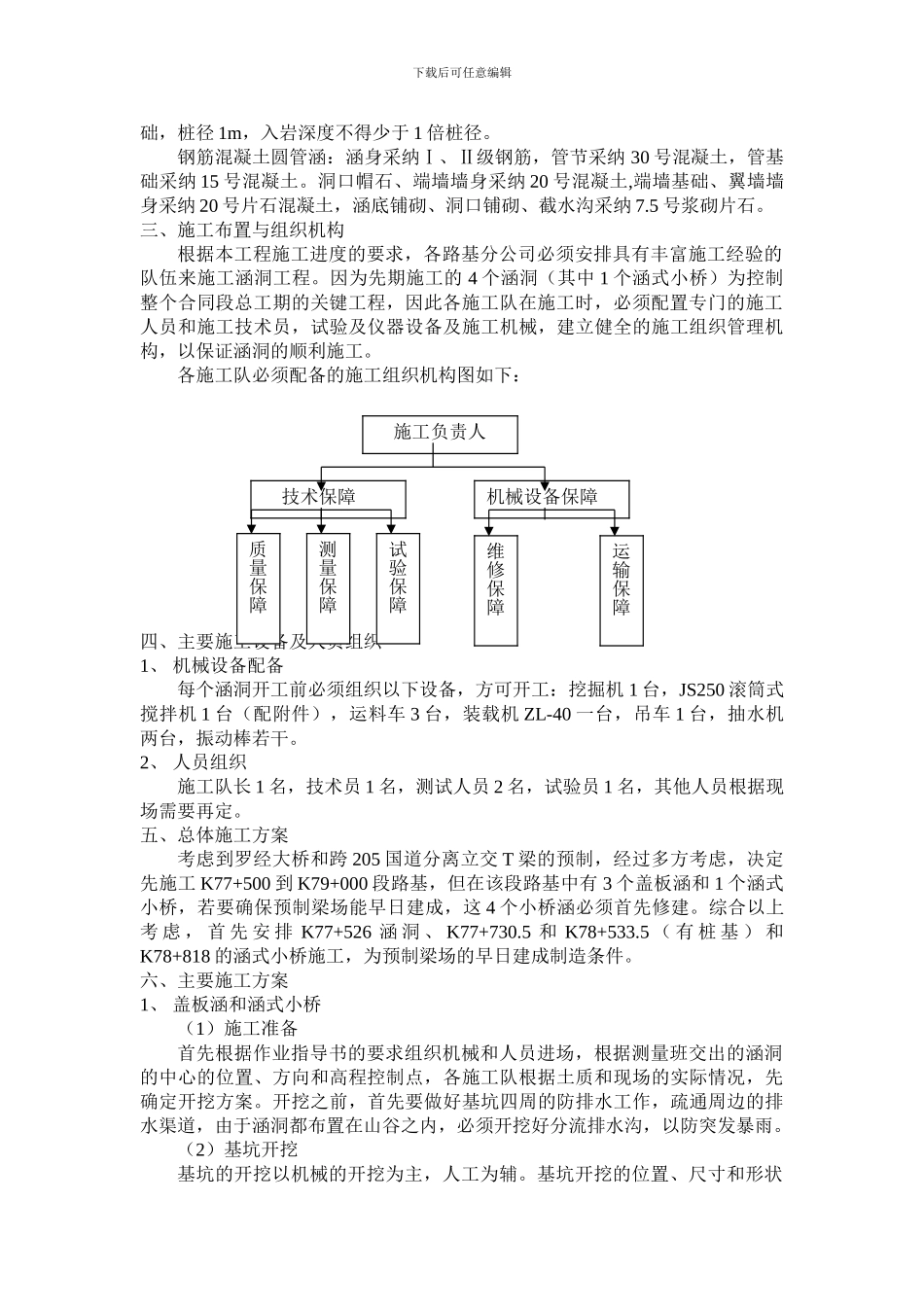

总涵洞施工作业指导书_第3页
3/9
下载后可任意编辑涵洞施工作业指导书编 制: 审 核: 审 定: 下载后可任意编辑中铁十四局集团梅河高速公路十一标项目指挥部2024 年 9 月 30 日涵洞施工作业指导书一、编制说明本作业指导书根据本工程的要求工期紧和质量标准高的特点,结合本标段的实际地形,综合考虑总体施工方案,遵照梅河高速公路质量控制的统一标准和有关公路施工标准编制而成,用于指导全线的涵洞施工。二、工程概况和设计要求1、 工程概况本合同段共设计涵洞和涵式小桥 15 座,其中涵式小桥 4 座(分别为K73+254,2 孔 4m;K75+544,2 孔 6m 钢筋混凝土盖板;K76+858,1 孔 6m 钢筋混凝土盖板;K78+818,2 孔 4m 钢筋混凝土盖板),钢筋混凝土圆管涵 1 座(K75+357.66),钢筋混凝土盖板涵 10 座。涵洞所经过路段地质构造从上到下依次为耕植土、亚粘土、强风化变质砂岩,还有少量淤泥质土亚粘土,砂砾和强风化变质砂岩等。涵洞所处基底大部分为亚粘土层上。2、 设计要求工程施工严格根据交通部标准《公路桥涵施工技术法律规范》( JTJ041-2000)和《公路工程质量检验评定标准》(JTJ071-98)及图纸设计要求。涵式小桥的主要设计:台帽采纳 30 号混凝土,跨径 4m 的桥台身采纳 25 号混凝土,跨径 6m 的桥台身采纳 30 号混凝土,盖板采纳 30 号混凝土,基础均采纳 25 号混凝土。钢筋采纳Ⅰ、Ⅱ级钢筋,箍筋采纳Ⅰ级钢筋,盖板钢筋采纳Ⅱ级钢筋。八字墙身和基础均采纳 20 号浆砌片石,桥涵铺砌采纳 7.5 号浆砌片石。钢筋砼盖板涵:盖板采纳 30 号混凝土,Ⅱ级钢筋,涵顶填土少于 7m 的整体式基础盖板涵墩台身用 30 号混凝土,大于等于 7m 的基础采纳 25 号混凝土。台帽均为 30 号混凝土。承台、支撑梁采纳 25 号混凝土。洞口帽石采纳 25 号混凝土。翼墙墙身、基础均采纳 25 号片石混凝土,涵底铺砌、洞口铺砌、截水沟采纳 7.5 号浆砌片石。分离式盖板涵底下一定范围内为淤泥、亚粘土等承载力较低的软弱下卧层,达不到基底设计应力要求,基础采纳 25 号水下混凝土桩基下载后可任意编辑础,桩径 1m,入岩深度不得少于 1 倍桩径。钢筋混凝土圆管涵:涵身采纳Ⅰ、Ⅱ级钢筋,管节采纳 30 号混凝土,管基础采纳 15 号混凝土。洞口帽石、端墙墙身采纳 20 号混凝土,端墙基础、翼墙墙身采纳 20 号片石混凝土,涵底铺砌、洞口铺砌、截水沟采纳 7.5 号浆砌片石。三、施工布置与组织机构根据本工程施工...
