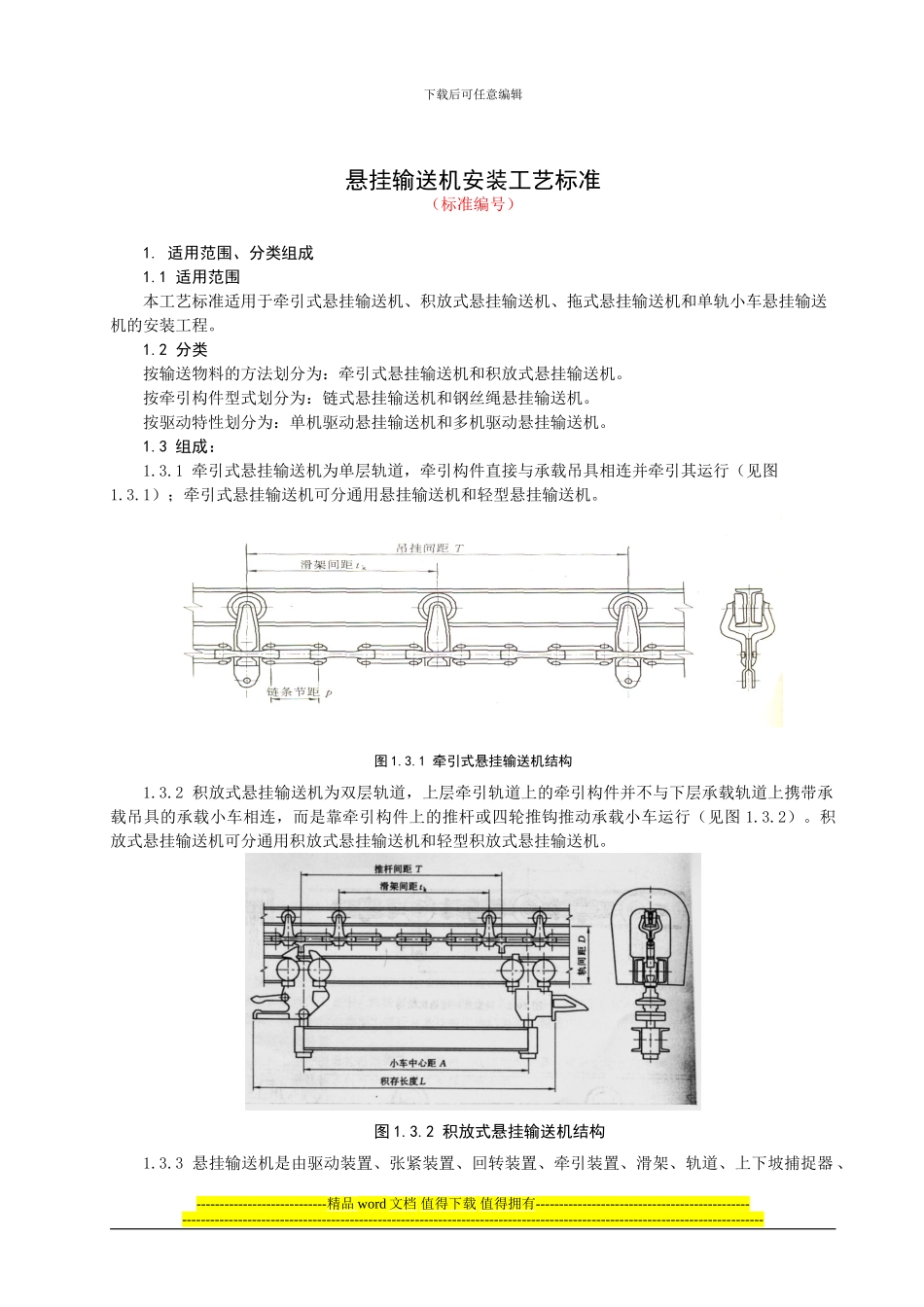

下载后可任意编辑悬挂输送机安装工艺标准（标准编号）1. 适用范围、分类组成1.1 适用范围本工艺标准适用于牵引式悬挂输送机、积放式悬挂输送机、拖式悬挂输送机和单轨小车悬挂输送机的安装工程。1.2 分类按输送物料的方法划分为：牵引式悬挂输送机和积放式悬挂输送机。按牵引构件型式划分为：链式悬挂输送机和钢丝绳悬挂输送机。按驱动特性划分为：单机驱动悬挂输送机和多机驱动悬挂输送机。1.3 组成：1.3.1 牵引式悬挂输送机为单层轨道，牵引构件直接与承载吊具相连并牵引其运行（见图1.3.1）；牵引式悬挂输送机可分通用悬挂输送机和轻型悬挂输送机。图 1.3.1 牵引式悬挂输送机结构1.3.2 积放式悬挂输送机为双层轨道，上层牵引轨道上的牵引构件并不与下层承载轨道上携带承载吊具的承载小车相连，而是靠牵引构件上的推杆或四轮推钩推动承载小车运行（见图 1.3.2）。积放式悬挂输送机可分通用积放式悬挂输送机和轻型积放式悬挂输送机。图 1.3.2 积放式悬挂输送机结构1.3.3 悬挂输送机是由驱动装置、张紧装置、回转装置、牵引装置、滑架、轨道、上下坡捕捉器 、----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑温度伸缩接头和电气控制柜等部件组成。2. 施工准备2.1 技术准备2.1.1 取得完整的设计文件和设备技术文件2.1.2 进行图纸会审并形成记录2.1.3 对其到货的悬挂输送机进行现场察看，阅读其安装说明及试运转要求。2.1.4 编制施工方案并获得监理单位（或其它相应权力部门）的批准,对施工班组进行技术交底。2.1.5 相关标准法律规范2.1.5.1 《连续输送设备安装工程施工及验收法律规范》GB50270-982.1.5.2 《机械设备安装工程施工及验收通用法律规范》GB50231-982.1.5.3 《现场设备、工业管道焊接工程施工及验收法律规范》GB50236-982.1.5.4 《工业设备、管道防腐蚀工程施工及验收法律规范》HGJ229-912.1.5.5 《化工建设安装工程起重施工法律规范》HG20241-20002.1.5.6 《化学工业工程建设交工技术规定》HG20247-942.2 作业人员2.2.1 开工前对进场施工人员进行安装技能、安全、环境保护等相关方面的培训教育，做到熟悉悬挂输送机安装的有关标准、法律规范。2.2.2 安装钳工、电工、电焊工、起重工等...
