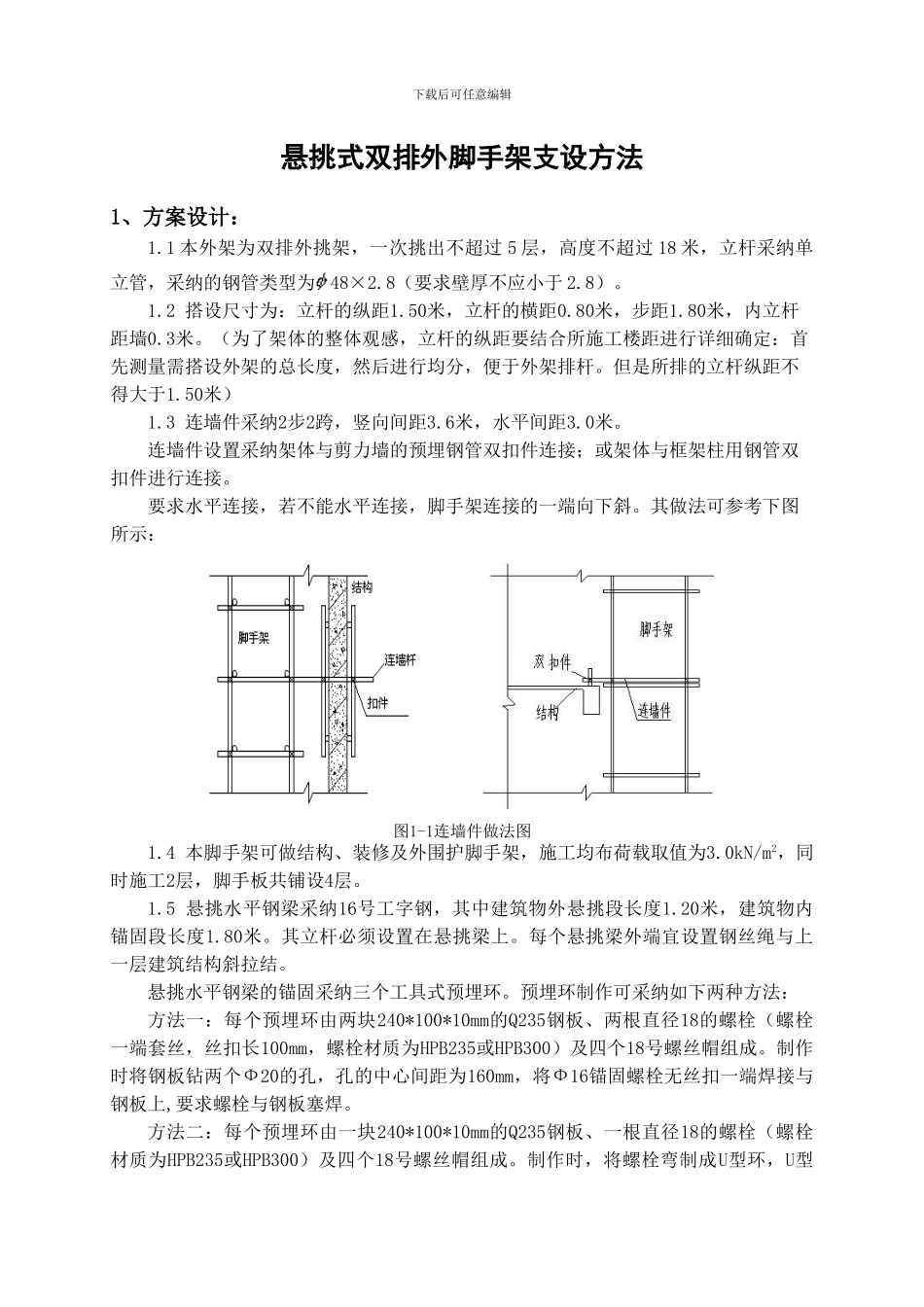

下载后可任意编辑悬挑式双排外脚手架支设方法1、方案设计： 1.1 本外架为双排外挑架，一次挑出不超过 5 层，高度不超过 18 米，立杆采纳单立管，采纳的钢管类型为48×2.8（要求壁厚不应小于 2.8）。1.2 搭设尺寸为：立杆的纵距1.50米，立杆的横距0.80米，步距1.80米，内立杆距墙0.3米。（为了架体的整体观感，立杆的纵距要结合所施工楼距进行详细确定：首先测量需搭设外架的总长度，然后进行均分，便于外架排杆。但是所排的立杆纵距不得大于1.50米）1.3 连墙件采纳2步2跨，竖向间距3.6米，水平间距3.0米。连墙件设置采纳架体与剪力墙的预埋钢管双扣件连接；或架体与框架柱用钢管双扣件进行连接。要求水平连接，若不能水平连接，脚手架连接的一端向下斜。其做法可参考下图所示： 图1-1连墙件做法图1.4 本脚手架可做结构、装修及外围护脚手架，施工均布荷载取值为3.0kN/m2，同时施工2层，脚手板共铺设4层。1.5 悬挑水平钢梁采纳16号工字钢，其中建筑物外悬挑段长度1.20米，建筑物内锚固段长度1.80米。其立杆必须设置在悬挑梁上。每个悬挑梁外端宜设置钢丝绳与上一层建筑结构斜拉结。悬挑水平钢梁的锚固采纳三个工具式预埋环。预埋环制作可采纳如下两种方法：方法一：每个预埋环由两块240*100*10mm的Q235钢板、两根直径18的螺栓（螺栓一端套丝，丝扣长100mm，螺栓材质为HPB235或HPB300）及四个18号螺丝帽组成。制作时将钢板钻两个Ф20的孔，孔的中心间距为160mm，将Ф16锚固螺栓无丝扣一端焊接与钢板上,要求螺栓与钢板塞焊。方法二：每个预埋环由一块240*100*10mm的Q235钢板、一根直径18的螺栓（螺栓材质为HPB235或HPB300）及四个18号螺丝帽组成。制作时，将螺栓弯制成U型环，U型下载后可任意编辑环上口套丝，丝扣长100mm，底部平直段尺寸160mm，钢板钻两个Ф20的孔，孔的中心间距为160mm。安装方法如下： 图1-2 预埋环做法施工安装时，将预埋件底部朝上固定在楼板模板上，然后将螺栓用PVC管套上，楼板浇筑砼后开始穿工字钢，穿好后，将一块预制钢板穿入螺栓内压住工字钢，最后用两个螺帽拧紧。螺栓外缠胶带加以保护。1.6 悬挑双排外脚手架在转角处应尽量通过调整悬挑钢梁的位置和角度，支撑在悬挑钢梁上，如下图所示： 图1-3 悬挑梁布置图假 如 钢 梁调整后 ， 脚 手架仍然 不 能 支悬挑工字钢梁结构边界结构边界外排架体立杆钢丝绳拉结内排架体下载后可任意编辑撑在钢梁上时，实行以下两种方式之一进行加固。1）转角处两...
