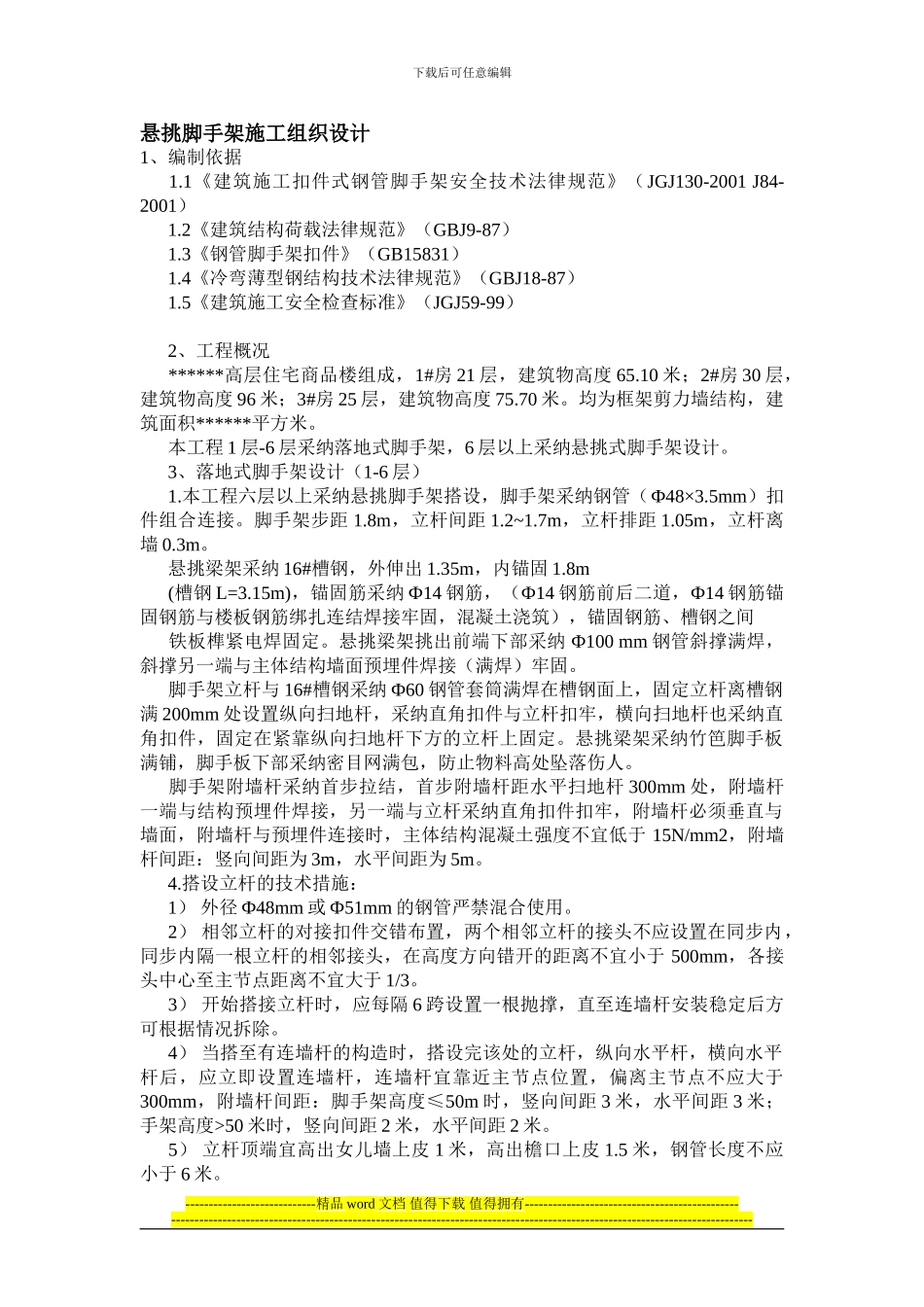

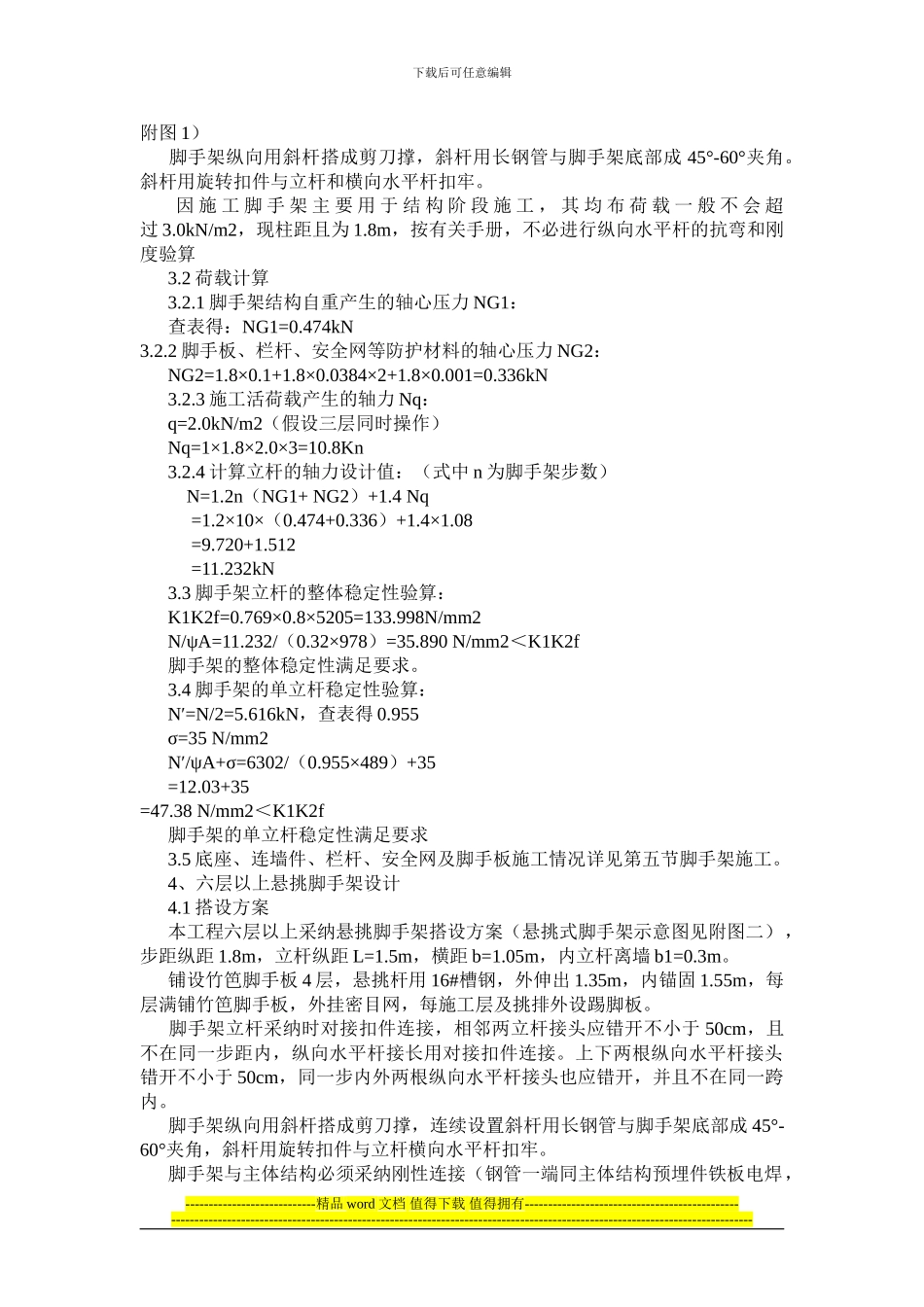

下载后可任意编辑悬挑脚手架施工组织设计1、编制依据 1.1《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130-2001 J84-2001） 1.2《建筑结构荷载法律规范》（GBJ9-87） 1.3《钢管脚手架扣件》（GB15831） 1.4《冷弯薄型钢结构技术法律规范》（GBJ18-87） 1.5《建筑施工安全检查标准》（JGJ59-99） 2、工程概况 ******高层住宅商品楼组成，1#房 21 层，建筑物高度 65.10 米；2#房 30 层，建筑物高度 96 米；3#房 25 层，建筑物高度 75.70 米。均为框架剪力墙结构，建筑面积******平方米。 本工程 1 层-6 层采纳落地式脚手架，6 层以上采纳悬挑式脚手架设计。 3、落地式脚手架设计（1-6 层） 1.本工程六层以上采纳悬挑脚手架搭设，脚手架采纳钢管（Ф48×3.5mm）扣件组合连接。脚手架步距 1.8m，立杆间距 1.2~1.7m，立杆排距 1.05m，立杆离墙 0.3m。 悬挑梁架采纳 16#槽钢，外伸出 1.35m，内锚固 1.8m (槽钢 L=3.15m)，锚固筋采纳 Ф14 钢筋，（Ф14 钢筋前后二道，Ф14 钢筋锚固钢筋与楼板钢筋绑扎连结焊接牢固，混凝土浇筑），锚固钢筋、槽钢之间 铁板榫紧电焊固定。悬挑梁架挑出前端下部采纳 Ф100 mm 钢管斜撑满焊，斜撑另一端与主体结构墙面预埋件焊接（满焊）牢固。 脚手架立杆与 16#槽钢采纳 Ф60 钢管套筒满焊在槽钢面上，固定立杆离槽钢满 200mm 处设置纵向扫地杆，采纳直角扣件与立杆扣牢，横向扫地杆也采纳直角扣件，固定在紧靠纵向扫地杆下方的立杆上固定。悬挑梁架采纳竹笆脚手板满铺，脚手板下部采纳密目网满包，防止物料高处坠落伤人。 脚手架附墙杆采纳首步拉结，首步附墙杆距水平扫地杆 300mm 处，附墙杆一端与结构预埋件焊接，另一端与立杆采纳直角扣件扣牢，附墙杆必须垂直与墙面，附墙杆与预埋件连接时，主体结构混凝土强度不宜低于 15N/mm2，附墙杆间距：竖向间距为 3m，水平间距为 5m。 4.搭设立杆的技术措施： 1） 外径 Ф48mm 或 Ф51mm 的钢管严禁混合使用。 2） 相邻立杆的对接扣件交错布置，两个相邻立杆的接头不应设置在同步内，同步内隔一根立杆的相邻接头，在高度方向错开的距离不宜小于 500mm，各接头中心至主节点距离不宜大于 1/3。 3） 开始搭接立杆时，应每隔 6 跨设置一根抛撑，直至连墙杆安装稳定后方可根据情况拆除。 4） 当搭至有连墙杆的构造时，搭设完该处的立杆，纵向水平杆，横向水平杆后，应立即设置连墙杆，连墙杆宜靠...
