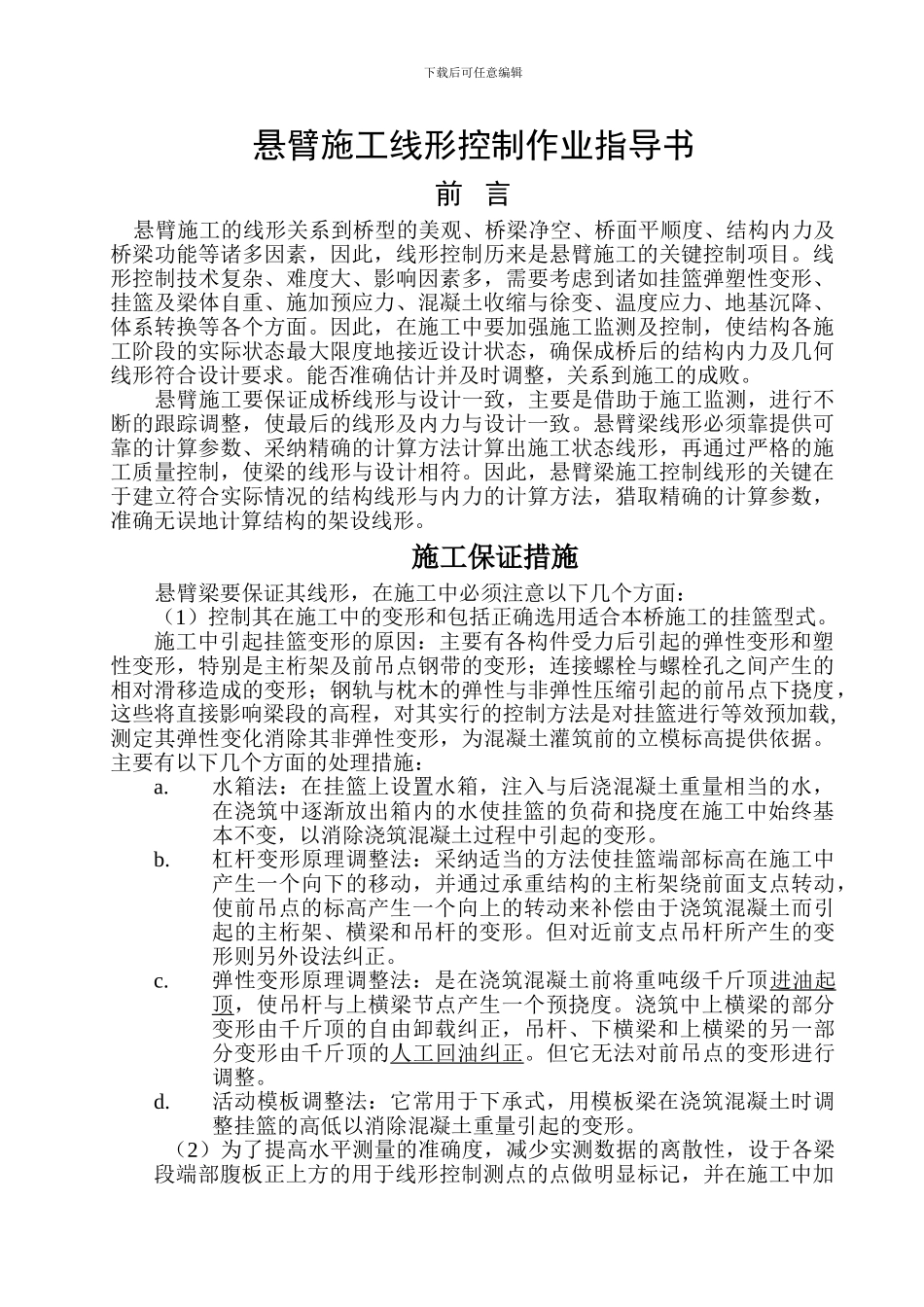

下载后可任意编辑悬臂施工线形控制作业指导书前 言 悬臂施工的线形关系到桥型的美观、桥梁净空、桥面平顺度、结构内力及桥梁功能等诸多因素，因此，线形控制历来是悬臂施工的关键控制项目。线形控制技术复杂、难度大、影响因素多，需要考虑到诸如挂篮弹塑性变形、挂篮及梁体自重、施加预应力、混凝土收缩与徐变、温度应力、地基沉降、体系转换等各个方面。因此，在施工中要加强施工监测及控制，使结构各施工阶段的实际状态最大限度地接近设计状态，确保成桥后的结构内力及几何线形符合设计要求。能否准确估计并及时调整，关系到施工的成败。悬臂施工要保证成桥线形与设计一致，主要是借助于施工监测，进行不断的跟踪调整，使最后的线形及内力与设计一致。悬臂梁线形必须靠提供可靠的计算参数、采纳精确的计算方法计算出施工状态线形，再通过严格的施工质量控制，使梁的线形与设计相符。因此，悬臂梁施工控制线形的关键在于建立符合实际情况的结构线形与内力的计算方法，猎取精确的计算参数，准确无误地计算结构的架设线形。施工保证措施悬臂梁要保证其线形，在施工中必须注意以下几个方面：（1）控制其在施工中的变形和包括正确选用适合本桥施工的挂篮型式。施工中引起挂篮变形的原因：主要有各构件受力后引起的弹性变形和塑性变形，特别是主桁架及前吊点钢带的变形；连接螺栓与螺栓孔之间产生的相对滑移造成的变形；钢轨与枕木的弹性与非弹性压缩引起的前吊点下挠度，这些将直接影响梁段的高程，对其实行的控制方法是对挂篮进行等效预加载,测定其弹性变化消除其非弹性变形，为混凝土灌筑前的立模标高提供依据。主要有以下几个方面的处理措施：a.水箱法：在挂篮上设置水箱，注入与后浇混凝土重量相当的水，在浇筑中逐渐放出箱内的水使挂篮的负荷和挠度在施工中始终基本不变，以消除浇筑混凝土过程中引起的变形。b.杠杆变形原理调整法：采纳适当的方法使挂篮端部标高在施工中产生一个向下的移动，并通过承重结构的主桁架绕前面支点转动，使前吊点的标高产生一个向上的转动来补偿由于浇筑混凝土而引起的主桁架、横梁和吊杆的变形。但对近前支点吊杆所产生的变形则另外设法纠正。c.弹性变形原理调整法：是在浇筑混凝土前将重吨级千斤顶进油起顶，使吊杆与上横梁节点产生一个预挠度。浇筑中上横梁的部分变形由千斤顶的自由卸载纠正，吊杆、下横梁和上横梁的另一部分变形由千斤顶的人工回油纠正。但它无法对前吊点的变形进行调整。d.活动模板调整法：...
