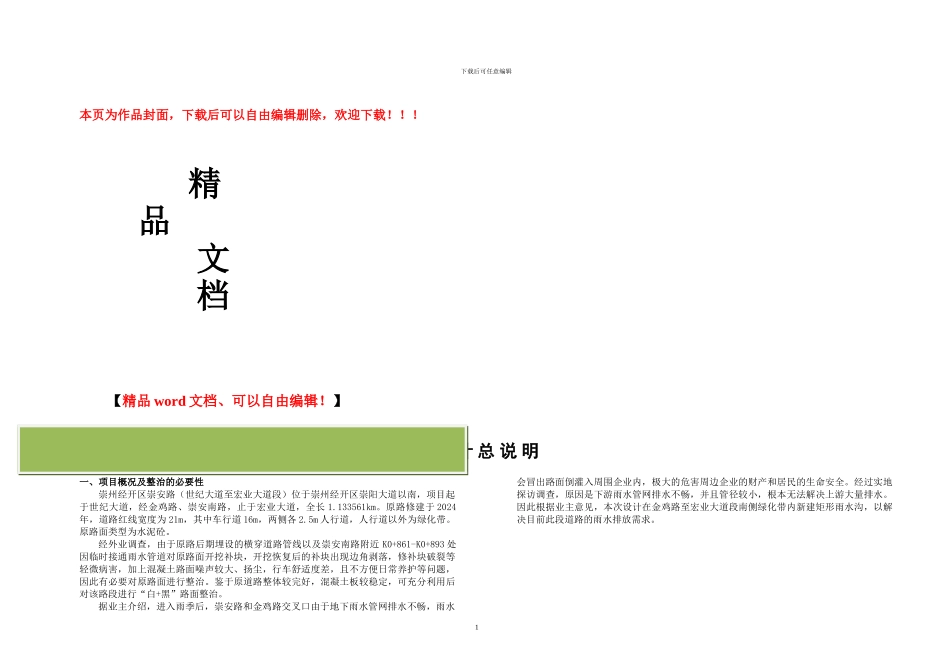

下载后可任意编辑本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】设 计 总 说 明一、项目概况及整治的必要性崇州经开区崇安路（世纪大道至宏业大道段）位于崇州经开区崇阳大道以南，项目起于世纪大道，经金鸡路、崇安南路，止于宏业大道，全长 1.133561km。原路修建于 2024年，道路红线宽度为 21m，其中车行道 16m，两侧各 2.5m 人行道，人行道以外为绿化带。原路面类型为水泥砼。经外业调查，由于原路后期埋设的横穿道路管线以及崇安南路附近 K0+861-K0+893 处因临时接通雨水管道对原路面开挖补块，开挖恢复后的补块出现边角剥落，修补块破裂等轻微病害，加上混凝土路面噪声较大、扬尘，行车舒适度差，且不方便日常养护等问题，因此有必要对原路面进行整治。鉴于原道路整体较完好，混凝土板较稳定，可充分利用后对该路段进行“白+黑”路面整治。据业主介绍，进入雨季后，崇安路和金鸡路交叉口由于地下雨水管网排水不畅，雨水会冒出路面倒灌入周围企业内，极大的危害周边企业的财产和居民的生命安全。经过实地探访调查，原因是下游雨水管网排水不畅，并且管径较小，根本无法解决上游大量排水。因此根据业主意见，本次设计在金鸡路至宏业大道段南侧绿化带内新建矩形雨水沟，以解决目前此段道路的雨水排放需求。1下载后可任意编辑路面现状、路面外观完好段 旧路与补块接缝破坏、边角剥落 补块破裂、边角剥落 现场钻芯 芯样测量经外业调查及钻芯：崇安路为 24cm 厚的水泥砼路面+ 28cm 厚的基层；被交叉道路中除宏业大道为 5cm 厚的沥青砼+20cm 厚的水泥砼基层+砂砾石路基外，其余路面均为水泥砼路面。二、设计依据及主要技术标准1、设计依据（1）崇州市发改局关于该路的立项批复（2）业主与我公司签订的设计合同（3）业主提供的道路规划红线图（电子版）（4）业主确定的前期方案（5）现场调查及实测资料2、设计采纳的法律规范（1）《市政公用工程设计文件编制深度规定》（2024 年）（2）《城市道路工程设计法律规范》（CJJ 37-2024）（3）《城市道路路线设计法律规范》（CJJ 193-2024）（4）《城镇道路路面设计法律规范》（CJJ 169-2024）（5）《城镇道路工程施工与质量验收法律规范》（CJJ 1-2024）（6）《公路路基设计法律规范》（JTGD30-2024）（7）《公路路基施工技术法律规范》（JTG F10-2024）（8）《公路路面基层施工技术法律规范》（JTJ 034-2000）...
