扈官屯桥桩基施工方案VIP免费

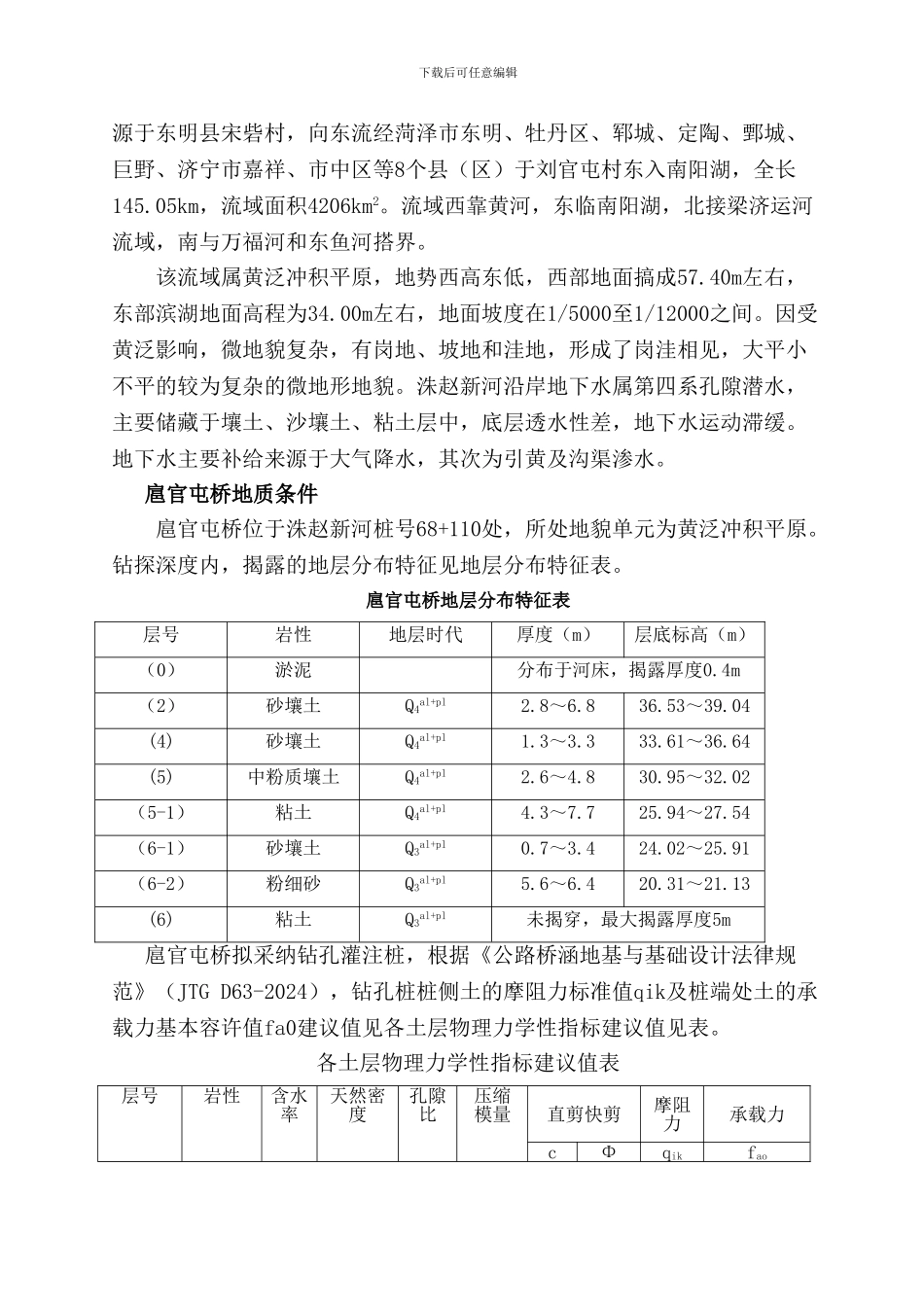

下载后可任意编辑洙赵新河徐河口下段（菏泽段）治理工程第一期工程施工 3 标混凝土灌注桩施工技术方案 山东大禹工程建设有限公司洙赵新河徐河口下段（菏泽段）治理工程第一期工程施工 3 标段项目经理部二○一四年四月钻孔灌注桩施工技术方案一、工程概况洙赵新河系湖西地区20世纪60～70年代新开挖的排水骨干河道，干流起下载后可任意编辑源于东明县宋砦村，向东流经菏泽市东明、牡丹区、郓城、定陶、鄄城、巨野、济宁市嘉祥、市中区等8个县（区）于刘官屯村东入南阳湖，全长145.05km，流域面积4206km2。流域西靠黄河，东临南阳湖，北接梁济运河流域，南与万福河和东鱼河搭界。该流域属黄泛冲积平原，地势西高东低，西部地面搞成57.40m左右，东部滨湖地面高程为34.00m左右，地面坡度在1/5000至1/12000之间。因受黄泛影响，微地貌复杂，有岗地、坡地和洼地，形成了岗洼相见，大平小不平的较为复杂的微地形地貌。洙赵新河沿岸地下水属第四系孔隙潜水，主要储藏于壤土、沙壤土、粘土层中，底层透水性差，地下水运动滞缓。地下水主要补给来源于大气降水，其次为引黄及沟渠渗水。扈官屯桥地质条件扈官屯桥位于洙赵新河桩号68+110处，所处地貌单元为黄泛冲积平原。钻探深度内，揭露的地层分布特征见地层分布特征表。扈官屯桥地层分布特征表层号岩性地层时代厚度（m）层底标高（m）（0）淤泥分布于河床，揭露厚度0.4m（2）砂壤土Q4al+pl2.8～6.836.53～39.04(4)砂壤土Q4al+pl1.3～3.333.61～36.64(5)中粉质壤土Q4al+pl2.6～4.830.95～32.02（5-1）粘土Q4al+pl4.3～7.725.94～27.54（6-1）砂壤土Q3al+pl0.7～3.424.02～25.91（6-2）粉细砂Q3al+pl5.6～6.420.31～21.13(6)粘土Q3al+pl未揭穿，最大揭露厚度5m扈官屯桥拟采纳钻孔灌注桩，根据《公路桥涵地基与基础设计法律规范》（JTG D63-2024），钻孔桩桩侧土的摩阻力标准值qik及桩端处土的承载力基本容许值fa0建议值见各土层物理力学性指标建议值见表。各土层物理力学性指标建议值表层号岩性含水率天然密度孔隙比压缩模量直剪快剪摩阻力承载力cΦqikfao下载后可任意编辑﹪g／cm3eMpakpakpakpakpa（2）砂壤土23.71.940.6917.6111.218.520（4）砂壤土24.51.930.6938.388.519.822（5）中粉质壤土23.91.970.6846.0019.713.055（5-1）粘土34.21.870.9395.9941.511.450（6-1）砂壤土21.21.980.6229.4710.820.855260（6-2）粉细砂11.0024.040110（水下）（6）粘土28.61.970.763.0838.312.660270（2）层、(4)层...
