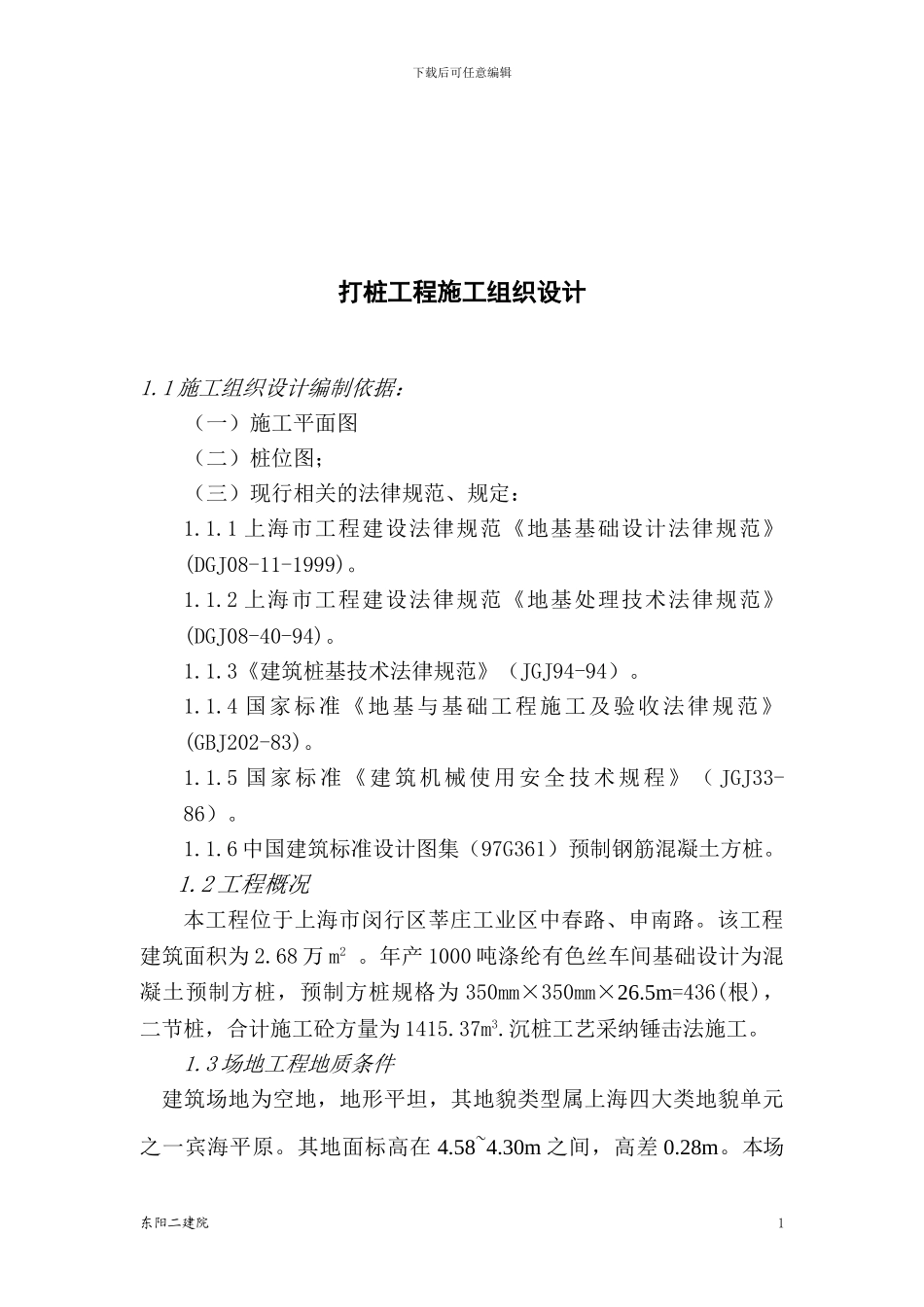

下载后可任意编辑打桩工程施工组织设计1.1 施工组织设计编制依据：（一）施工平面图（二）桩位图；（三）现行相关的法律规范、规定：1.1.1 上海市工程建设法律规范《地基基础设计法律规范》(DGJ08-11-1999)。 1.1.2 上海市工程建设法律规范《地基处理技术法律规范》(DGJ08-40-94)。1.1.3《建筑桩基技术法律规范》（JGJ94-94）。1.1.4 国家标准《地基与基础工程施工及验收法律规范》(GBJ202-83)。1.1.5 国家标准《建筑机械使用安全技术规程》（ JGJ33-86）。1.1.6 中国建筑标准设计图集（97G361）预制钢筋混凝土方桩。1.2 工程概况本工程位于上海市闵行区莘庄工业区中春路、申南路。该工程建筑面积为 2.68 万 m2 。年产 1000 吨涤纶有色丝车间基础设计为混凝土预制方桩，预制方桩规格为 350mm×350mm×26.5m=436(根)，二节桩，合计施工砼方量为 1415.37m3.沉桩工艺采纳锤击法施工。1.3 场地工程地质条件建筑场地为空地，地形平坦，其地貌类型属上海四大类地貌单元之一宾海平原。其地面标高在 4.58~4.30m 之间，高差 0.28m。本场东阳二建院1下载后可任意编辑地地基土根据地质时代、成因类型、土性不同及物理力学性质指标上的差异可分为 14 个亚层，施工现场地基土特征分述如下： 1、素填土（① 1）层：场区内均有分布。其层底标高为 3.94~2.70m，层底埋深 0.60~1.70m，层厚 0.60~1.70m。以褐黄色粘性土为主，含少量植物根茎及垃圾等，结构松散、土性较差。 2、暗浜填土（① 2）层：场区暗浜 区内分布。其层底标高为1.89~1.04m，层底埋深 2.50~3.40m，层厚 2.50~3.40m。以灰黑色粘性土为主，含大量腐植 物根茎、垃圾，底部夹黑色淤泥，结构松散。3、褐黄色粉质粘土（② 1）层：场区除暗浜 区及小螺纹孔 99号 缺 失 以 外 均 有 分 布 。 其 层 底 标 高 为 2.80~2.45m 层 底 埋 深1.70~2.00m，层厚 0.30~1.04m，湿、可塑~软塑，含铁锰质结核及氧化铁斑点，属中压缩性土层。4、褐黄色淤泥质粉质粘土(②2)层：场区内除暗浜区缺失外均有分布。其层底标高为 1.78~1.46m，层底埋深 2.63~3.00m，层厚0.30~1.10m。很湿、流塑，含铁锰质结核及氧化铁斑点，属高压缩性土层。5、灰色砂质粉土与淤泥质粉质粘土互层（③ 1）层：场区内均有分布。其层底标高为-0.55~-1.29m，层底埋深 5.00~5.80m,层厚2.20~3.00m。砂质粉土为饱和、稍密，单层厚约 1~3cm；局部富集，淤泥质粉质粘土为很湿、流塑，土...
