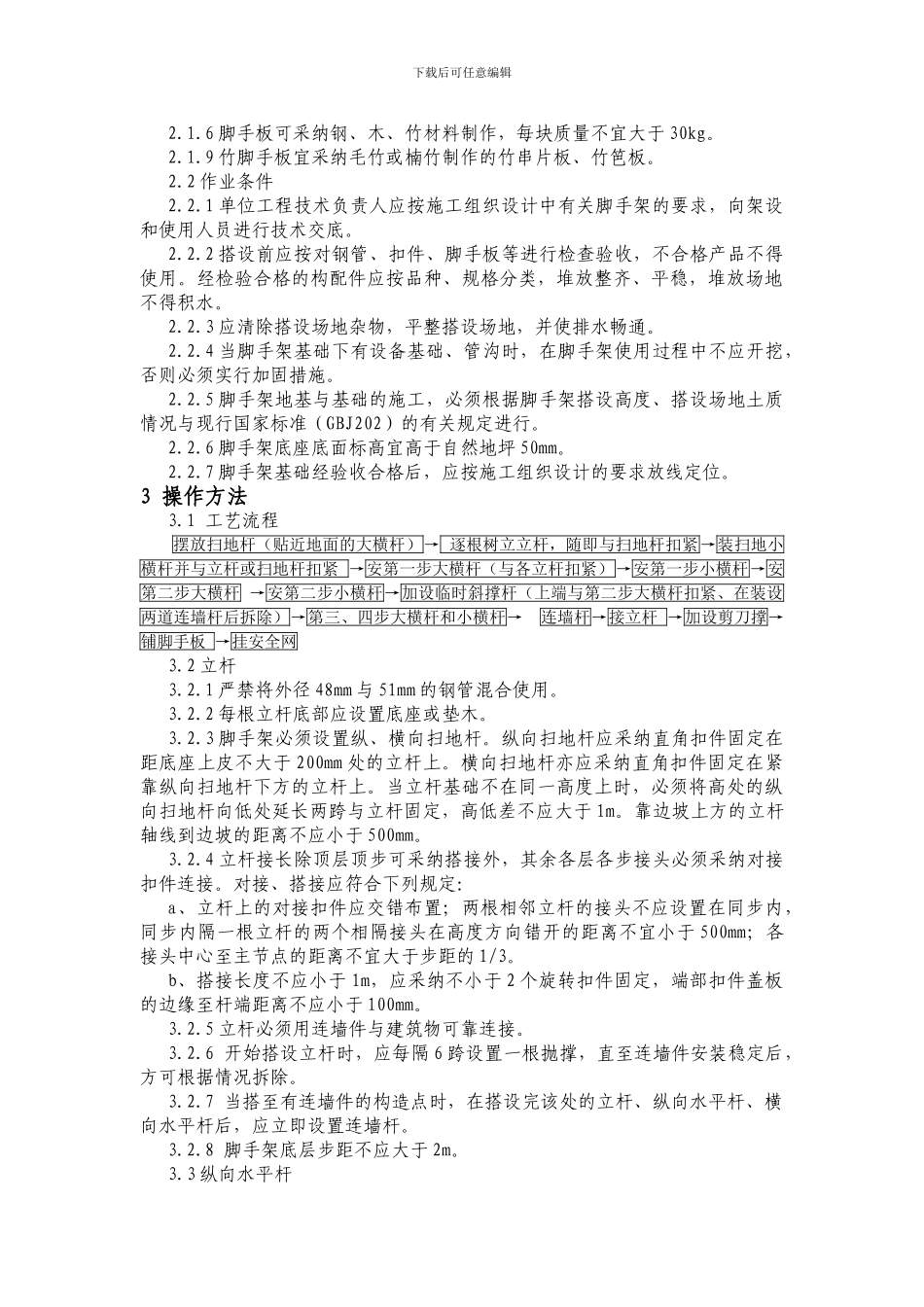

下载后可任意编辑改建铁路遂宁至重庆增建二线站前施工 1 标扣件式钢管脚手架搭拆作业指导书编制： .复核： .审批： .中铁八局集团有限公司遂渝铁路二线工程指挥部第一项目部二○○九年十一月十日1 适用范围本作业指导书适用于桥隧涵施工操作以钢管扣接的脚手架的搭拆。2 作业准备2.1 材料要求2.1.1 脚手架钢管应采纳现行国家标准规定的 3 号普通钢管，钢管普遍采纳外径为 48mm、壁厚 3.5mm 的钢管，也可采纳外径为 51mm、壁厚 3.0mm 的钢管。2.1.4 扣件应采纳可锻铸铁制作，其材质应符合现行国家标准〈钢管脚手架扣件〉（GB15831）的规定；采纳其它材料制作的扣件，应经试验证明其质量符合该标准的规定后方可使用。2.1.5 脚手架采纳的扣件，在螺栓拧紧扭力矩达 65N.m 时，不得发生破坏。下载后可任意编辑2.1.6 脚手板可采纳钢、木、竹材料制作，每块质量不宜大于 30kg。2.1.9 竹脚手板宜采纳毛竹或楠竹制作的竹串片板、竹笆板。2.2 作业条件2.2.1 单位工程技术负责人应按施工组织设计中有关脚手架的要求，向架设和使用人员进行技术交底。2.2.2 搭设前应按对钢管、扣件、脚手板等进行检查验收，不合格产品不得使用。经检验合格的构配件应按品种、规格分类，堆放整齐、平稳，堆放场地不得积水。2.2.3 应清除搭设场地杂物，平整搭设场地，并使排水畅通。2.2.4 当脚手架基础下有设备基础、管沟时，在脚手架使用过程中不应开挖，否则必须实行加固措施。2.2.5 脚手架地基与基础的施工，必须根据脚手架搭设高度、搭设场地土质情况与现行国家标准（GBJ202）的有关规定进行。2.2.6 脚手架底座底面标高宜高于自然地坪 50mm。2.2.7 脚手架基础经验收合格后，应按施工组织设计的要求放线定位。3 操作方法3.1 工艺流程摆放扫地杆（贴近地面的大横杆）→ 逐根树立立杆，随即与扫地杆扣紧→装扫地小横杆并与立杆或扫地杆扣紧 →安第一步大横杆（与各立杆扣紧）→安第一步小横杆→安第二步大横杆 →安第二步小横杆→加设临时斜撑杆（上端与第二步大横杆扣紧、在装设两道连墙杆后拆除）→第三、四步大横杆和小横杆→ 连墙杆→接立杆 →加设剪刀撑→铺脚手板 →挂安全网3.2 立杆3.2.1 严禁将外径 48mm 与 51mm 的钢管混合使用。3.2.2 每根立杆底部应设置底座或垫木。3.2.3 脚手架必须设置纵、横向扫地杆。纵向扫地杆应采纳直角扣件固定在距底座上皮不大于 200mm 处的立杆上。横向扫地杆亦应采纳直角扣件固定在紧...
