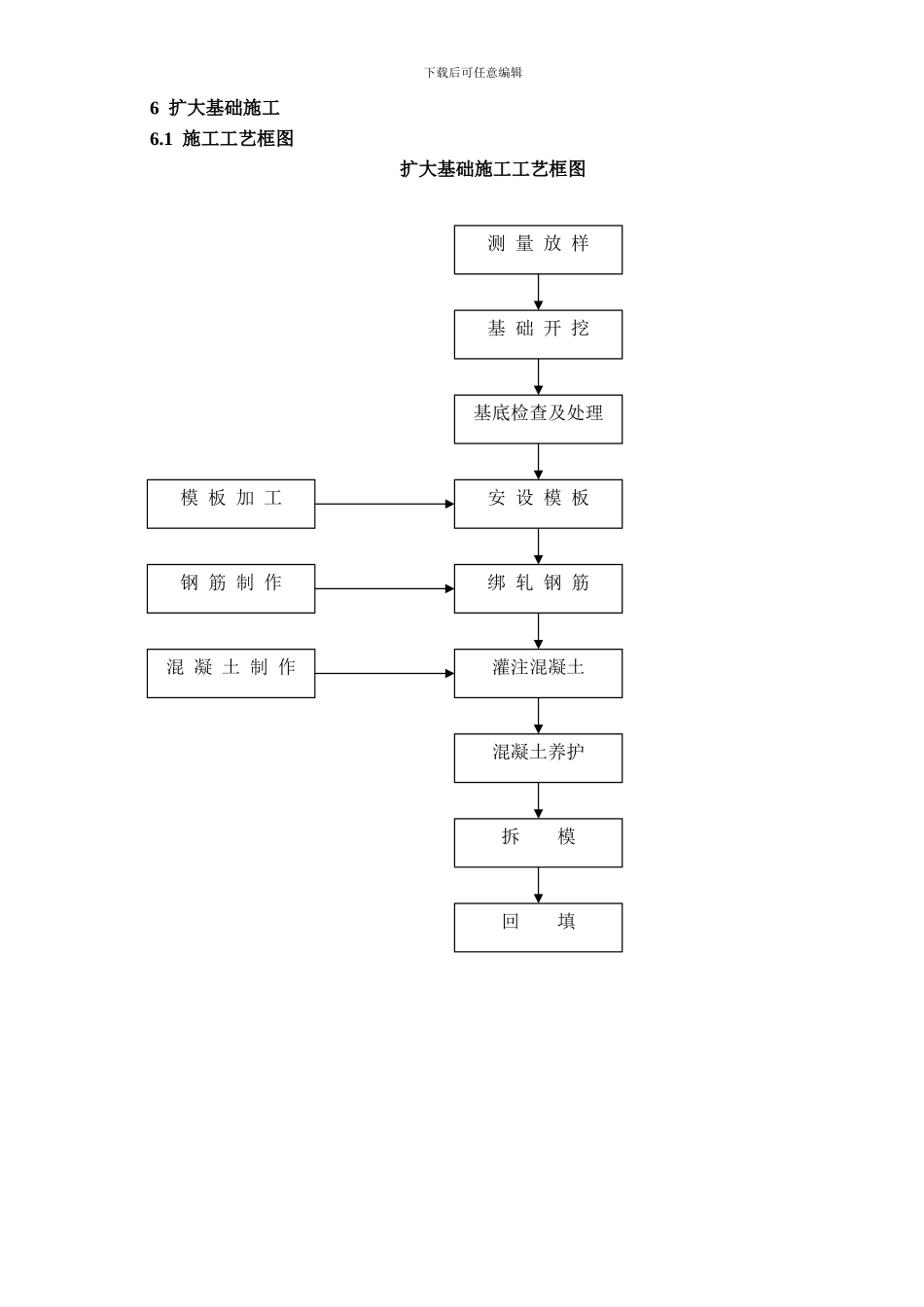

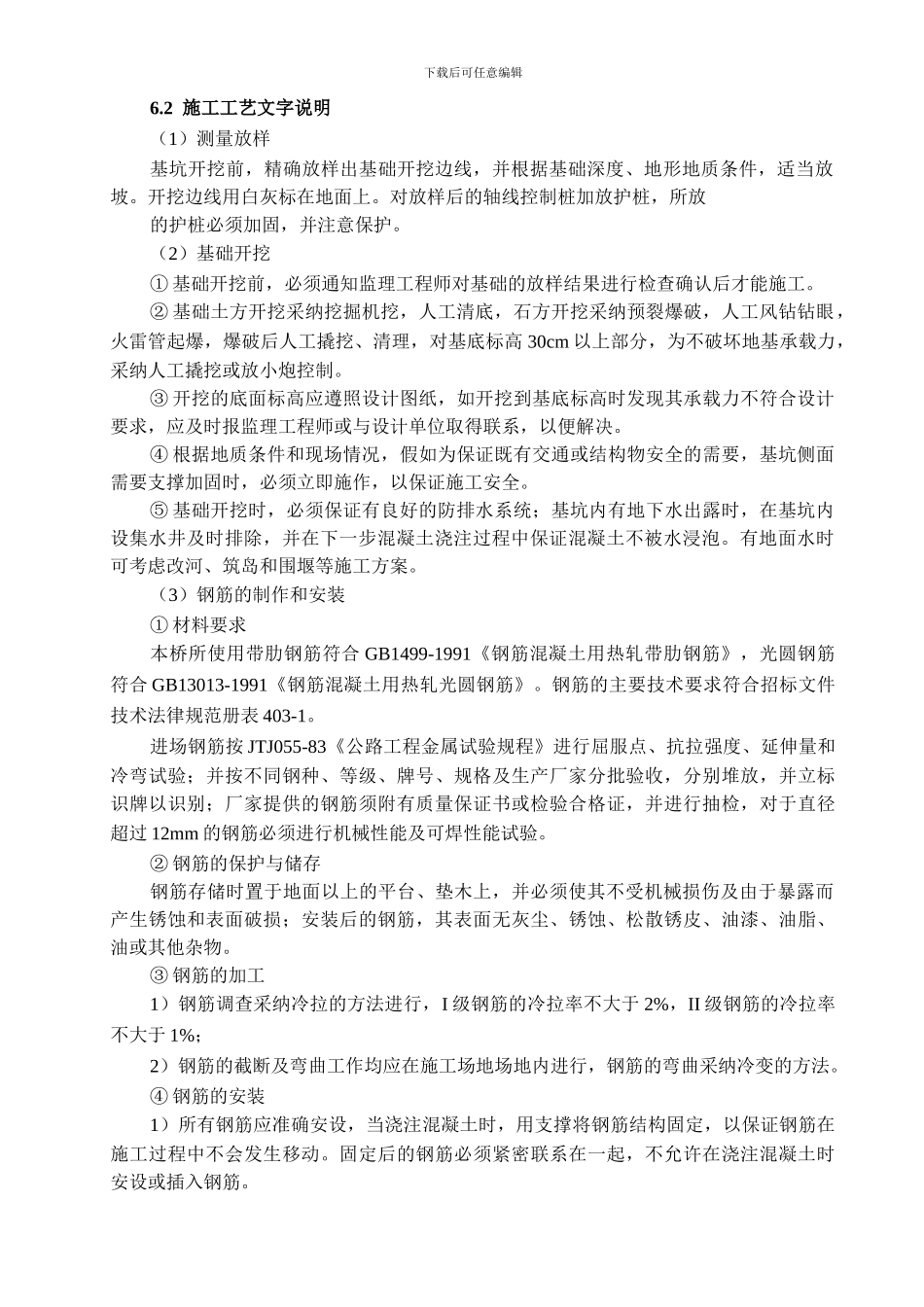

下载后可任意编辑6 扩大基础施工6.1 施工工艺框图扩大基础施工工艺框图测 量 放 样基 础 开 挖基底检查及处理安 设 模 板绑 轧 钢 筋灌注混凝土混凝土养护拆 模回 填模 板 加 工钢 筋 制 作混 凝 土 制 作下载后可任意编辑6.2 施工工艺文字说明（1）测量放样基坑开挖前，精确放样出基础开挖边线，并根据基础深度、地形地质条件，适当放坡。开挖边线用白灰标在地面上。对放样后的轴线控制桩加放护桩，所放的护桩必须加固，并注意保护。（2）基础开挖① 基础开挖前，必须通知监理工程师对基础的放样结果进行检查确认后才能施工。② 基础土方开挖采纳挖掘机挖，人工清底，石方开挖采纳预裂爆破，人工风钻钻眼，火雷管起爆，爆破后人工撬挖、清理，对基底标高 30cm 以上部分，为不破坏地基承载力，采纳人工撬挖或放小炮控制。③ 开挖的底面标高应遵照设计图纸，如开挖到基底标高时发现其承载力不符合设计要求，应及时报监理工程师或与设计单位取得联系，以便解决。④ 根据地质条件和现场情况，假如为保证既有交通或结构物安全的需要，基坑侧面需要支撑加固时，必须立即施作，以保证施工安全。⑤ 基础开挖时，必须保证有良好的防排水系统；基坑内有地下水出露时，在基坑内设集水井及时排除，并在下一步混凝土浇注过程中保证混凝土不被水浸泡。有地面水时可考虑改河、筑岛和围堰等施工方案。（3）钢筋的制作和安装① 材料要求本桥所使用带肋钢筋符合 GB1499-1991《钢筋混凝土用热轧带肋钢筋》，光圆钢筋符合 GB13013-1991《钢筋混凝土用热轧光圆钢筋》。钢筋的主要技术要求符合招标文件技术法律规范册表 403-1。进场钢筋按 JTJ055-83《公路工程金属试验规程》进行屈服点、抗拉强度、延伸量和冷弯试验；并按不同钢种、等级、牌号、规格及生产厂家分批验收，分别堆放，并立标识牌以识别；厂家提供的钢筋须附有质量保证书或检验合格证，并进行抽检，对于直径超过 12mm 的钢筋必须进行机械性能及可焊性能试验。② 钢筋的保护与储存钢筋存储时置于地面以上的平台、垫木上，并必须使其不受机械损伤及由于暴露而产生锈蚀和表面破损；安装后的钢筋，其表面无灰尘、锈蚀、松散锈皮、油漆、油脂、油或其他杂物。③ 钢筋的加工1）钢筋调查采纳冷拉的方法进行，I 级钢筋的冷拉率不大于 2%，II 级钢筋的冷拉率不大于 1%；2）钢筋的截断及弯曲工作均应在施工场地场地内进行，钢筋的弯曲采纳冷变的方法。④ 钢筋的安装1...
