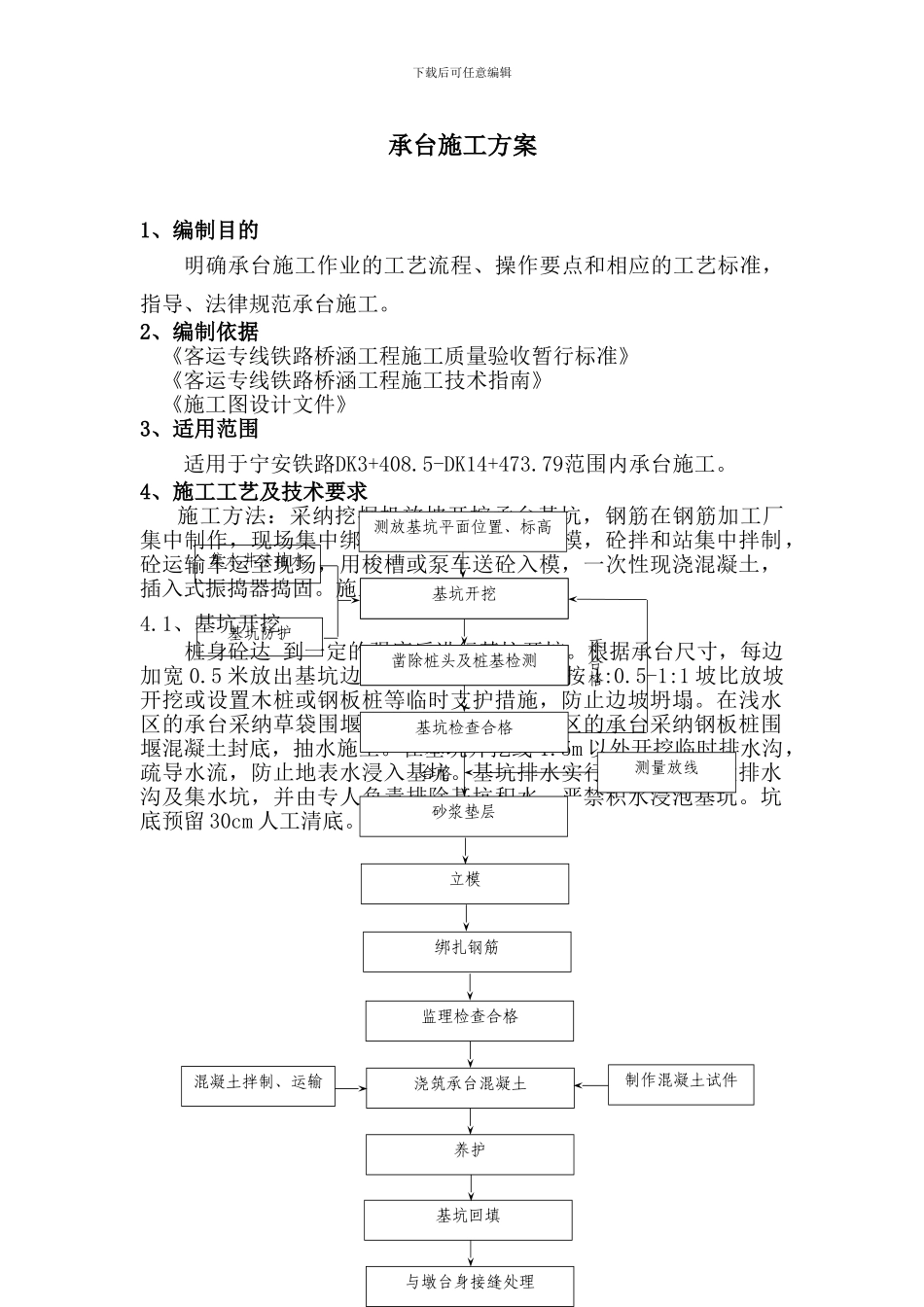

下载后可任意编辑承台施工方案1、编制目的明确承台施工作业的工艺流程、操作要点和相应的工艺标准，指导、法律规范承台施工。2、编制依据《客运专线铁路桥涵工程施工质量验收暂行标准》《客运专线铁路桥涵工程施工技术指南》《施工图设计文件》 3、适用范围适用于宁安铁路DK3+408.5-DK14+473.79范围内承台施工。4、施工工艺及技术要求施工方法：采纳挖掘机放坡开挖承台基坑，钢筋在钢筋加工厂集中制作，现场集中绑扎，组合钢模板立外模，砼拌和站集中拌制，砼运输车运至现场，用梭槽或泵车送砼入模，一次性现浇混凝土，插入式振捣器捣固。施工工艺流程见图一。4.1、基坑开挖桩身砼达 到一定的强度后进行基坑开挖。根据承台尺寸，每边加宽 0.5 米放出基坑边线。根据地质条件，按 1:0.5-1:1 坡比放坡开挖或设置木桩或钢板桩等临时支护措施，防止边坡坍塌。在浅水区的承台采纳草袋围堰开挖施工。位于深水区的承台采纳钢板桩围堰混凝土封底，抽水施工。在基坑开挖线 1.5m 以外开挖临时排水沟，疏导水流，防止地表水浸入基坑。基坑排水实行在基坑四周设排水沟及集水坑，并由专人负责排除基坑积水，严禁积水浸泡基坑。坑底预留 30cm 人工清底。1基坑防护测量放线测量放线基坑开挖凿除桩头及桩基检测基坑检查合格立模绑扎钢筋监理检查合格浇筑承台混凝土养护测量放线基坑回填测放基坑平面位置、标高不合格合格集水井法抽水砂浆垫层混凝土拌制、运输制作混凝土试件与墩台身接缝处理下载后可任意编辑图一：施工工艺流程图4.2、基坑防护基坑挖好后应立即进行维护并挂明显的标志牌。基坑采纳红白相间的钢管进行围护。基坑周边顶面埋设钢管防护栏杆，栏杆高120cm 埋入地面以下 20cm，露出地面 100cm。距地面 40cm 开始安装第一道横管，第二道横管距离第一道横管 50 cm.顶层栏杆涂红白相间的漆色，漆段长度 40cm，立杆间距 150cm。防护栏杆的顶面应保持高度一致,周边用绿色密目网或者铁丝网进行封闭。4.3、凿除桩头、桩基检测破桩头前，应在桩体侧面用红油漆标注高程线，以防桩头被多凿，造成桩顶伸入承台内高度不够。破除桩头时应用采纳空压机结合人工凿除，上部采纳空压机凿除，下部留有 10～20cm 由人工进行凿除。凿除过程中保证不扰动设计桩顶以下的桩身砼。严禁用挖掘机或铲车将桩头强行拉断，以免破坏主筋。将伸入承台的桩身钢筋清理整修成设计形状，复测桩顶高程，进行桩基检测。桩头凿完后应报与监理验收，并经检测合格后方可浇筑...
