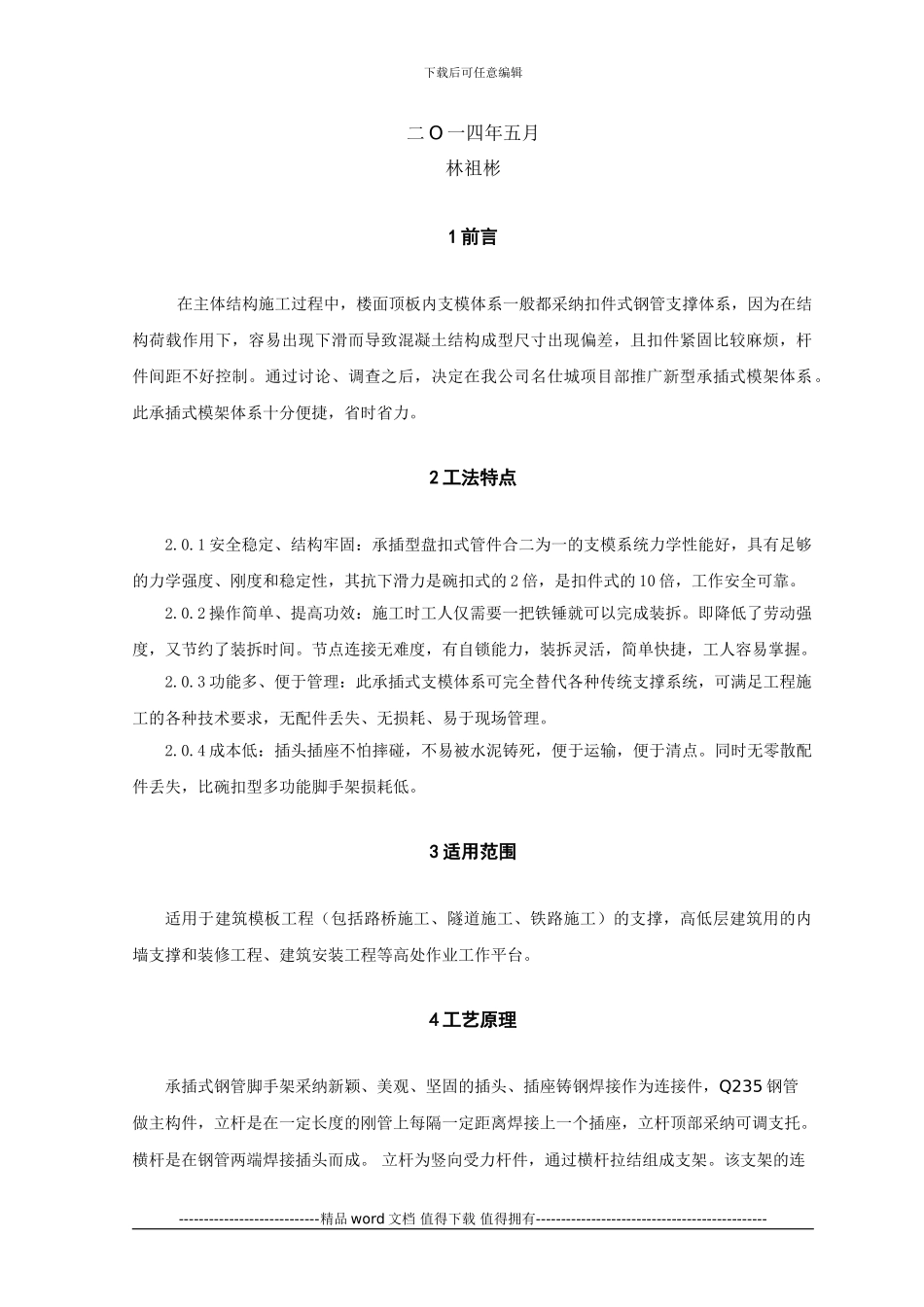

本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】下载后可任意编辑承插式模架施工工法山东淄建集团有限公司----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑二 O 一四年五月林祖彬1 前言在主体结构施工过程中，楼面顶板内支模体系一般都采纳扣件式钢管支撑体系，因为在结构荷载作用下，容易出现下滑而导致混凝土结构成型尺寸出现偏差，且扣件紧固比较麻烦，杆件间距不好控制。通过讨论、调查之后，决定在我公司名仕城项目部推广新型承插式模架体系。此承插式模架体系十分便捷，省时省力。2 工法特点2.0.1 安全稳定、结构牢固：承插型盘扣式管件合二为一的支模系统力学性能好，具有足够的力学强度、刚度和稳定性，其抗下滑力是碗扣式的 2 倍，是扣件式的 10 倍，工作安全可靠。2.0.2 操作简单、提高功效：施工时工人仅需要一把铁锤就可以完成装拆。即降低了劳动强度，又节约了装拆时间。节点连接无难度，有自锁能力，装拆灵活，简单快捷，工人容易掌握。2.0.3 功能多、便于管理：此承插式支模体系可完全替代各种传统支撑系统，可满足工程施工的各种技术要求，无配件丢失、无损耗、易于现场管理。2.0.4 成本低：插头插座不怕摔碰，不易被水泥铸死，便于运输，便于清点。同时无零散配件丢失，比碗扣型多功能脚手架损耗低。3 适用范围适用于建筑模板工程（包括路桥施工、隧道施工、铁路施工）的支撑，高低层建筑用的内墙支撑和装修工程、建筑安装工程等高处作业工作平台。4 工艺原理承插式钢管脚手架采纳新颖、美观、坚固的插头、插座铸钢焊接作为连接件，Q235 钢管做主构件，立杆是在一定长度的刚管上每隔一定距离焊接上一个插座，立杆顶部采纳可调支托。横杆是在钢管两端焊接插头而成。 立杆为竖向受力杆件，通过横杆拉结组成支架。该支架的连----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑结点，能够承受弯矩、冲剪及扭矩，使之形成整体稳定性能良好的空间支架结构。5 施工工艺流程及操作要点 5.1 施工工艺流程 5.2 施工操作要点5.2.1 基层清理：先把楼面清理洁净，放线到位，混凝土达到设计强度后方能上人上材料，严禁过早上材料造成楼面表层混凝土质量破坏。5.2.2 扫地杆放置：根据架体...
