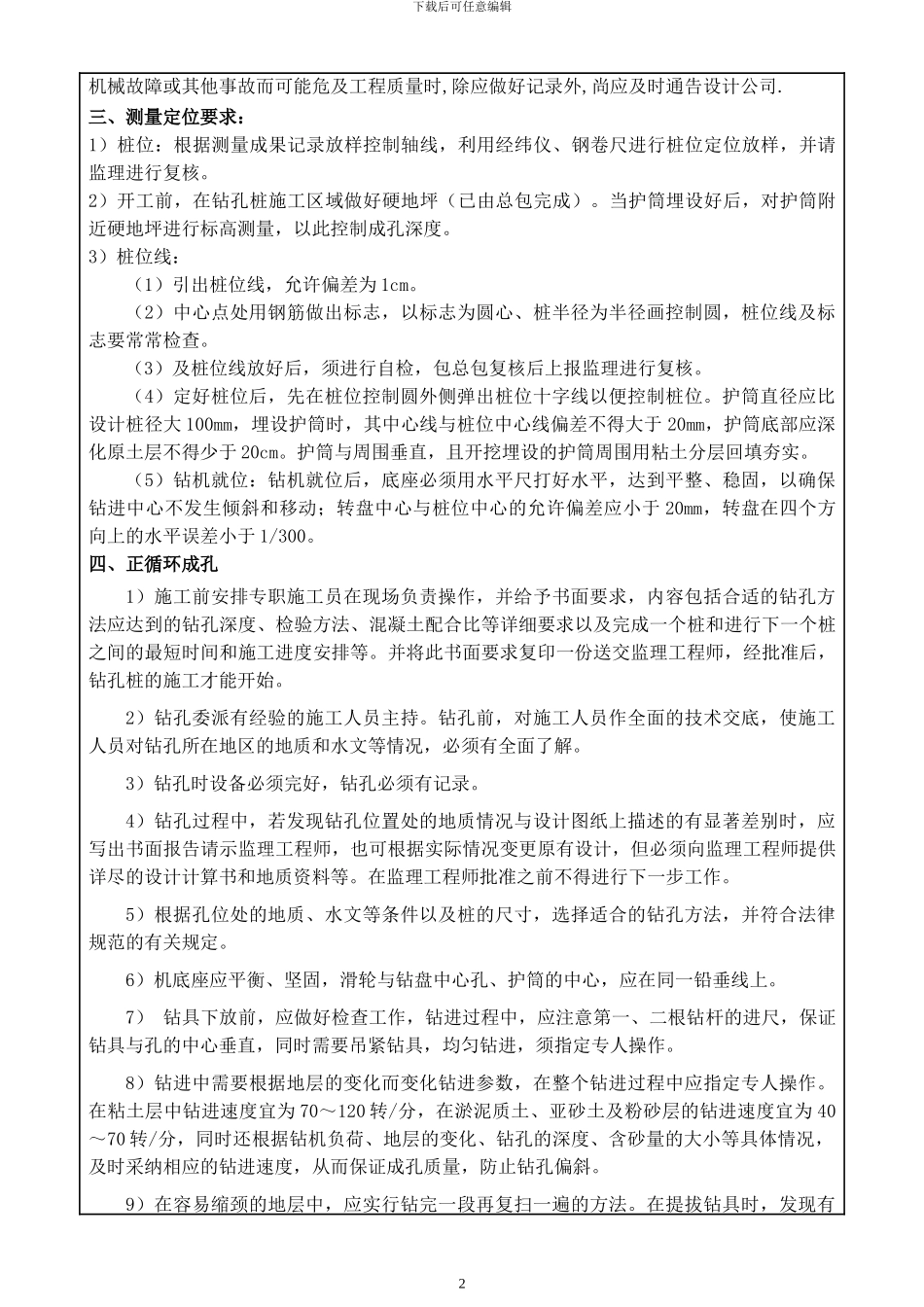

下载后可任意编辑技术交底记录工程名称田林街道社区服务综合楼新建项目施工单位上海朝兴建设有限公司交底部位桩基工程工序名称钻孔灌注桩(工程桩及围护桩)交底提要：仔细学习施工方案，熟悉设计图纸和现行施工验收法律规范、标准 、规程；交底内容：一、工程概况： 工程地下室为地下二层框架结构，菜场及社区服务综合楼为地上 4-5 层框架结构，基础采纳桩基础，基础类型为 Φ600 钻孔灌注桩，分为抗压桩及抗拔桩，桩长分别为34m、26m,混凝土强度等级为水下 C35。围护灌注桩直径 Φ950、Φ1000，桩长分别为 26.5m、24m、22.5m、28m、25m,混凝土强度等级水下 C30。立柱采纳钢格构柱，格构柱规格 470×470，角钢采纳 4L160×14(16)，立柱桩为 Φ800钻孔灌注桩，混凝土强度等级为水下混凝土 C35。二、灌注桩施工要求:1、钻头直径应等于桩的设计直径,施工时钻头锥形夹角应大于 120°，桩身成孔直径不得出现负偏差,混凝土充盈系数不得小于 1.0 也不得大于 1.3。2、 灌注桩施工时,应实行有效措施,保证桩顶及桩身混凝土达到设计强度.3、桩顶设计标高以上应留有混凝土超注长度,该长度大于桩身有效长度的 5%，且不应小于2m。4、钢筋笼的主筋与箍筋采纳焊接接头,不设弯钩,主筋与箍筋焊成钢筋笼骨架。5、主筋单面焊不小于 10d。接头根数在同一截面不大于 50%，接头间距不小于 850mm，箍筋采纳螺旋箍。6、在吊装钢筋笼的全过程中,应保持其垂直,防止产生弯曲变形,并设保护层垫块,遇阻时不得强行下放,应实行措施保证保护层厚度及使笼底标高控制在允许误差范围内.在浇捣混凝土时应防止钢筋笼上抬.7、灌注桩应进行二次清孔 ,第二次清孔后的平均沉淤厚度应不大于 10cm，桩身混凝土灌注应在二次清孔后半小时内进行,并应连续灌注直至完成.8、混凝土应具有良好的和易性和粘聚性,塌落度宜控制在 18-20cm，初凝时间一般控制在整桩灌注时间的两倍左右,现场必须按配比要求严格控制外加剂的投放量.9、确保各道工序连续施工,并使各道工序都处在受控状态,做好成桩全过程的施工记录,如遇1下载后可任意编辑机械故障或其他事故而可能危及工程质量时,除应做好记录外,尚应及时通告设计公司.三、测量定位要求：1）桩位：根据测量成果记录放样控制轴线，利用经纬仪、钢卷尺进行桩位定位放样，并请监理进行复核。2）开工前，在钻孔桩施工区域做好硬地坪（已由总包完成）。当护筒埋设好后，对护筒附近硬地坪进行标高测量，以此控制成孔深度。 3）桩位线：（1...
