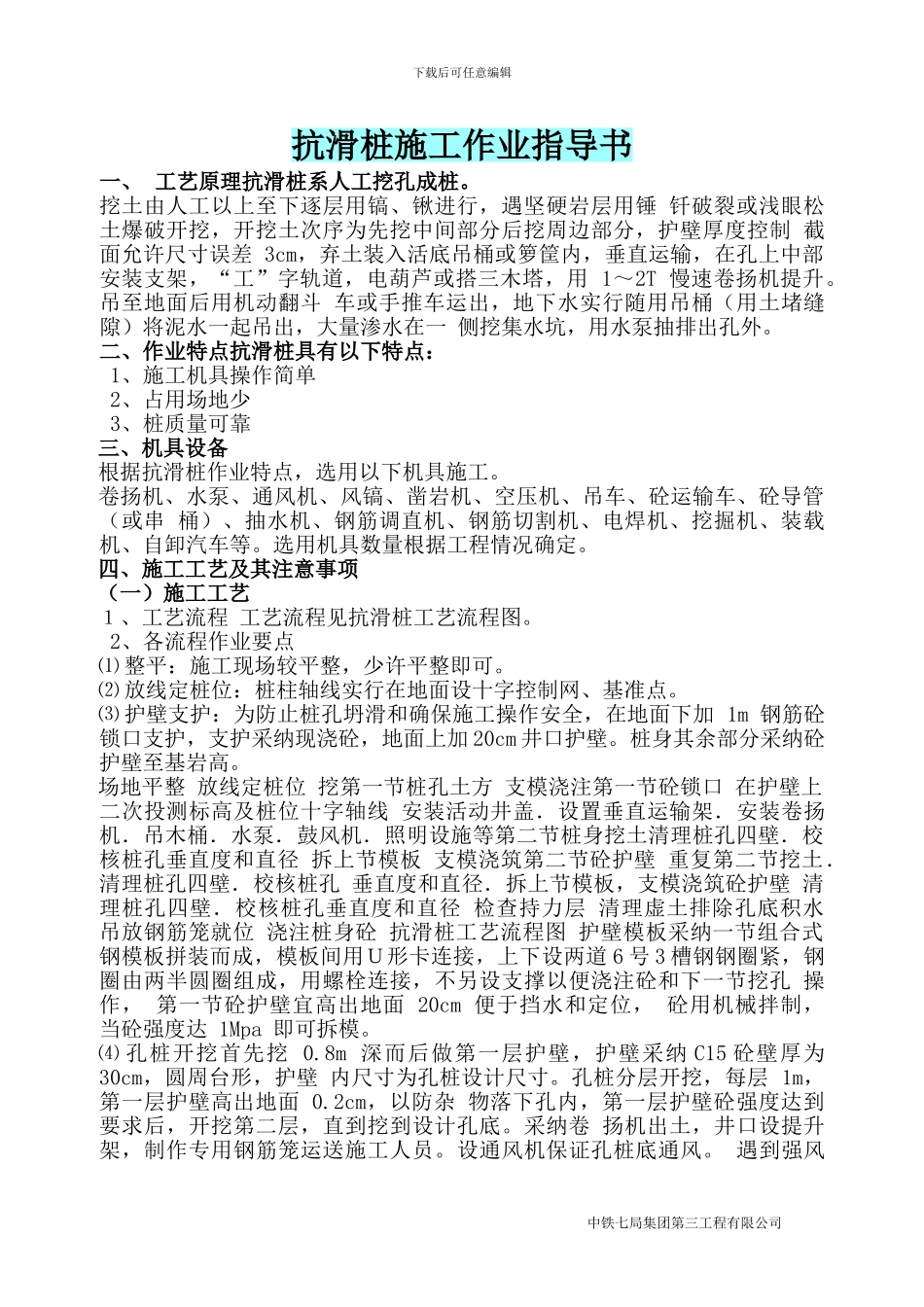

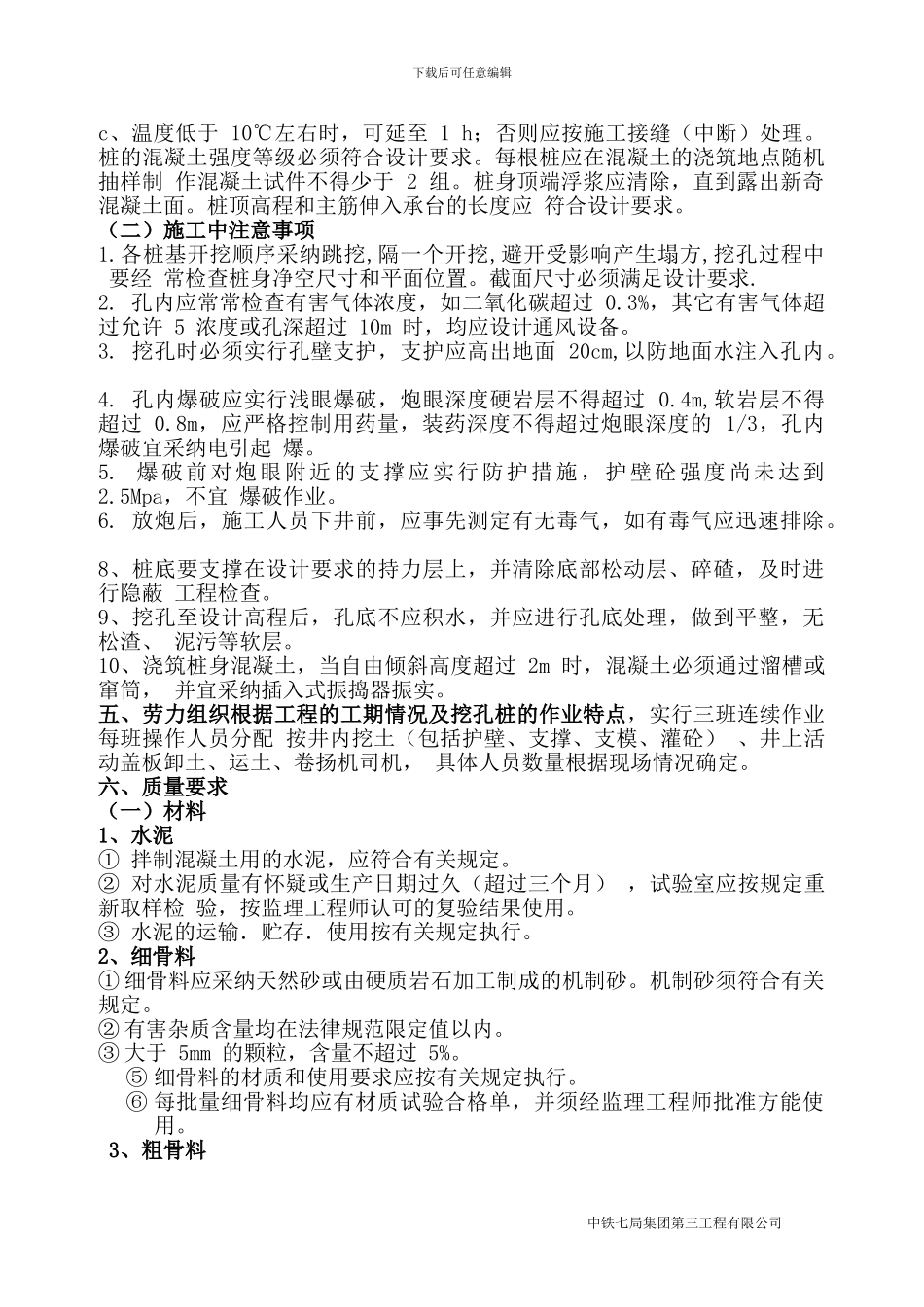

下载后可任意编辑抗滑桩施工作业指导书一、 工艺原理抗滑桩系人工挖孔成桩。挖土由人工以上至下逐层用镐、锹进行,遇坚硬岩层用锤 钎破裂或浅眼松土爆破开挖,开挖土次序为先挖中间部分后挖周边部分,护壁厚度控制 截面允许尺寸误差 3cm,弃土装入活底吊桶或箩筐内,垂直运输,在孔上中部安装支架,“工”字轨道,电葫芦或搭三木塔,用 1~2T 慢速卷扬机提升。吊至地面后用机动翻斗 车或手推车运出,地下水实行随用吊桶(用土堵缝隙)将泥水一起吊出,大量渗水在一 侧挖集水坑,用水泵抽排出孔外。 二、作业特点抗滑桩具有以下特点: 1、施工机具操作简单 2、占用场地少 3、桩质量可靠 三、机具设备根据抗滑桩作业特点,选用以下机具施工。卷扬机、水泵、通风机、风镐、凿岩机、空压机、吊车、砼运输车、砼导管(或串 桶)、抽水机、钢筋调直机、钢筋切割机、电焊机、挖掘机、装载机、自卸汽车等。选用机具数量根据工程情况确定。 四、施工工艺及其注意事项(一)施工工艺 1、工艺流程 工艺流程见抗滑桩工艺流程图。 2、各流程作业要点 ⑴ 整平:施工现场较平整,少许平整即可。⑵ 放线定桩位:桩柱轴线实行在地面设十字控制网、基准点。 ⑶ 护壁支护:为防止桩孔坍滑和确保施工操作安全,在地面下加 1m 钢筋砼锁口支护,支护采纳现浇砼,地面上加 20cm 井口护壁。桩身其余部分采纳砼护壁至基岩高。场地平整 放线定桩位 挖第一节桩孔土方 支模浇注第一节砼锁口 在护壁上二次投测标高及桩位十字轴线 安装活动井盖.设置垂直运输架.安装卷扬机.吊木桶.水泵.鼓风机.照明设施等第二节桩身挖土清理桩孔四壁.校核桩孔垂直度和直径 拆上节模板 支模浇筑第二节砼护壁 重复第二节挖土.清理桩孔四壁.校核桩孔 垂直度和直径.拆上节模板,支模浇筑砼护壁 清理桩孔四壁.校核桩孔垂直度和直径 检查持力层 清理虚土排除孔底积水 吊放钢筋笼就位 浇注桩身砼 抗滑桩工艺流程图 护壁模板采纳一节组合式钢模板拼装而成,模板间用U形卡连接,上下设两道 6 号 3 槽钢钢圈紧,钢圈由两半圆圈组成,用螺栓连接,不另设支撑以便浇注砼和下一节挖孔 操作, 第一节砼护壁宜高出地面 20cm 便于挡水和定位, 砼用机械拌制, 当砼强度达 1Mpa 即可拆模。 ⑷ 孔桩开挖首先挖 0.8m 深而后做第一层护壁,护壁采纳 C15 砼壁厚为 30cm,圆周台形,护壁 内尺寸为孔桩设计尺寸。孔桩分层开挖,每层 1m,第...
