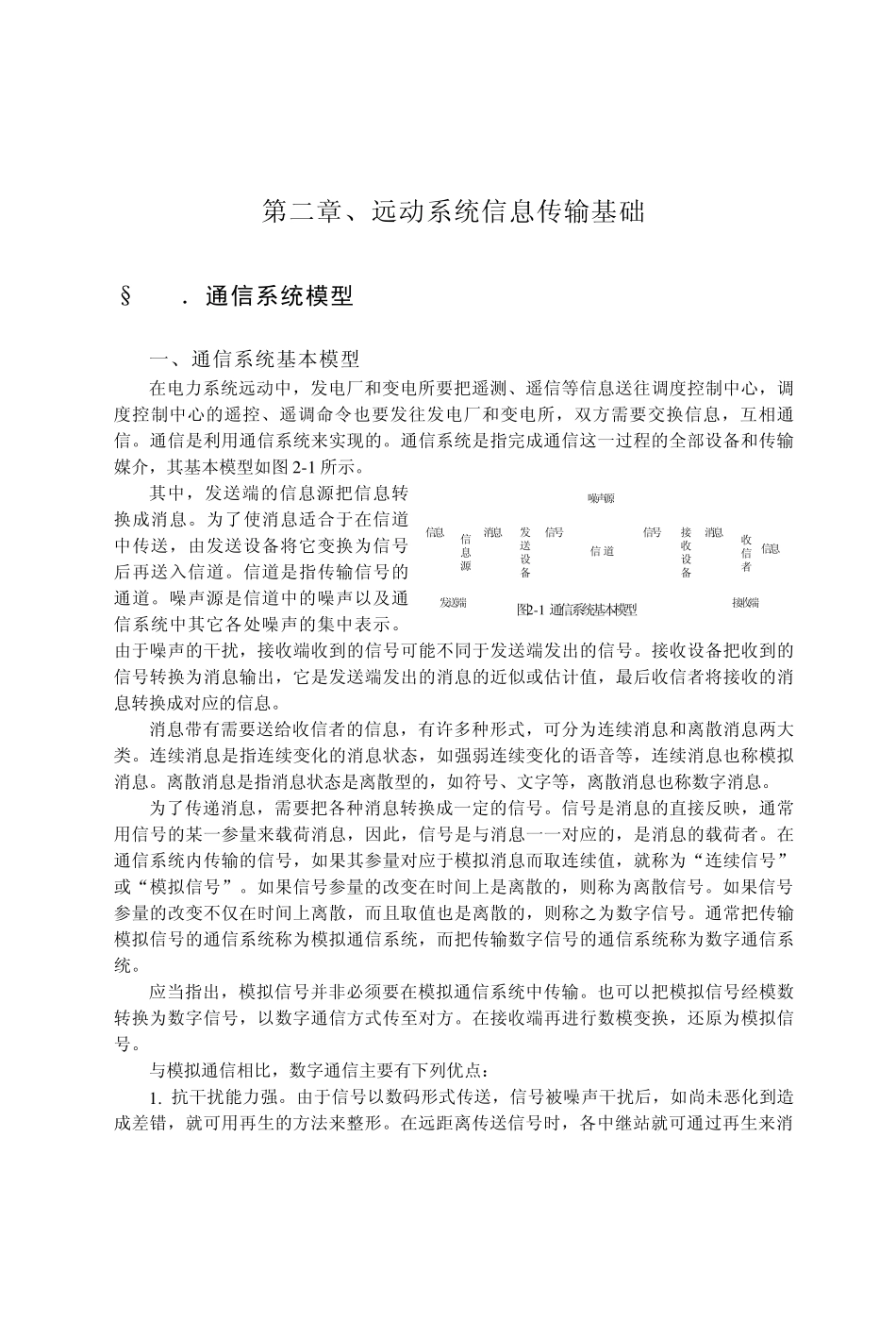

第二章、远动系统信息传输基础 §2-1.通信系统模型 一、通信系统基本模型 在电力系统远动中,发电厂和变电所要把遥测、遥信等信息送往调度控制中心,调度控制中心的遥控、遥调命令也要发往发电厂和变电所,双方需要交换信息,互相通信。通信是利用通信系统来实现的。通信系统是指完成通信这一过程的全部设备和传输媒介,其基本模型如图 2 -1 所示。 其中,发送端的信息源把信息转换成消息。为了使消息适合于在信道中传送,由发送设备将它变换为信号后再送入信道。信道是指传输信号的通道。噪声源是信道中的噪声以及通信系统中其它各处噪声的集中表示。由于噪声的干扰,接收端收到的信号可能不同于发送端发出的信号。接收设备把收到的信号转换为消息输出,它是发送端发出的消息的近似或估计值,最后收信者将接收的消息转换成对应的信息。 消息带有需要送给收信者的信息,有许多种形式,可分为连续消息和离散消息两大类。连续消息是指连续变化的消息状态,如强弱连续变化的语音等,连续消息也称模拟消息。离散消息是指消息状态是离散型的,如符号、文字等,离散消息也称数字消息。 为了传递消息,需要把各种消息转换成一定的信号。信号是消息的直接反映,通常用信号的某一参量来载荷消息,因此,信号是与消息一一对应的,是消息的载荷者。在通信系统内传输的信号,如果其参量对应于模拟消息而取连续值,就称为“连续信号”或“模拟信号”。如果信号参量的改变在时间上是离散的,则称为离散信号。如果信号参量的改变不仅在时间上离散,而且取值也是离散的,则称之为数字信号。通常把传输模拟信号的通信系统称为模拟通信系统,而把传输数字信号的通信系统称为数字通信系统。 应当指出,模拟信号并非必须要在模拟通信系统中传输。也可以把模拟信号经模数转换为数字信号,以数字通信方式传至对方。在接收端再进行数模变换,还原为模拟信号。 与模拟通信相比,数字通信主要有下列优点: 1 . 抗干扰能力强。由于信号以数码形式传送,信号被噪声干扰后,如尚未恶化到造成差错,就可用再生的方法来整形。在远距离传送信号时,各中继站就可通过再生来消信息源发送设备信 道噪声源接收设备收信者信息消息信号信号消息信息图2 -1 通信系统基本模型发送端接收端 除噪声的积累。即使由于噪声的干扰使数码出现差错,也可采用差错控制技术来发现甚至加以纠正。 2. 便于使用现代计算机技术对数字信号进行处理。 3. 可以传递各种消息,使通信系...
