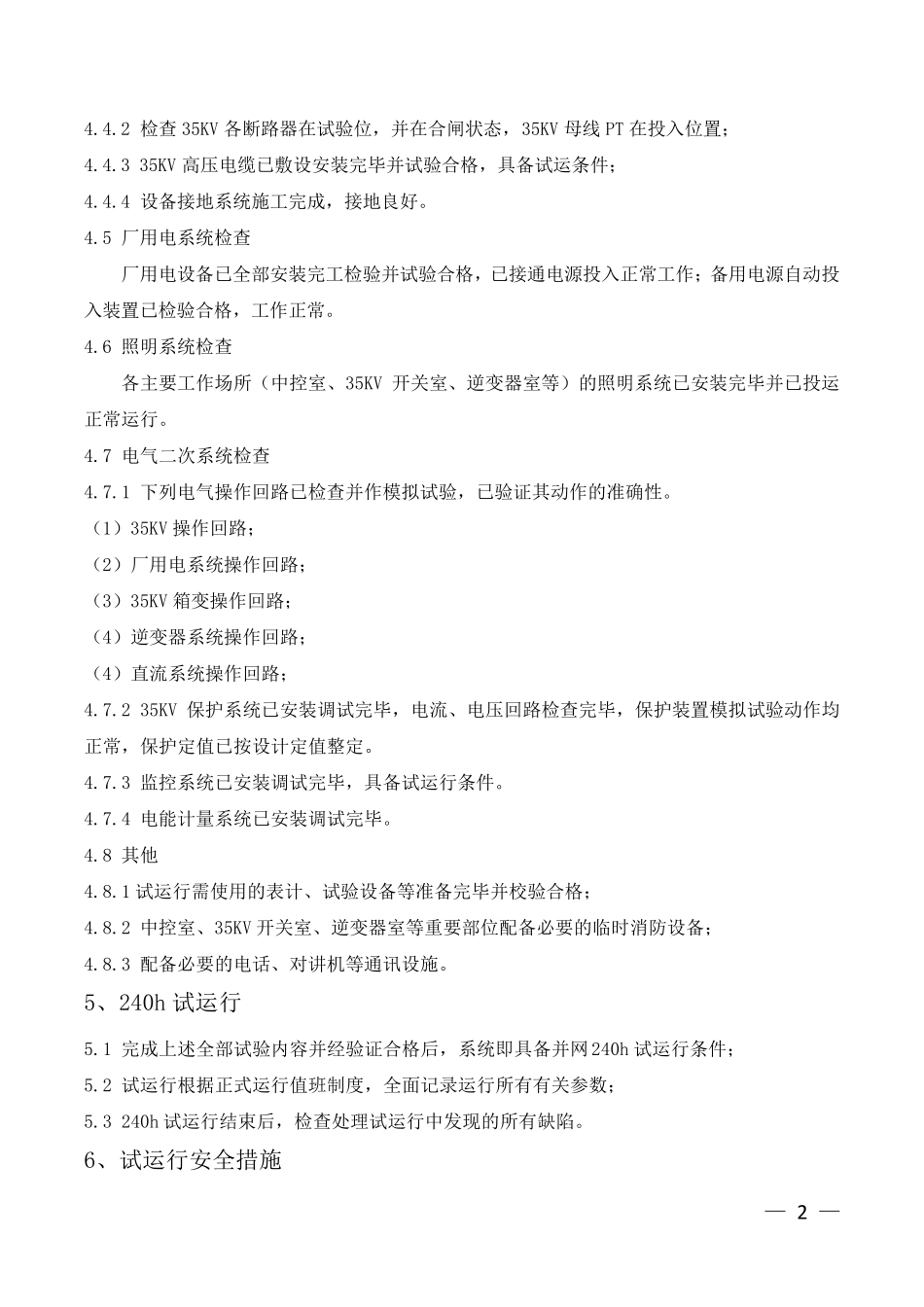

— 1 — 远航神木 30 兆瓦光伏电站试运行报告 1、总则 1.1 为确保试运行工作顺利、有序地进行,特制订本方案; 1.2 本方案仅适用于远航神木 30 兆娃光伏电站项目并网发电试运行; 2、编制依据 2.1《远航神木 30 兆光伏电站启动试运行方案》 2.2 有关设备合同、厂家资料、设计资料 3、本次试运行的范围 本次试运行的设备主要包括:太阳能光伏板 01#-47#方阵、01#-207#组串逆变器、1#-38#集中逆变器、01#-47#箱式变压器、电站 110KV 系统、35KV 系统、监控系统、电能计量系统、厂用电系统、通讯系统等。 试运行的 01#-47#光伏方阵系统额定发电容量为 50MWp。 4、试运行前的检查 4.1 太阳能光伏板检查 4.1.1 太阳能光伏板已按设计及厂家要求安装完毕,设备完好; 4.1.2 太阳能光伏板与支架之间可靠固定,连接线已正确连接,接地可靠; 4.1.3 太阳能光伏板组串开路电压、短路电流均已测试完成,具备发电条件。 4.2 汇流箱检查 4.2.1 汇流箱已按设计要求安装完毕,接线完成,接地良好; 4.2.2 各太阳能电池方阵的正、负极保险均已投入; 4.2.3 汇流箱输出开关在合位; 4.2.4 各太阳能电池组串的开路电压满足并网要求(不超过最大输入电压:DC1000V)。 4.3 集中式逆变器、组串式逆变器检查 4.3.1 01#-207#组串式逆变器系统的所有设备已安装完毕并检验合格,接地系统良好; 4.3.2 01#-38#集中式逆变器系统的单 体 调 试已完成,设备状 态 良好,具备试运行条件; 4.3.3 检查 35KV 箱变高 压侧 负荷 开关、低 压侧 断 路器均在合闸 位置 。 4.4 站内 35KV 系统检查 4.4.1 35KV 开关柜 已安装完毕并试验合格,具备试运条件; — 2 — 4.4.2 检查 35KV 各断路器在试验位,并在合闸状态,35KV 母线 PT 在投入位置; 4.4.3 35KV 高压电缆已敷设安装完毕并试验合格,具备试运条件; 4.4.4 设备接地系统施工完成,接地良好。 4.5 厂用电系统检查 厂用电设备已全部安装完工检验并试验合格,已接通电源投入正常工作;备用电源自动投入装置已检验合格,工作正常。 4.6 照明系统检查 各主要工作场所(中控室、35KV 开关室、逆变器室等)的照明系统已安装完毕并已投运正常运行。 4.7 电气二次系统检查 4.7.1 下列电气操作回路已检查并作模拟试验,已验证其动作的准确性。 (1)35KV 操作回路; (2)厂用电系统操作回路; (3)35KV 箱变操作回路; ...
