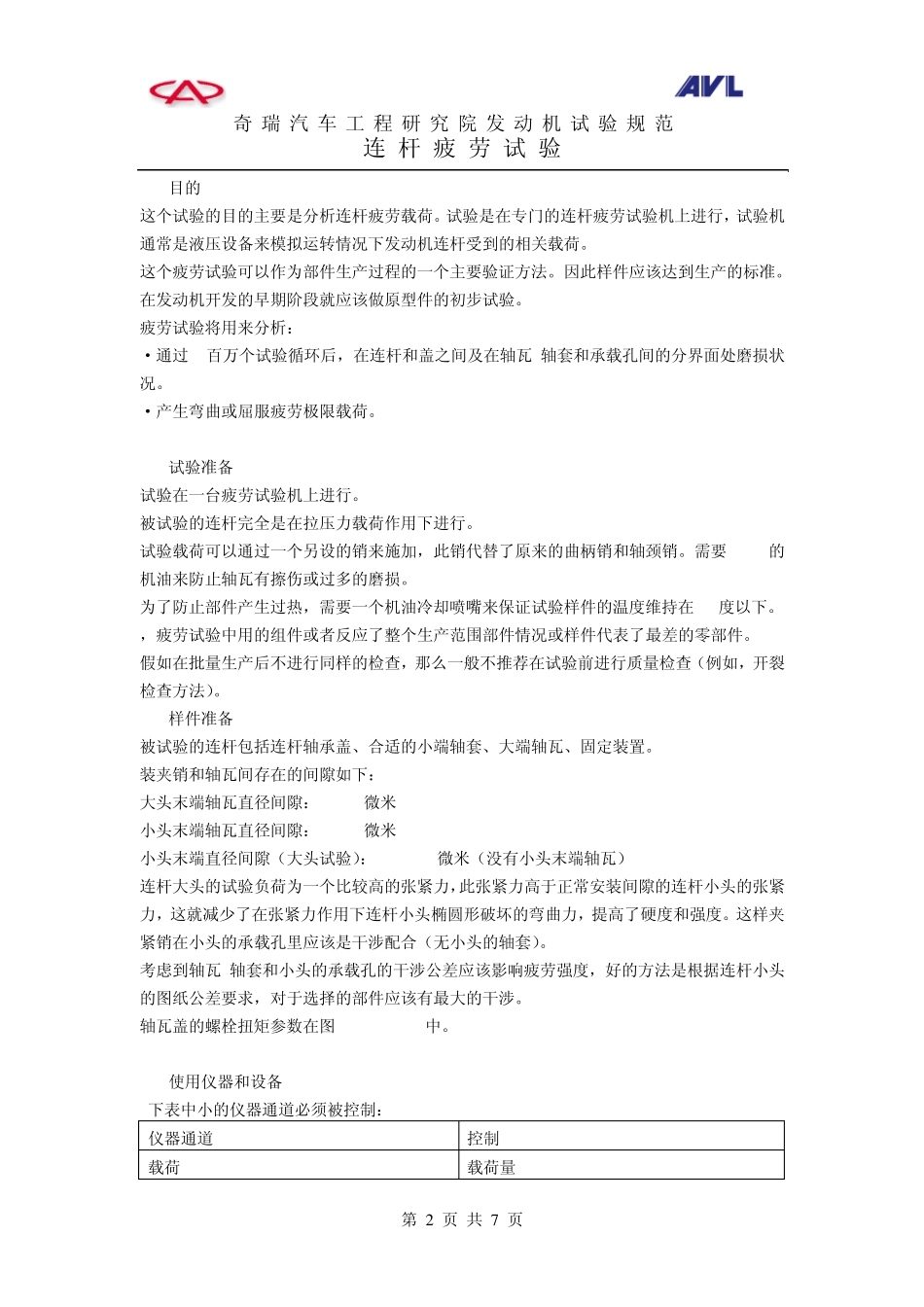

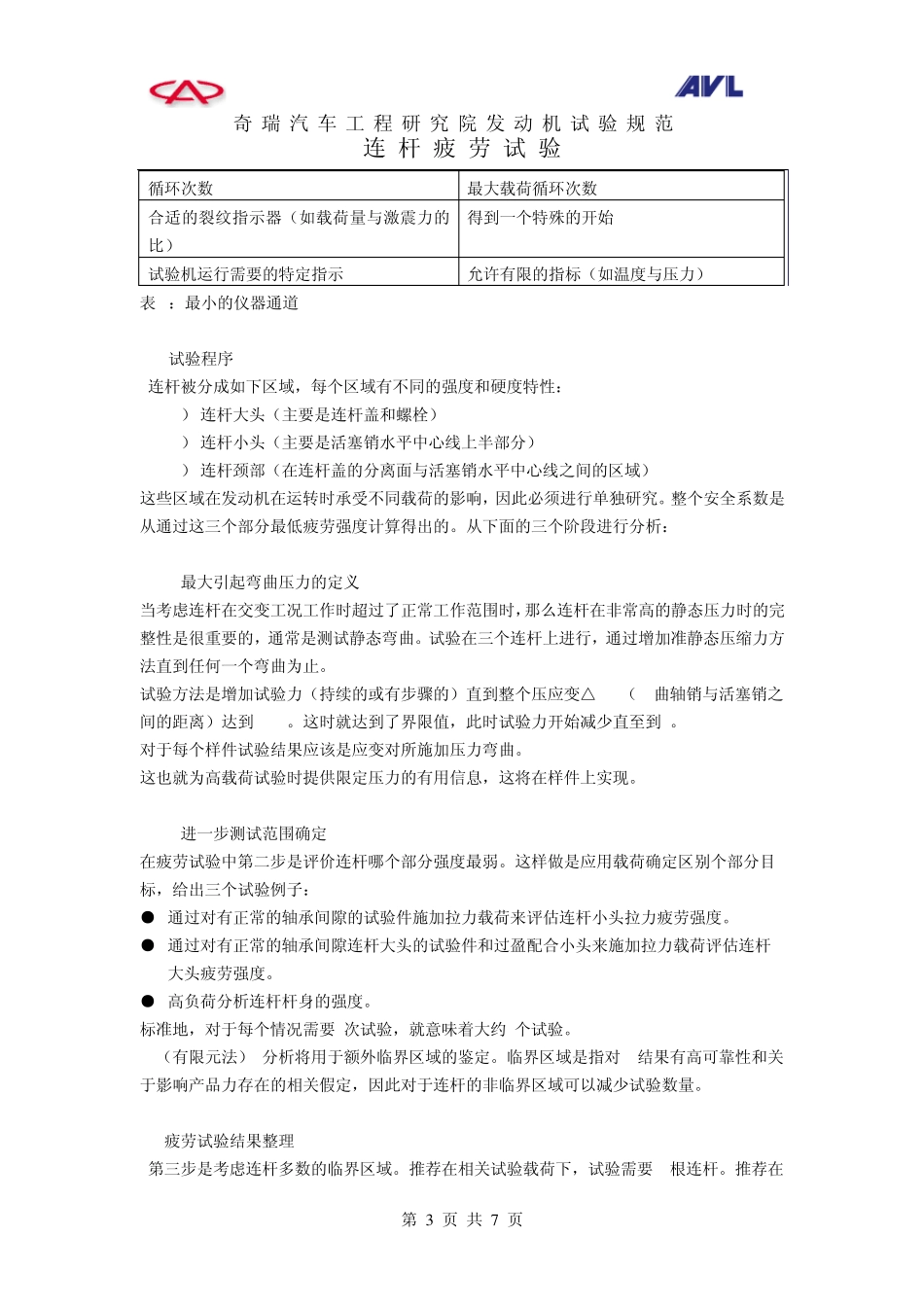

奇 瑞 汽 车 工 程 研 究 院 发 动 机 试 验 规 范 连 杆 疲 劳 试 验 第 1 页 共 7 页 连 杆 疲 劳 试 验 上 汽 集 团 奇 瑞 汽 车 有 限 公 司 奇 瑞 汽 车 工 程 研 究 院 奇 瑞 汽 车 工 程 研 究 院 发 动 机 试 验 规 范 连 杆 疲 劳 试 验 第 2 页 共 7 页 1.0目的 这个试验的目的主要是分析连杆疲劳载荷。试验是在专门的连杆疲劳试验机上进行，试验机通常是液压设备来模拟运转情况下发动机连杆受到的相关载荷。 这个疲劳试验可以作为部件生产过程的一个主要验证方法。因此样件应该达到生产的标准。在发动机开发的早期阶段就应该做原型件的初步试验。 疲劳试验将用来分析： ·通过4百万个试验循环后，在连杆和盖之间及在轴瓦\轴套和承载孔间的分界面处磨损状况。 ·产生弯曲或屈服疲劳极限载荷。 2.0试验准备 试验在一台疲劳试验机上进行。 被试验的连杆完全是在拉压力载荷作用下进行。 试验载荷可以通过一个另设的销来施加，此销代替了原来的曲柄销和轴颈销。需要5bar的机油来防止轴瓦有擦伤或过多的磨损。 为了防止部件产生过热，需要一个机油冷却喷嘴来保证试验样件的温度维持在45度以下。 ，疲劳试验中用的组件或者反应了整个生产范围部件情况或样件代表了最差的零部件。 假如在批量生产后不进行同样的检查，那么一般不推荐在试验前进行质量检查（例如，开裂检查方法）。 2.1样件准备 被试验的连杆包括连杆轴承盖、合适的小端轴套、大端轴瓦、固定装置。 装夹销和轴瓦间存在的间隙如下： 大头末端轴瓦直径间隙：10~20微米 小头末端轴瓦直径间隙：20~30微米 小头末端直径间隙（大头试验）：-20~-40微米（没有小头末端轴瓦） 连杆大头的试验负荷为一个比较高的张紧力，此张紧力高于正常安装间隙的连杆小头的张紧力，这就减少了在张紧力作用下连杆小头椭圆形破坏的弯曲力，提高了硬度和强度。这样夹紧销在小头的承载孔里应该是干涉配合（无小头的轴套）。 考虑到轴瓦/轴套和小头的承载孔的干涉公差应该影响疲劳强度，好的方法是根据连杆小头的图纸公差要求，对于选择的部件应该有最大的干涉。 轴瓦盖的螺栓扭矩参数在图 00001146AA中。 3.0使用仪器和设备 下表中小的仪器通道必须被控制： 仪器通道 控制 载荷 载荷量 奇 瑞 汽 车 工 程 研 究 院 发 动 机 试 验 规 范 连 杆 疲 劳 试 验 第 3 ...
