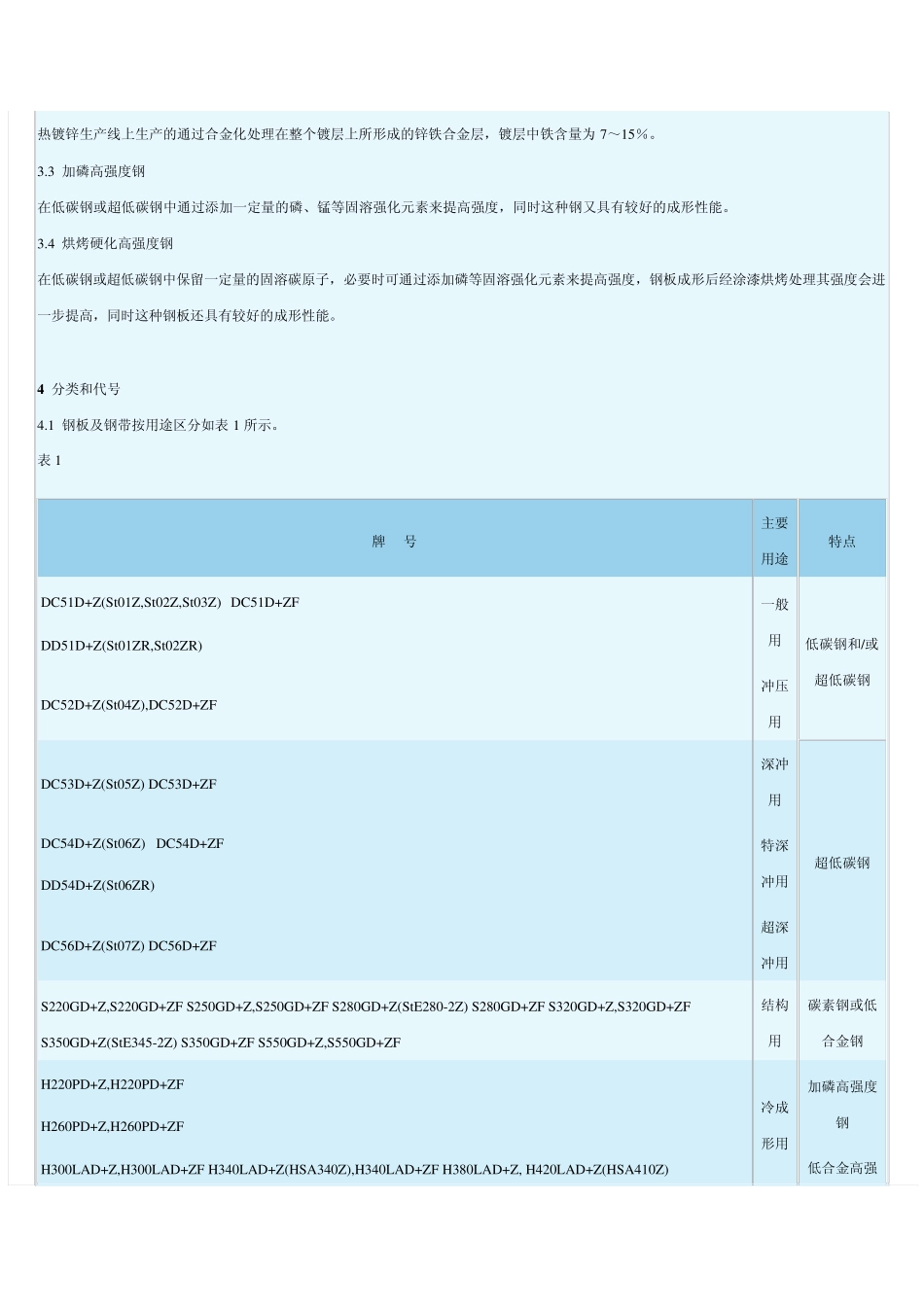

连续热镀锌/锌铁合金钢板及钢带 (Q/BQB 420-2003 代替Q/BQB 420－ 2001 Q/BQB 422－ 2000 BZJ 421－ 1999) 1 范围 本标准规定了连续热镀锌/锌铁合金钢板及钢带的分类和代号、尺寸、外形、重量、技术要求、检验和试验、包装、标志及质量证明书等。 本标准适用于宝山钢铁股份有限公司以冷连轧或热连轧钢带为基板，通过连续热镀工艺生产的热镀锌/锌铁合金钢板及钢带，以下简称钢板及钢带。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 222－ 1984 钢的化学分析用试样取样法及成品化学成分允许偏差 GB/T 223 钢铁及合金化学分析方法 GB/T 228－ 2002 金属材料 室温拉伸试验方法 GB/T 232－ 1999 金属材料 弯曲试验方法 GB/T 1839－ 1993 钢铁产品镀锌层质量试验方法 GB/T 2975－ 1998 钢及钢产品力学性能试验取样位置及试样制备 GB/T 5027－ 1999 金属薄板和薄带塑性应变比（r值）试验方法 GB/T 5028－ 1999 金属薄板和薄带拉伸应变硬化指数（n 值）试验方法 GB/T 8170－ 1987 数值修约规则 Q/BQB 301-2003 热连轧钢板及钢带的尺寸、外形、重量及其允许偏差 Q/BQB 400-2003 冷轧产品的包装、标志及质量证明书 Q/BQB 401-2003 冷连轧钢板及钢带的尺寸、外形、重量及其允许偏差 3 术语和定义 3.1 纯锌镀层 热镀锌生产线上生产的由纯锌组成的镀层（锌液槽中的锌含量不小于97%）。 3.2 锌铁合金镀层 热镀锌生产线上生产的通过合金化处理在整个镀层上所形成的锌铁合金层，镀层中铁含量为7～15％。 3.3 加磷高强度钢 在低碳钢或超低碳钢中通过添加一定量的磷、锰等固溶强化元素来提高强度，同时这种钢又具有较好的成形性能。 3.4 烘烤硬化高强度钢 在低碳钢或超低碳钢中保留一定量的固溶碳原子，必要时可通过添加磷等固溶强化元素来提高强度，钢板成形后经涂漆烘烤处理其强度会进一步提高，同时这种钢板还具有较好的成形性能。 4 分类和代号 4.1 钢板及钢带按用途区分如表 1 所示。 表 1 牌 号 主要用途 特点 DC51D+Z(St01Z,St02Z,St03Z) DC51D+ZF 一般用 低碳钢和/或超低碳钢 DD51D+Z(St01ZR,St02ZR) ...
