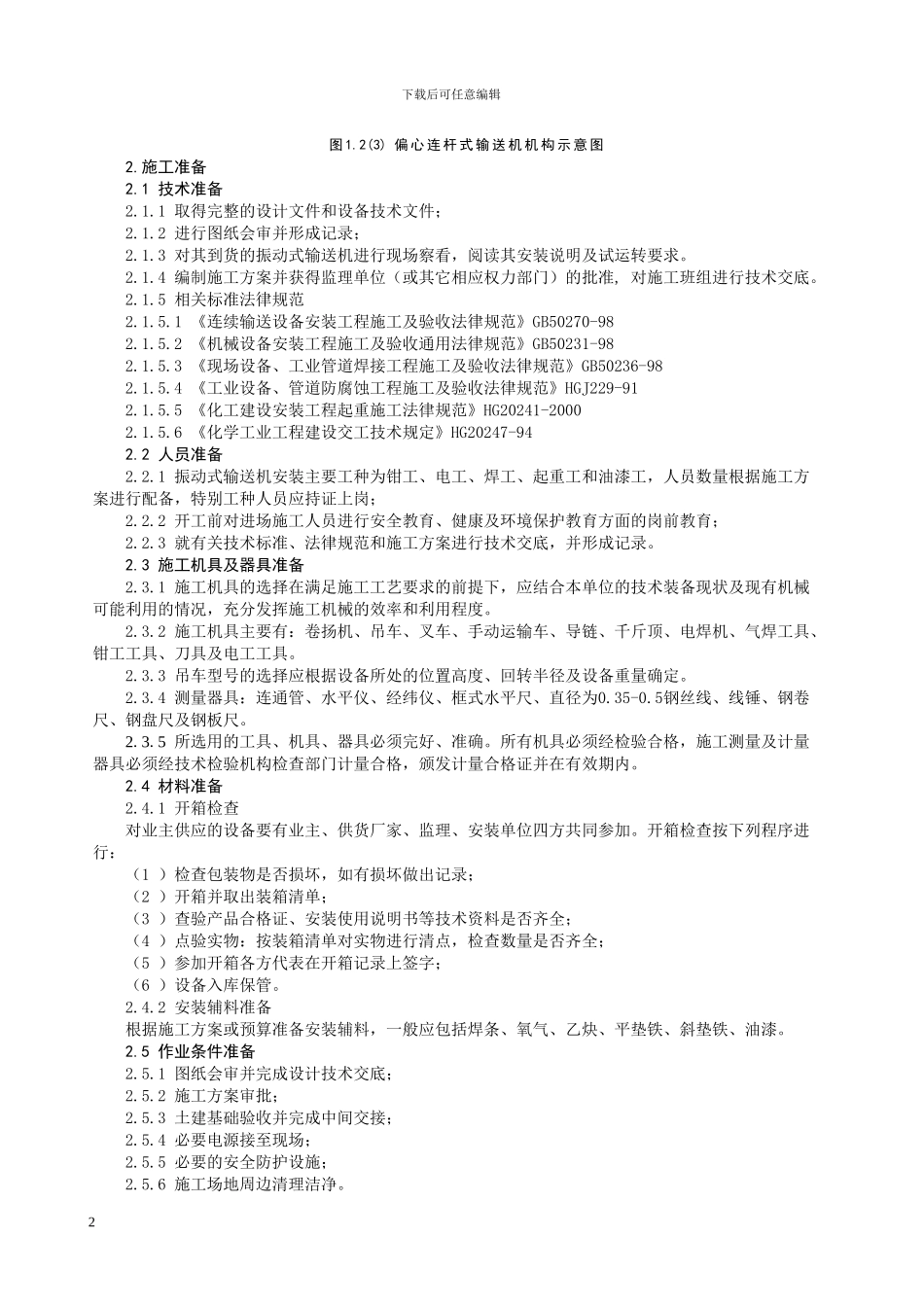

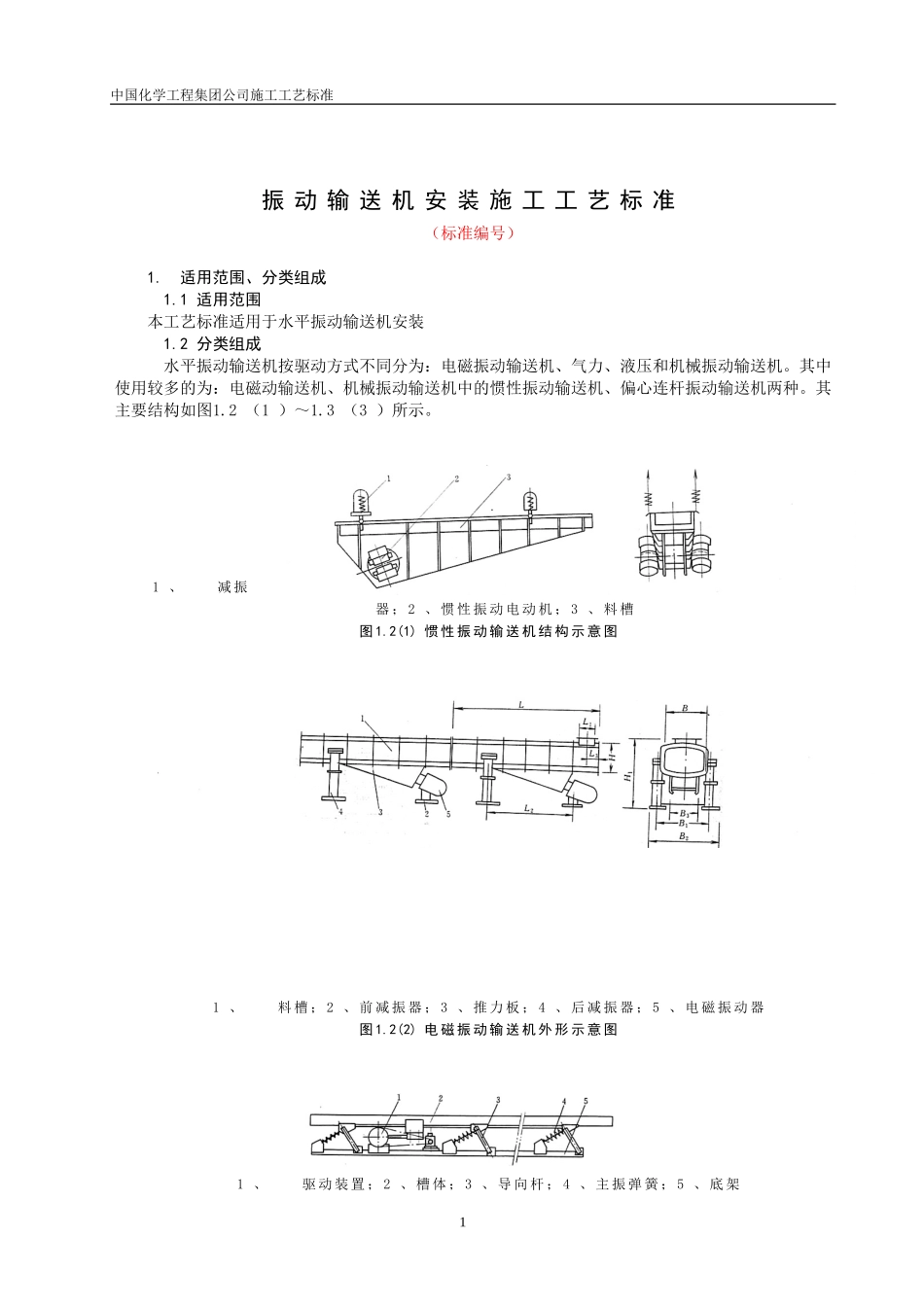

中国化学工程集团公司施工工艺标准振 动 输 送 机 安 装 施 工 工 艺 标 准（标准编号）1. 适用范围、分类组成1.1 适用范围本工艺标准适用于水平振动输送机安装1.2 分类组成水平振动输送机按驱动方式不同分为：电磁振动输送机、气力、液压和机械振动输送机。其中使用较多的为：电磁动输送机、机械振动输送机中的惯性振动输送机、偏心连杆振动输送机两种。其主要结构如图1.2 （1 ）～1.3 （3 ）所示。1 、减 振器 ； 2 、 惯 性 振 动 电 动 机 ； 3 、 料 槽图 1.2(1) 惯 性 振 动 输 送 机 结 构 示 意 图1 、料 槽 ； 2 、 前 减 振 器 ； 3 、 推 力 板 ； 4 、 后 减 振 器 ； 5 、 电 磁 振 动 器图 1.2(2) 电 磁 振 动 输 送 机 外 形 示 意 图 1 、驱 动 装 置 ； 2 、 槽 体 ； 3 、 导 向 杆 ； 4 、 主 振 弹 簧 ； 5 、 底 架 1下载后可任意编辑图 1.2(3) 偏 心 连 杆 式 输 送 机 机 构 示 意 图2.施工准备2.1 技术准备2.1.1 取得完整的设计文件和设备技术文件；2.1.2 进行图纸会审并形成记录；2.1.3 对其到货的振动式输送机进行现场察看，阅读其安装说明及试运转要求。2.1.4 编制施工方案并获得监理单位（或其它相应权力部门）的批准, 对施工班组进行技术交底。2.1.5 相关标准法律规范2.1.5.1 《连续输送设备安装工程施工及验收法律规范》GB50270-982.1.5.2 《机械设备安装工程施工及验收通用法律规范》GB50231-982.1.5.3 《现场设备、工业管道焊接工程施工及验收法律规范》GB50236-982.1.5.4 《工业设备、管道防腐蚀工程施工及验收法律规范》HGJ229-912.1.5.5 《化工建设安装工程起重施工法律规范》HG20241-20002.1.5.6 《化学工业工程建设交工技术规定》HG20247-942.2 人员准备2.2.1 振动式输送机安装主要工种为钳工、电工、焊工、起重工和油漆工，人员数量根据施工方案进行配备，特别工种人员应持证上岗；2.2.2 开工前对进场施工人员进行安全教育、健康及环境保护教育方面的岗前教育；2.2.3 就有关技术标准、法律规范和施工方案进行技术交底，并形成记录。2.3 施工机具及器具准备2.3.1 施工机具的选择在满足施工工艺要求的前提下，应结合本单位的技术装备现状及现有机械可能利用的情况，充分发挥施工机械的效率和利用程度。2.3.2 施工机具主要有：卷扬机、吊车、叉...
