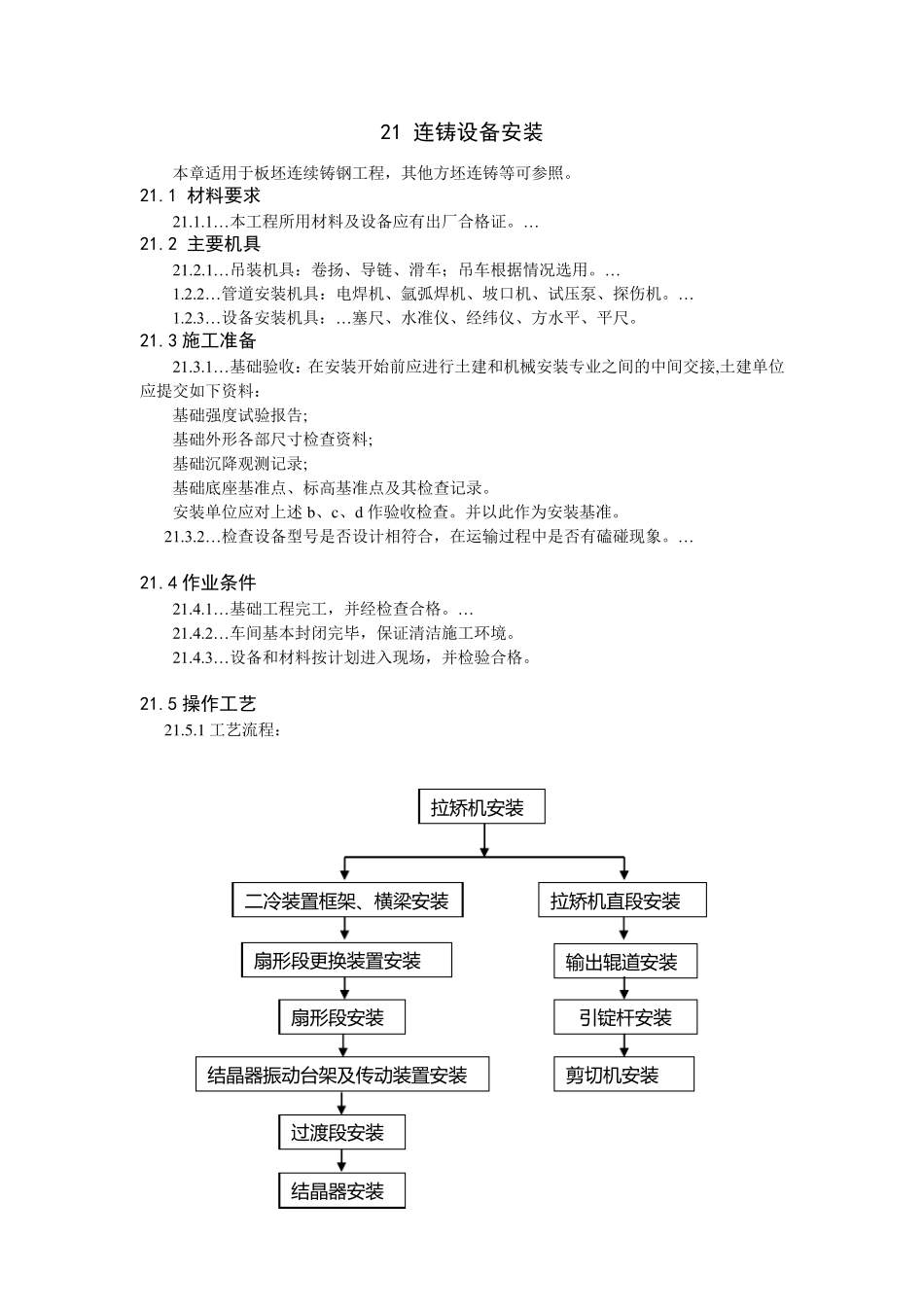

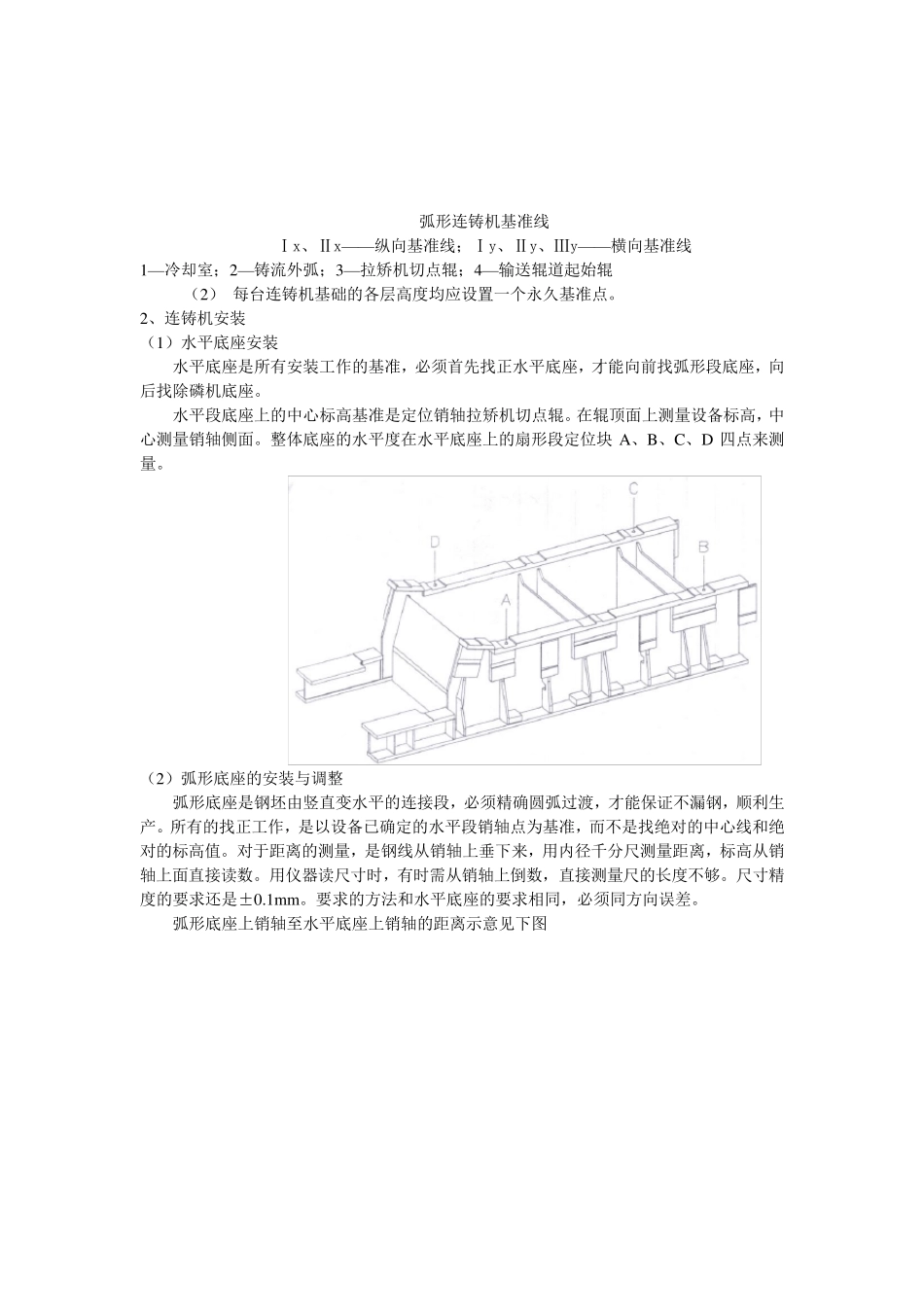

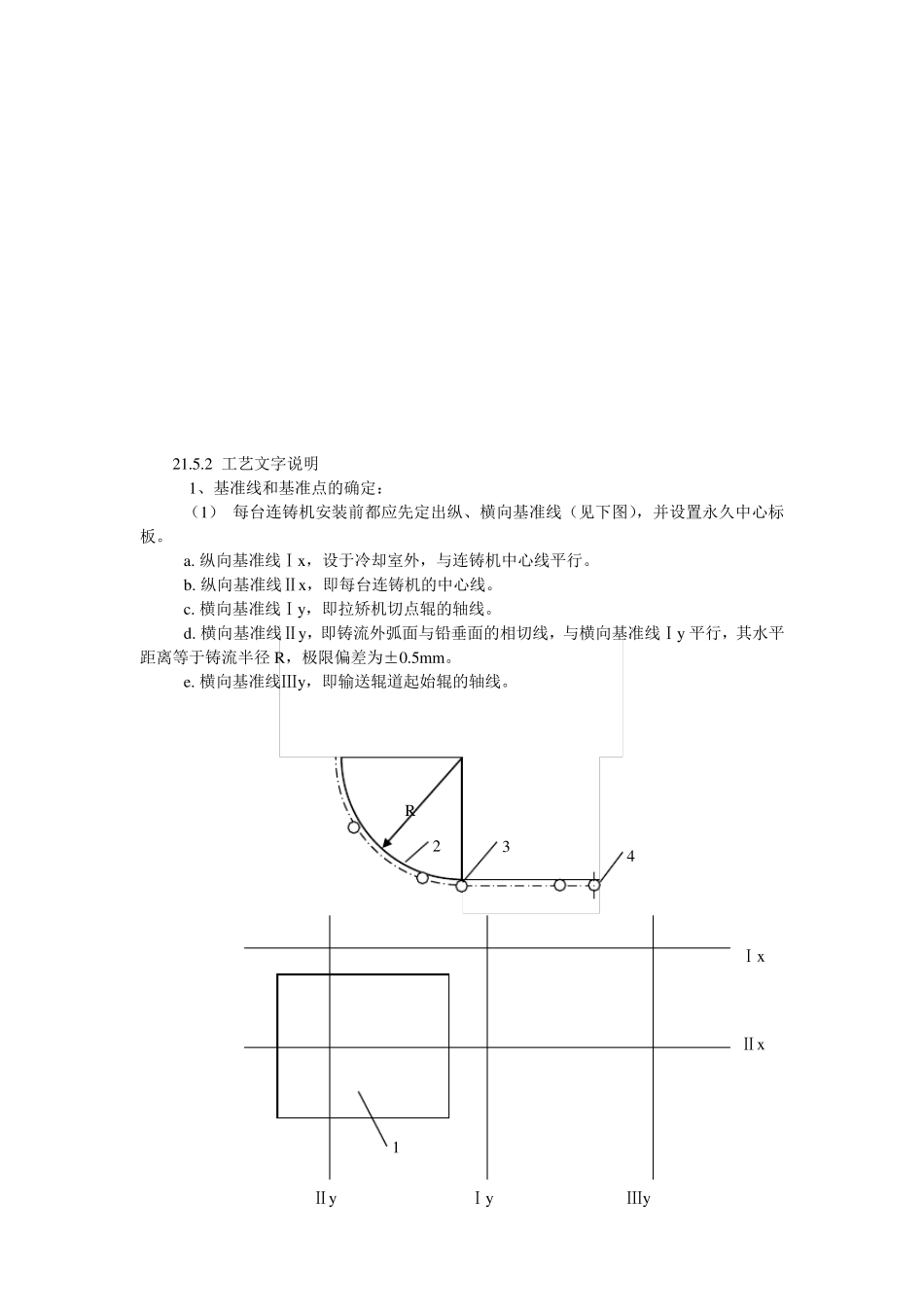

21 连铸设备安装 本章适用于板坯连续铸钢工程，其他方坯连铸等可参照。 21.1 材料要求 21.1.1… 本工程所用材料及设备应有出厂合格证。… 21.2 主要机具 21.2.1… 吊装机具：卷扬、导链、滑车；吊车根据情况选用。… 1.2.2… 管道安装机具：电焊机、氩弧焊机、坡口机、试压泵、探伤机。… 1.2.3… 设备安装机具：… 塞尺、水准仪、经纬仪、方水平、平尺。 21.3 施工准备 21.3.1… 基础验收：在安装开始前应进行土建和机械安装专业之间的中间交接,土建单位应提交如下资料： 基础强度试验报告; 基础外形各部尺寸检查资料; 基础沉降观测记录; 基础底座基准点、标高基准点及其检查记录。 安装单位应对上述 b、c、d 作验收检查。并以此作为安装基准。 21.3.2… 检查设备型号是否设计相符合，在运输过程中是否有磕碰现象。… 21.4 作业条件 21.4.1… 基础工程完工，并经检查合格。… 21.4.2… 车间基本封闭完毕，保证清洁施工环境。 21.4.3… 设备和材料按计划进入现场，并检验合格。 21.5 操作工艺 21.5.1 工艺流程： 拉 矫 机 安 装 二 冷 装 置 框 架 、横梁安 装 拉 矫 机 直段安 装 扇形段更换装 置 安 装 输出辊道安 装 过渡段安 装 引锭杆安 装 剪切机 安 装 扇形段安 装 结晶器振动台架 及传动装 置 安 装 结晶器安 装 R 4 3 2 21.5.2 工艺文字说明 1、基准线和基准点的确定： （1） 每台连铸机安装前都应先定出纵、横向基准线（见下图），并设置永久中心标板。 a. 纵向基准线Ⅰx，设于冷却室外，与连铸机中心线平行。 b. 纵向基准线Ⅱx，即每台连铸机的中心线。 c. 横向基准线Ⅰy，即拉矫机切点辊的轴线。 d. 横向基准线Ⅱy，即铸流外弧面与铅垂面的相切线，与横向基准线Ⅰy平行，其水平距离等于铸流半径R，极限偏差为±0.5mm。 e. 横向基准线Ⅲy，即输送辊道起始辊的轴线。 Ⅰx Ⅱx Ⅱy Ⅰy Ⅲy 1 弧 形 连 铸 机 基 准 线 Ⅰ x、 Ⅱ x——纵 向 基 准 线 ； Ⅰ y、 Ⅱ y、 Ⅲ y——横 向 基 准 线 1—冷 却 室 ； 2—铸 流 外 弧 ； 3—拉 矫 机 切 点 辊 ； 4—输 送 辊 道 起 始 辊 （ 2） 每 台 连 铸 机 基 础 的 各 层 高 度 均 应 设 置 一 个 永 久 基 准 点 。 2、 连 铸 机 安 装 （ 1） 水 平 底 座 安 装 水 平 底 座...
