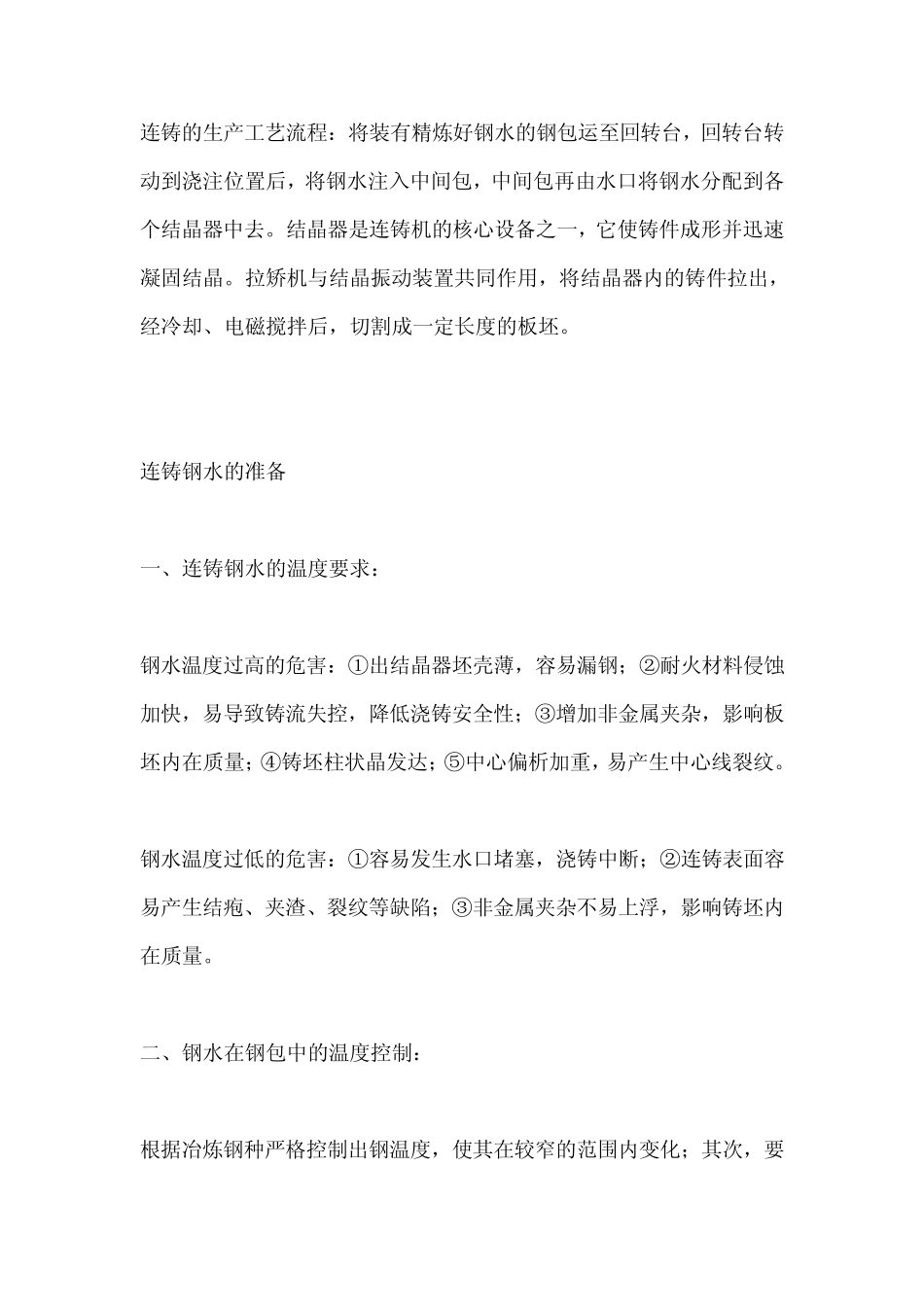

连铸的生产工艺流程：将装有精炼好钢水的钢包运至回转台，回转台转动到浇注位置后，将钢水注入中间包，中间包再由水口将钢水分配到各个结晶器中去
结晶器是连铸机的核心设备之一，它使铸件成形并迅速凝固结晶
拉矫机与结晶振动装置共同作用，将结晶器内的铸件拉出，经冷却、电磁搅拌后，切割成一定长度的板坯
连铸钢水的准备 一、连铸钢水的温度要求： 钢水温度过高的危害：①出结晶器坯壳薄，容易漏钢；②耐火材料侵蚀加快，易导致铸流失控，降低浇铸安全性；③增加非金属夹杂，影响板坯内在质量；④铸坯柱状晶发达；⑤中心偏析加重，易产生中心线裂纹
钢水温度过低的危害：①容易发生水口堵塞，浇铸中断；②连铸表面容易产生结疱、夹渣、裂纹等缺陷；③非金属夹杂不易上浮，影响铸坯内在质量
二、钢水在钢包中的温度控制： 根据冶炼钢种严格控制出钢温度，使其在较窄的范围内变化；其次，要最大限度地减少从出钢、钢包中、钢包运送途中及进入中间包的整个过程中的温降
实际生产中需采取在钢包内调整钢水温度的措施： 1）钢包吹氩调温 2）加废钢调温 3）在钢包中加热钢水技术 4）钢水包的保温 中间包钢水温度的控制 一、浇铸温度的确定 浇铸温度是指中间包内的钢水温度，通常一炉钢水需在中间包内测温 3次，即开浇后 5min、浇铸中期和浇铸结束前 5min,而这 3次温度的平均值被视为平均浇铸温度
浇铸温度的确定可由下式表示（也称目标浇铸温度）： T=TL+△T
二、液相线温度： 即开始凝固的温度，就是确定浇铸温度的基础
推荐一个计算公式： T=1536-{78[%C]+7
6[%Si]+4
9[%Mn]+34[%P]+30[%S]+5
0[%Cu]+3
1[%Ni]+1
3[%Cr]+3
6[%Al]+2
0[%Mo]+2
0[%V]+18[%Ti]} 三、钢水过热度的确定 钢水过热度主要是根据铸坯的质量要求和浇铸性能来确定
