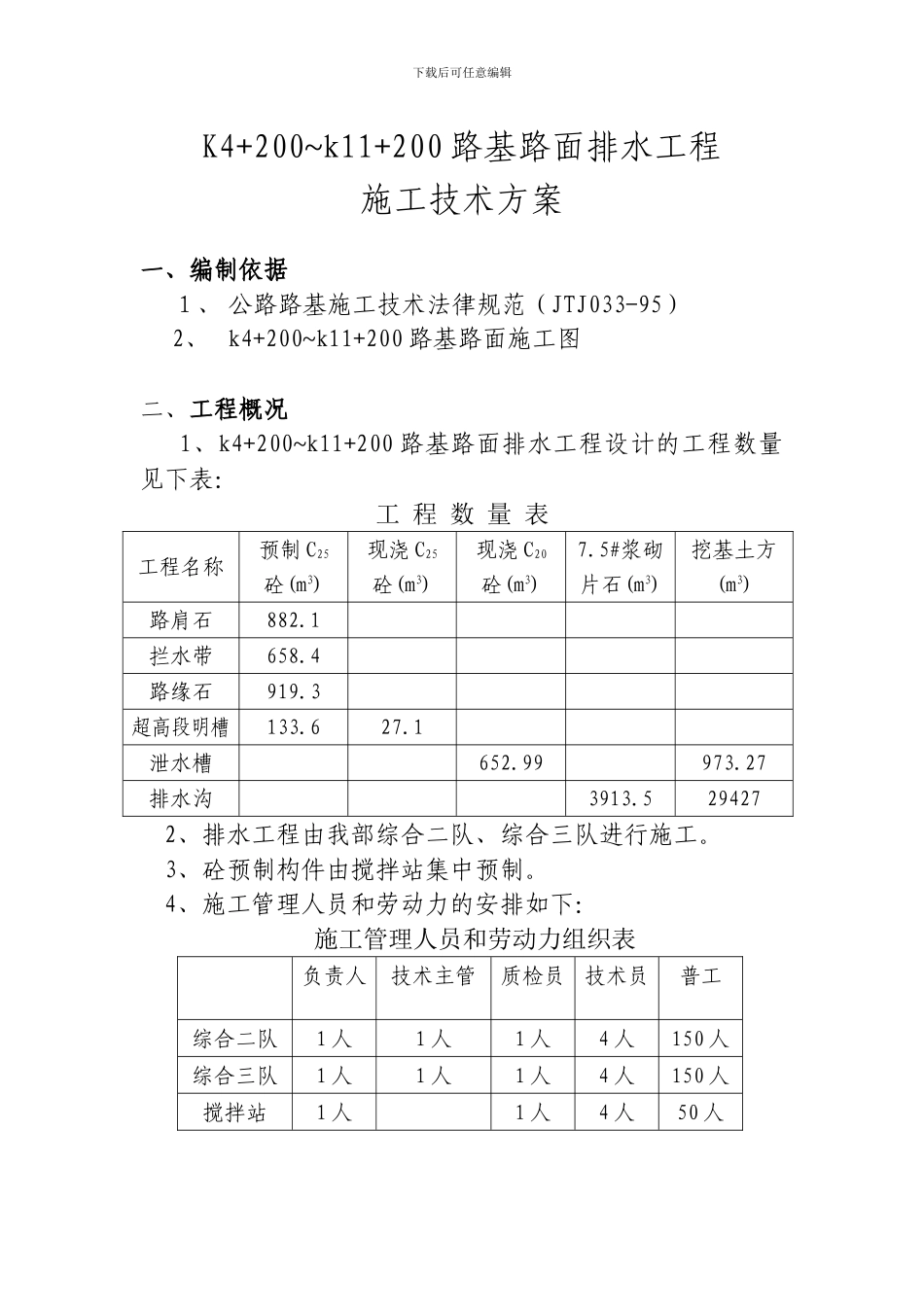

下载后可任意编辑K4+200~k11+200 路基路面排水工程施工技术方案一、编制依据１、 公路路基施工技术法律规范（JTJ033-95）2、 k4+200~k11+200 路基路面施工图二、工程概况 1、k4+200~k11+200 路基路面排水工程设计的工程数量见下表：工 程 数 量 表工程名称预制 C25砼(m3)现浇 C25砼(m3)现浇 C20砼(m3)7.5#浆砌片石(m3)挖基土方(m3)路肩石882.1拦水带658.4路缘石919.3超高段明槽133.627.1泄水槽652.99973.27排水沟3913.5294272、排水工程由我部综合二队、综合三队进行施工。3、砼预制构件由搅拌站集中预制。4、施工管理人员和劳动力的安排如下：施工管理人员和劳动力组织表 负责人技术主管质检员技术员普工综合二队1 人1 人1 人4 人150 人综合三队1 人1 人1 人4 人150 人搅拌站1 人 1 人4 人50 人下载后可任意编辑三、施工技术方案1、砼预制构件的预制(1)、原材料的供应 采纳刘富砂石厂生产的中砂、卵石及汝阳砂厂生产的中砂(2)、原材料的质量控制 砂、卵石中杂质的含量应通过试验测定，其含泥量经试验检验合格后方可使用;砂、卵石的坚固性指标也应符合有关施工技术法律规范。(3)、砼预制构件的施工工艺及质量要求 路肩石、拦水带、路缘石、超高段明槽的预制构件采纳在搅拌站预制，预制使用钢模。混凝土浇注完成后，应在收浆后洒水养护，保证砼表面湿润。混凝土养护用水的条件与拌和用水相同。洒水养护时间不小于 7d。构件表面应密实、平整；无裂缝、蜂窝、麻面、掉角等缺陷；构件无翘曲现象。待路面施工完成以后，运至现场进行安装。2、超高段明槽的现浇砼由拌和站统一供应砼，由综合二队和综合三队进行浇注。 3、路面排水我部施工的 k4+200~k11+200 段均为填方路段，路面上的雨、雪水通过拦水带汇合，一般路段隔 24m，在路基两侧通过急流槽排入边沟；超高段每隔 20m，在内侧设置泄水槽；排出外侧路面的水通过中央分隔带开口流入内侧通过急流槽排出；另外在凹曲线底部，桥头的一侧或两侧设置泄水槽，将水引至路基以外的排水沟中。泄水槽的具体位置分布见施工设计图中《路基路面排水工程数量表》。4、路基排水由设在路基外侧的路基排水沟完成，排水系统严格按施工设计图中《路基排水排水沟设计表》的总体布置控制排水沟的横断面尺寸按施工设计图中《路基路面排水工程设计下载后可任意编辑图》进行施工，保证沟底的纵坡满足大于 0.3%的要求，并结合灌溉渠及沿途实际情况将水排出。5、泄水槽和排水沟施工按施...
