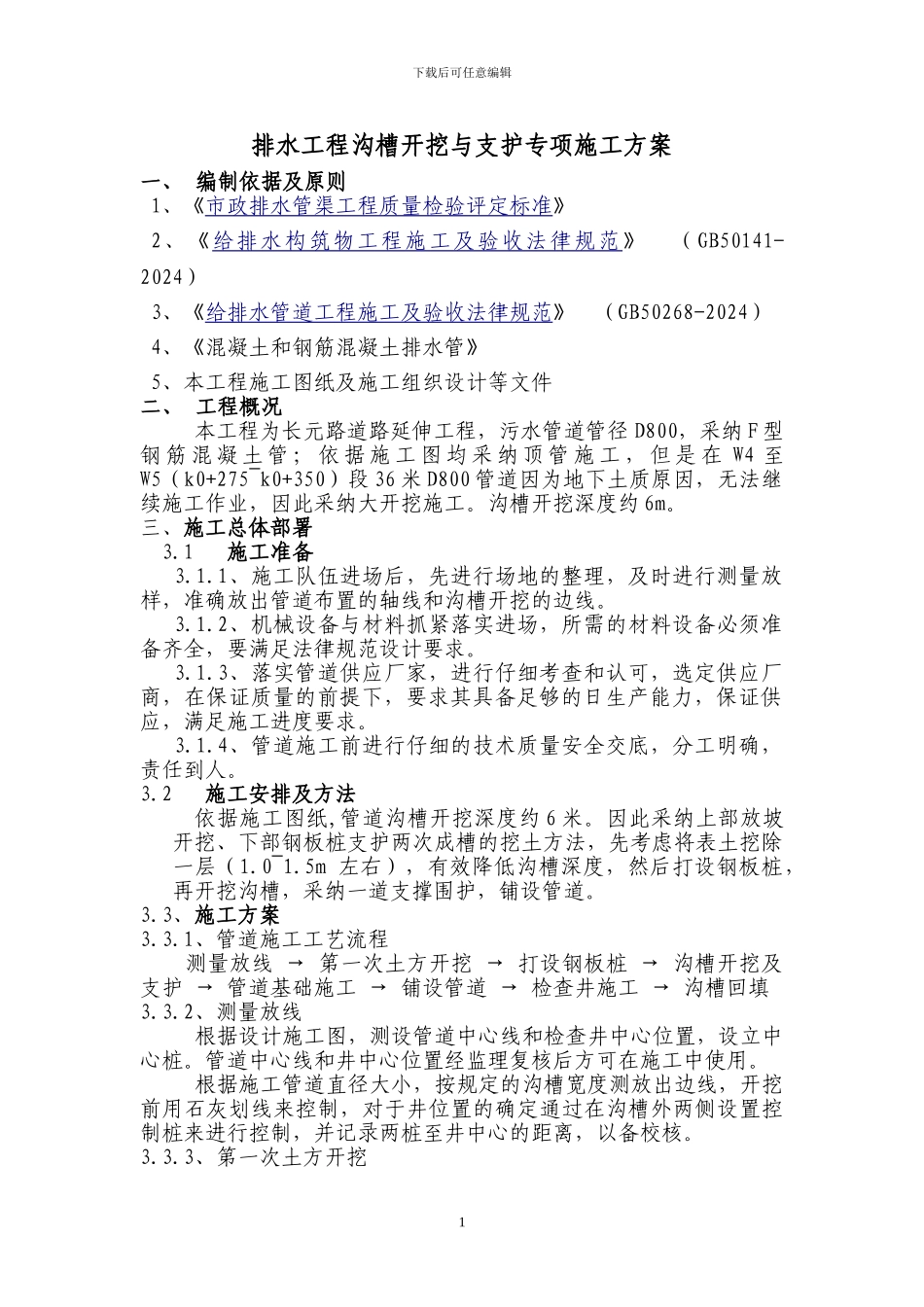

下载后可任意编辑排水工程沟槽开挖与支护专项施工方案一、 编制依据及原则1、《市政排水管渠工程质量检验评定标准》 2、《给排水构筑物工程施工及验收法律规范》 （GB50141-2024）3、《给排水管道工程施工及验收法律规范》 （GB50268-2024）4、《混凝土和钢筋混凝土排水管》 5、本工程施工图纸及施工组织设计等文件二、 工程概况 本工程为长元路道路延伸工程，污水管道管径 D800，采纳 F 型钢 筋 混 凝 土 管 ； 依 据 施 工 图 均 采 纳 顶 管 施 工 ， 但 是 在 W4 至W5（k0+275~k0+350）段 36 米 D800 管道因为地下土质原因，无法继续施工作业，因此采纳大开挖施工。沟槽开挖深度约 6m。三、施工总体部署 3.1 施工准备 3.1.1、施工队伍进场后，先进行场地的整理，及时进行测量放样，准确放出管道布置的轴线和沟槽开挖的边线。 3.1.2、机械设备与材料抓紧落实进场，所需的材料设备必须准备齐全，要满足法律规范设计要求。 3.1.3、落实管道供应厂家，进行仔细考查和认可，选定供应厂商，在保证质量的前提下，要求其具备足够的日生产能力，保证供应，满足施工进度要求。 3.1.4、管道施工前进行仔细的技术质量安全交底，分工明确，责任到人。3.2 施工安排及方法依据施工图纸,管道沟槽开挖深度约 6 米。因此采纳上部放坡开挖、下部钢板桩支护两次成槽的挖土方法，先考虑将表土挖除一层（1.0~1.5m 左右），有效降低沟槽深度，然后打设钢板桩，再开挖沟槽，采纳一道支撑围护，铺设管道。 3.3、施工方案 3.3.1、管道施工工艺流程 测量放线 → 第一次土方开挖 → 打设钢板桩 → 沟槽开挖及支护 → 管道基础施工 → 铺设管道 → 检查井施工 → 沟槽回填 3.3.2、测量放线 根据设计施工图，测设管道中心线和检查井中心位置，设立中心桩。管道中心线和井中心位置经监理复核后方可在施工中使用。 根据施工管道直径大小，按规定的沟槽宽度测放出边线，开挖前用石灰划线来控制，对于井位置的确定通过在沟槽外两侧设置控制桩来进行控制，并记录两桩至井中心的距离，以备校核。 3.3.3、第一次土方开挖 1下载后可任意编辑 根据测量放出的开挖线，进行第一次开挖，将表层 1.0~1.5m 厚左右的土层开挖，上口宽度根据管径的大小和开挖深度来确定，根据《给排水管道工程施工及验收法律规范》（GB50268-97）确定开挖边坡坡度为 1：1，这样可以有效降低沟槽的深度，挖出的土离槽口尽量远,2m ...
