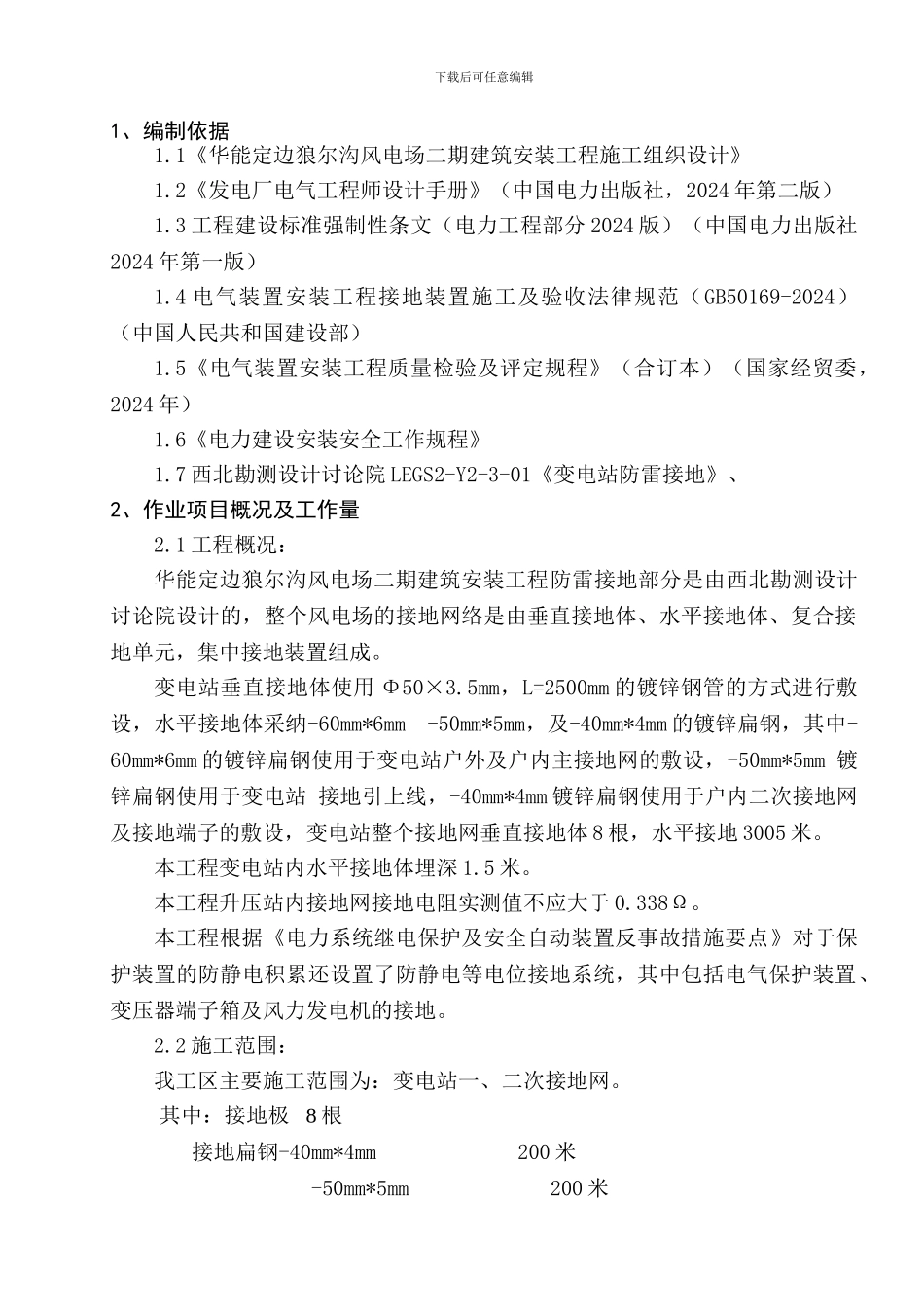

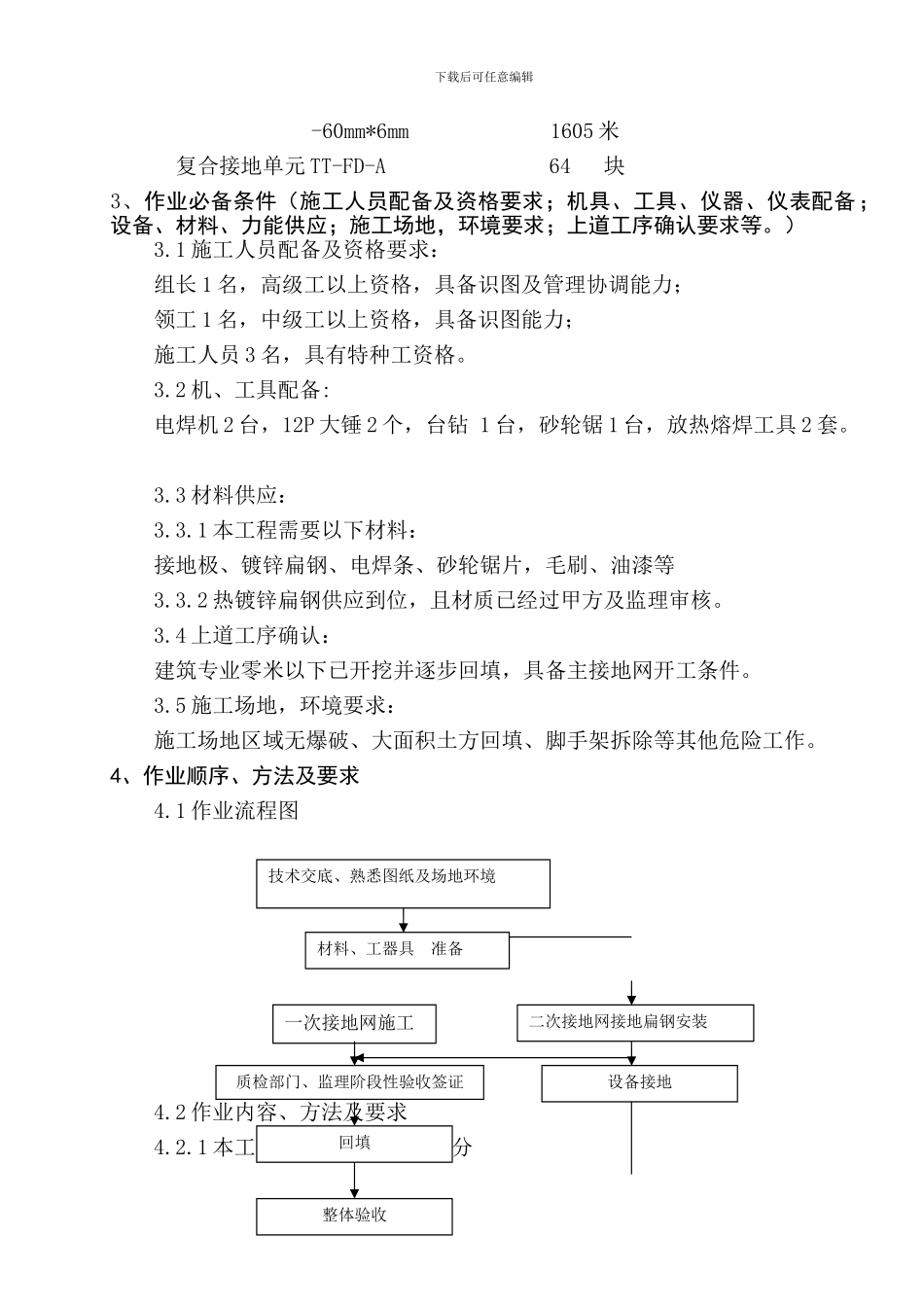

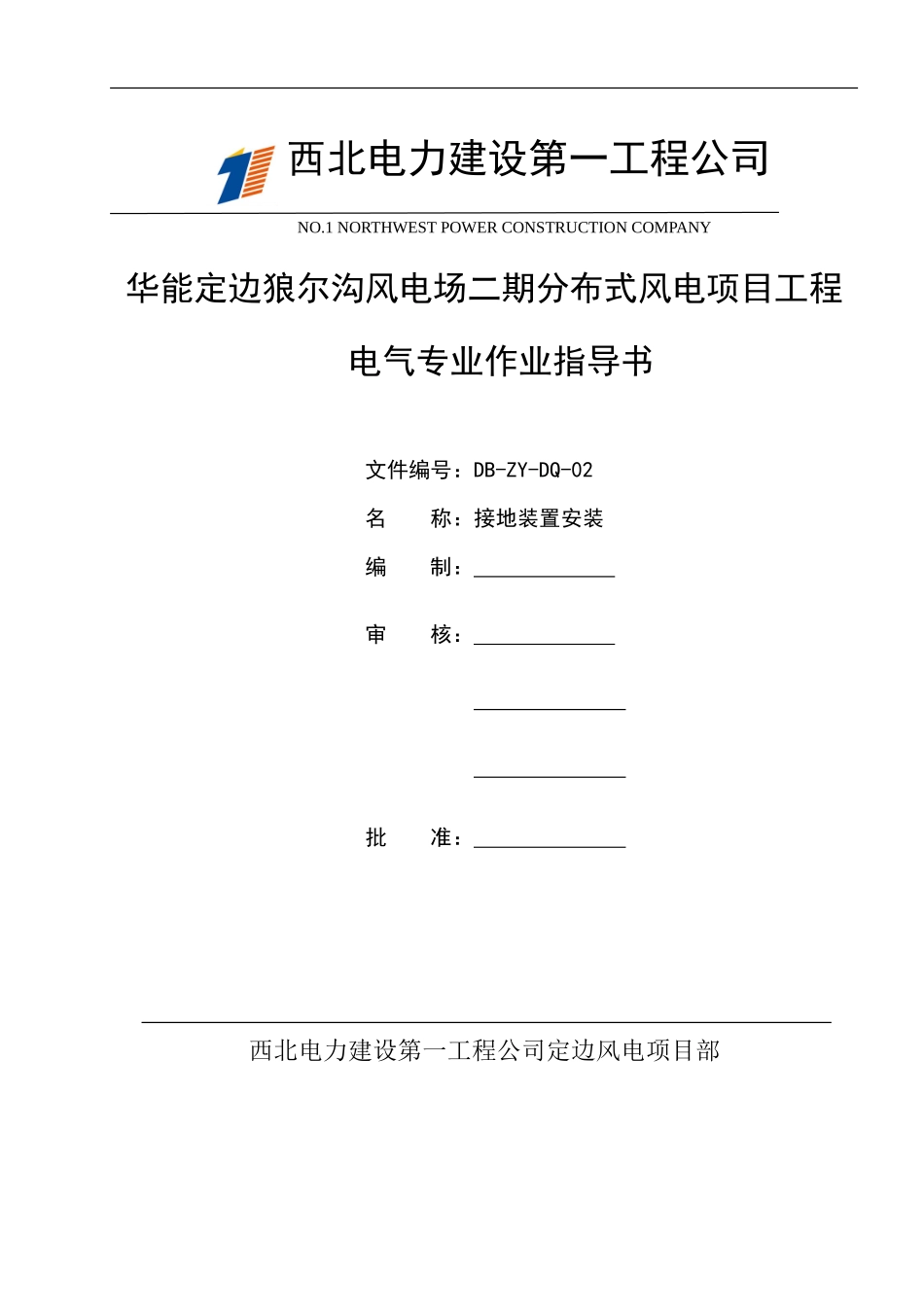

西北电力建设第一工程公司 NO.1 NORTHWEST POWER CONSTRUCTION COMPANY华能定边狼尔沟风电场二期分布式风电项目工程 电气专业作业指导书文件编号：DB-ZY-DQ-02名 称：接地装置安装编 制： 审 核： 批 准： 西北电力建设第一工程公司定边风电项目部下载后可任意编辑1、编制依据1.1《华能定边狼尔沟风电场二期建筑安装工程施工组织设计》1.2《发电厂电气工程师设计手册》（中国电力出版社，2024 年第二版）1.3 工程建设标准强制性条文（电力工程部分 2024 版）（中国电力出版社2024 年第一版）1.4 电气装置安装工程接地装置施工及验收法律规范（GB50169-2024）（中国人民共和国建设部）1.5《电气装置安装工程质量检验及评定规程》（合订本）（国家经贸委，2024 年）1.6《电力建设安装安全工作规程》1.7 西北勘测设计讨论院 LEGS2-Y2-3-01《变电站防雷接地》、2、作业项目概况及工作量2.1 工程概况：华能定边狼尔沟风电场二期建筑安装工程防雷接地部分是由西北勘测设计讨论院设计的，整个风电场的接地网络是由垂直接地体、水平接地体、复合接地单元，集中接地装置组成。变电站垂直接地体使用 Φ50×3.5mm，L=2500mm 的镀锌钢管的方式进行敷设，水平接地体采纳-60mm*6mm -50mm*5mm，及-40mm*4mm 的镀锌扁钢，其中-60mm*6mm 的镀锌扁钢使用于变电站户外及户内主接地网的敷设，-50mm*5mm 镀锌扁钢使用于变电站 接地引上线，-40mm*4mm 镀锌扁钢使用于户内二次接地网及接地端子的敷设，变电站整个接地网垂直接地体 8 根，水平接地 3005 米。本工程变电站内水平接地体埋深 1.5 米。本工程升压站内接地网接地电阻实测值不应大于 0.338Ω。本工程根据《电力系统继电保护及安全自动装置反事故措施要点》对于保护装置的防静电积累还设置了防静电等电位接地系统，其中包括电气保护装置、变压器端子箱及风力发电机的接地。2.2 施工范围：我工区主要施工范围为：变电站一、二次接地网。其中：接地极 8 根 接地扁钢-40mm*4mm 200 米 -50mm*5mm 200 米下载后可任意编辑-60mm*6mm 1605 米 复合接地单元 TT-FD-A 64 块3、作业必备条件（施工人员配备及资格要求；机具、工具、仪器、仪表配备；设备、材料、力能供应；施工场地，环境要求；上道工序确认要求等。）3.1 施工人员配备及资格要求：组长 1 名，高级工以上资格，具备识图及管理协调能力；领工 1 名，中级工以上资格，具备识图能力；施工人员 3 名...
