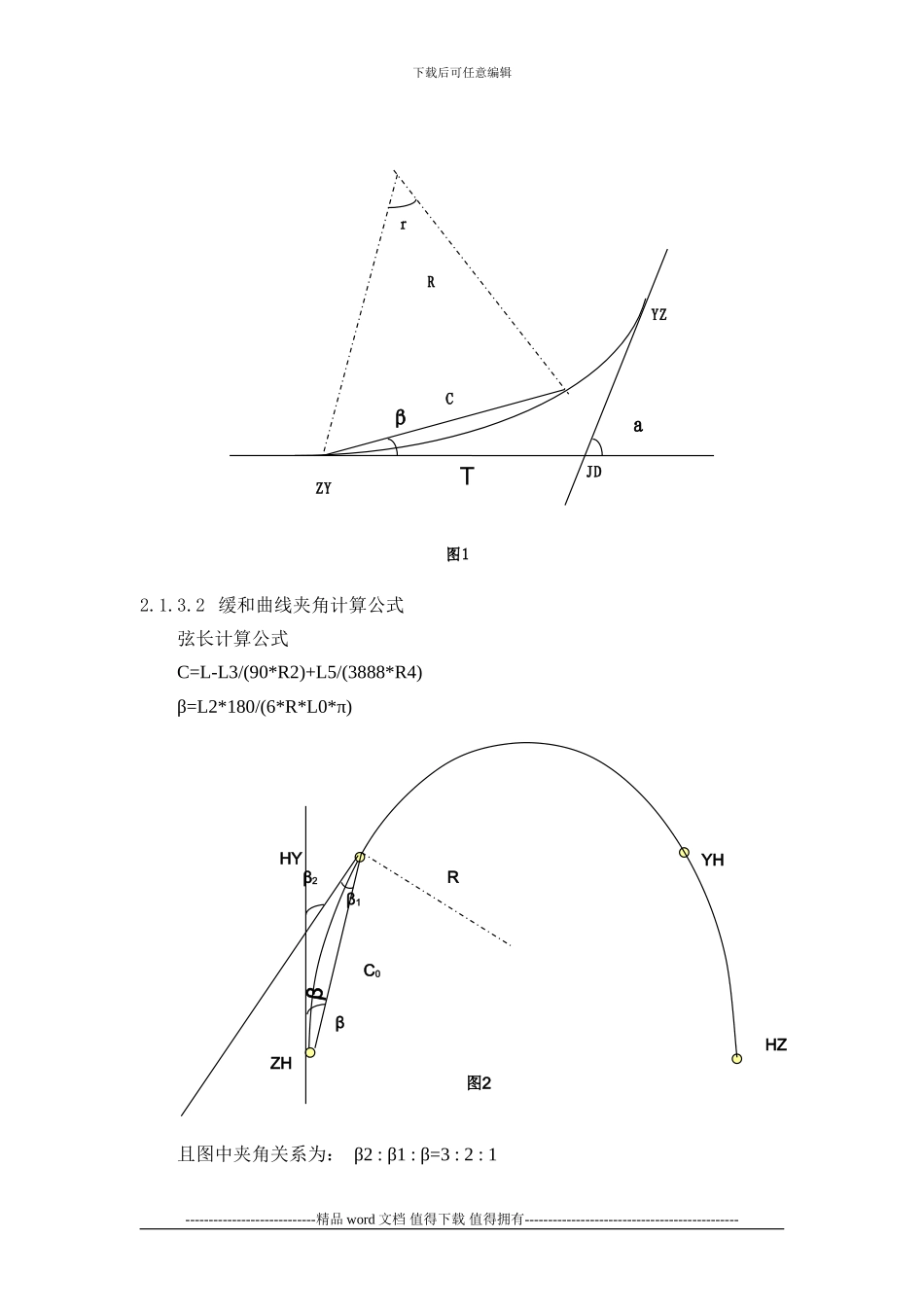

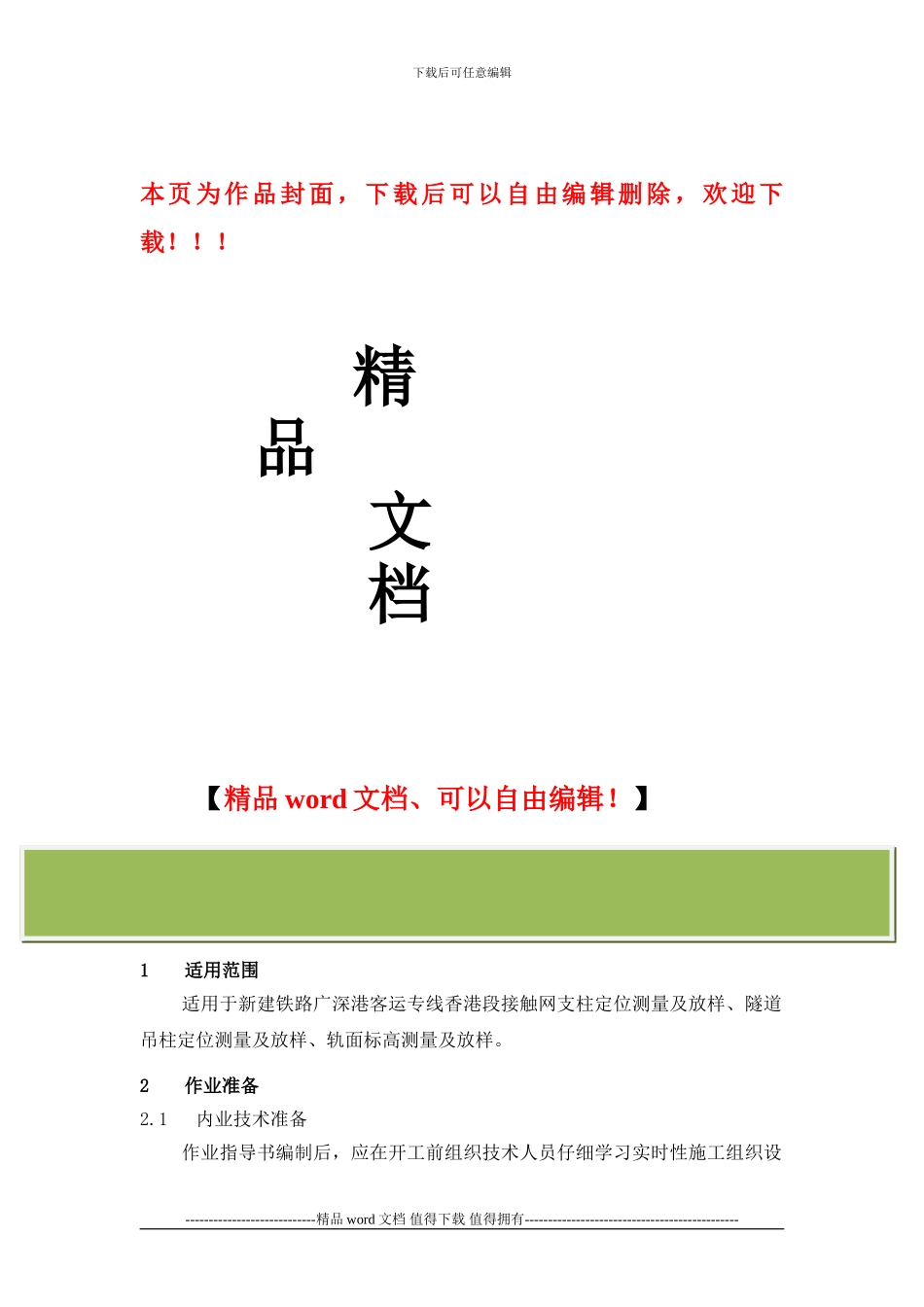

下载后可任意编辑本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】接触网施工线路测量作业指导书1适用范围适用于新建铁路广深港客运专线香港段接触网支柱定位测量及放样、隧道吊柱定位测量及放样、轨面标高测量及放样。2作业准备2.1内业技术准备作业指导书编制后，应在开工前组织技术人员仔细学习实时性施工组织设----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑计，阅读、审核施工图纸，澄清有关技术问题，熟悉法律规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。土建单位提供 CPⅡ 交桩资料。2.1.1路肩高程计算H＝Hd+L*i（m）式中： H：支柱点路肩高程； Hd：变坡点高程；L：支柱点至变坡点距离； i ：坡度（‰）；2.1.2竖曲线计算公式： T=7.5△i式中y：竖曲线支距； T：切线长；L：支柱点到竖曲线始、终点距离；R：15000m △i：相邻坡段坡度代数差的绝对值；2.1.3曲线偏角计算2.1.3.1 圆曲线夹角计算公式T=R*tg(ａ/2) L=R*ａ*π/180 C=2* R* SIN(r/2) 由三角关系可得 r=2* ββ=L*90/R*π 此即为圆曲线上任一点处弦线与切线的夹角公式其中 T：切线长 L：曲线长 R：圆半径 C：弦长 r：圆心角----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑 2.1.3.2 缓和曲线夹角计算公式弦长计算公式C=L-L3/(90*R2)+L5/(3888*R4) β=L2*180/(6*R*L0*π)且图中夹角关系为： β2 : β1 : β=3 : 2 : 1----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------ZYYZRJDβａrCT图1HYYHHZZHC0βRβ2β1图2β下载后可任意编辑其中 L：缓和曲线上任一点与 ZH 点的弧长 L0：缓和曲线长 R：圆曲线半径 C: 缓和曲线上任一点与 ZH 点的弦长2.1.4坐标计算由于使用全站仪进行坐标放样测量，所以必须先将各点坐标计算完成才能进行放样测量。2.1.4.1 方位角计算及平面座标计算如图 3：已知 A、B 两点在坐标系统中的坐标，则可求得其方位角ａ；tg ａ=△y/ △x=(y2-y1)/(x2-x1) 则 AB 延长线上一点 C 点，其坐标为：Xc= cos ａ*L+XA...
