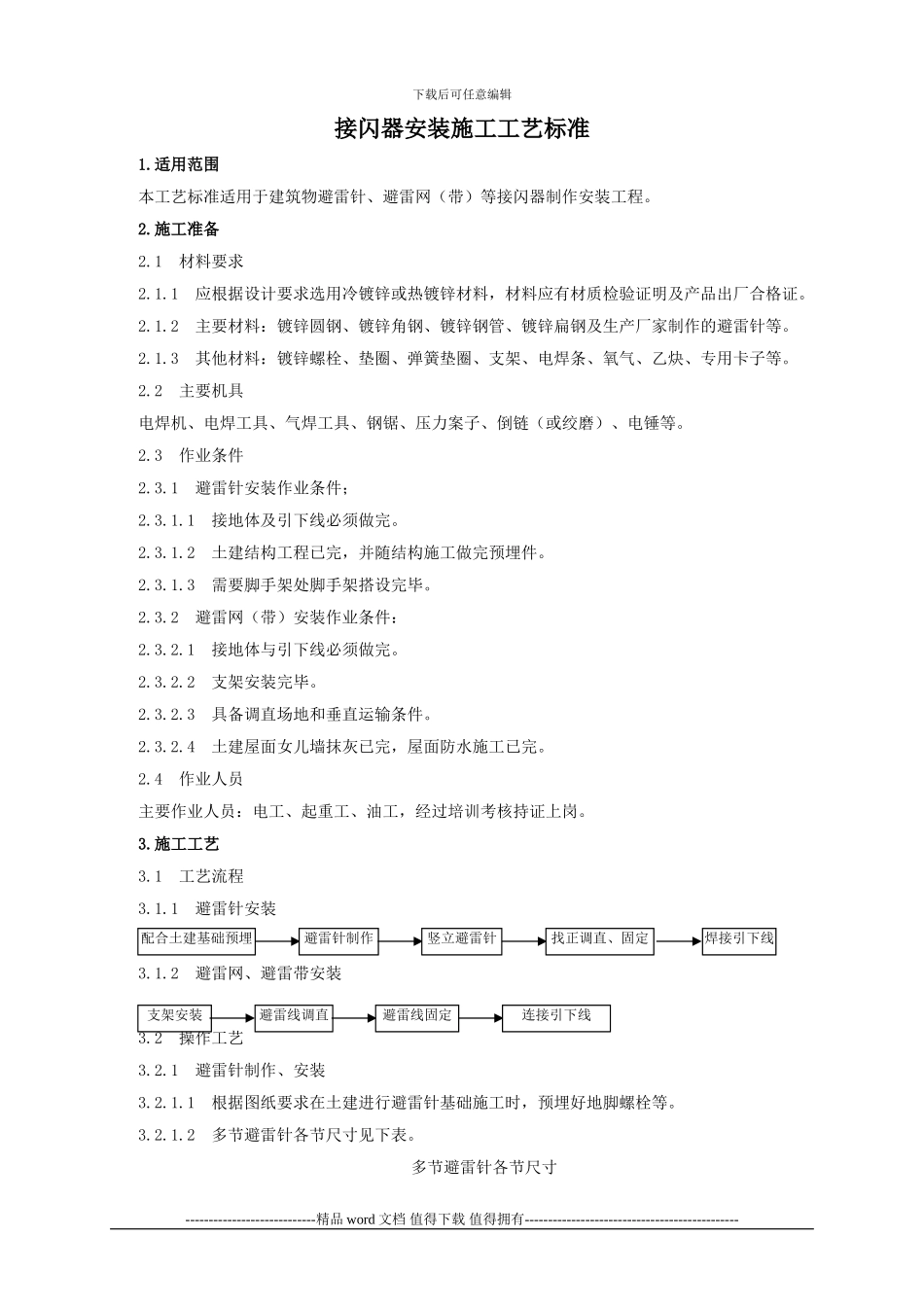

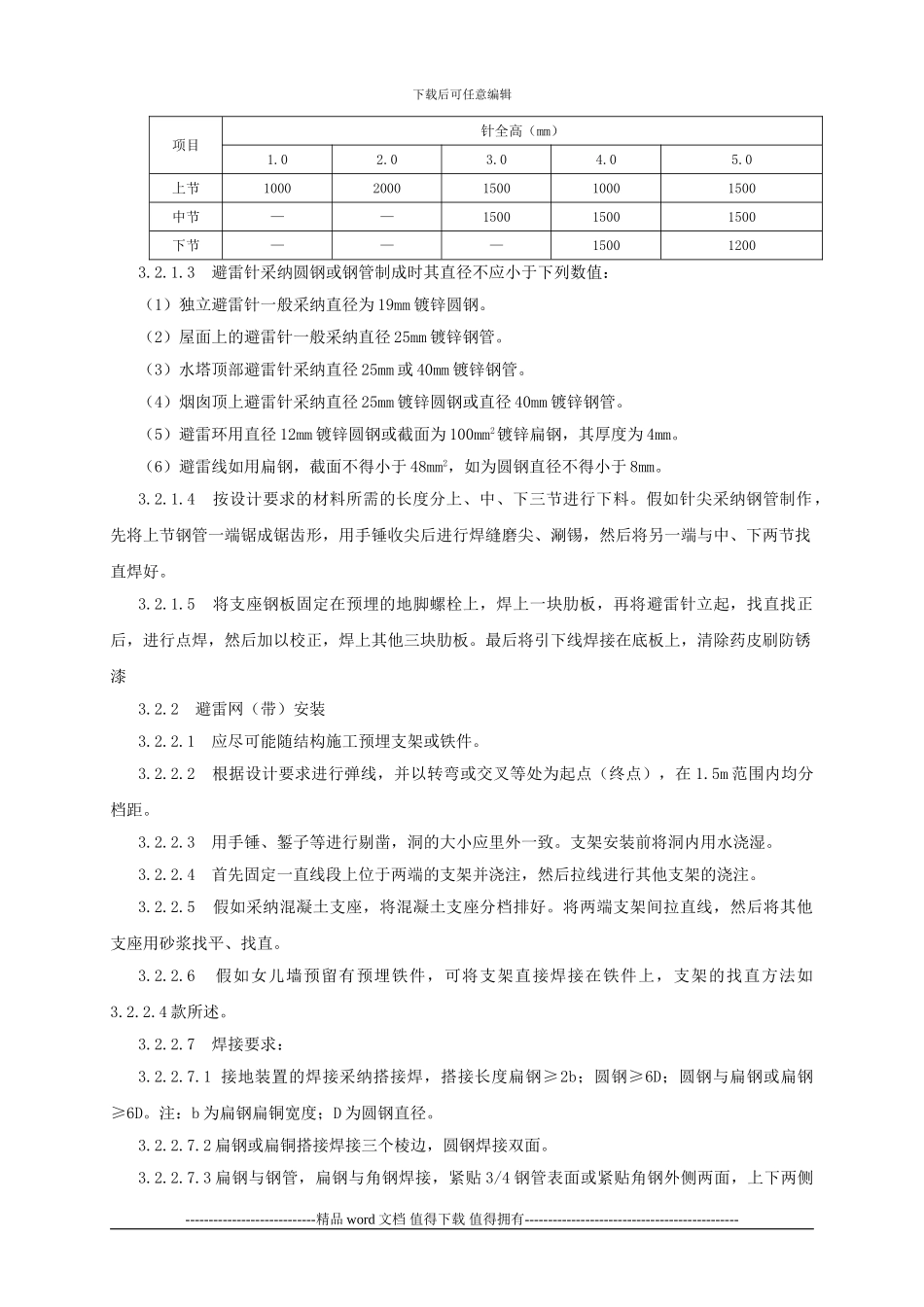

下载后可任意编辑接闪器安装施工工艺标准1.适用范围本工艺标准适用于建筑物避雷针、避雷网（带）等接闪器制作安装工程。2.施工准备2.1 材料要求2.1.1 应根据设计要求选用冷镀锌或热镀锌材料，材料应有材质检验证明及产品出厂合格证。2.1.2 主要材料：镀锌圆钢、镀锌角钢、镀锌钢管、镀锌扁钢及生产厂家制作的避雷针等。2.1.3 其他材料：镀锌螺栓、垫圈、弹簧垫圈、支架、电焊条、氧气、乙炔、专用卡子等。2.2 主要机具电焊机、电焊工具、气焊工具、钢锯、压力案子、倒链（或绞磨）、电锤等。2.3 作业条件2.3.1 避雷针安装作业条件；2.3.1.1 接地体及引下线必须做完。2.3.1.2 土建结构工程已完，并随结构施工做完预埋件。2.3.1.3 需要脚手架处脚手架搭设完毕。2.3.2 避雷网（带）安装作业条件：2.3.2.1 接地体与引下线必须做完。2.3.2.2 支架安装完毕。2.3.2.3 具备调直场地和垂直运输条件。2.3.2.4 土建屋面女儿墙抹灰已完，屋面防水施工已完。2.4 作业人员主要作业人员：电工、起重工、油工，经过培训考核持证上岗。3.施工工艺3.1 工艺流程3.1.1 避雷针安装3.1.2 避雷网、避雷带安装3.2 操作工艺3.2.1 避雷针制作、安装3.2.1.1 根据图纸要求在土建进行避雷针基础施工时，预埋好地脚螺栓等。3.2.1.2 多节避雷针各节尺寸见下表。多节避雷针各节尺寸----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------配合土建基础预埋避雷针制作竖立避雷针找正调直、固定焊接引下线支架安装避雷线调直避雷线固定连接引下线下载后可任意编辑项目针全高（mm）1.02.03.04.05.0上节10002000150010001500中节——150015001500下节———150012003.2.1.3 避雷针采纳圆钢或钢管制成时其直径不应小于下列数值：（1）独立避雷针一般采纳直径为 19mm 镀锌圆钢。（2）屋面上的避雷针一般采纳直径 25mm 镀锌钢管。（3）水塔顶部避雷针采纳直径 25mm 或 40mm 镀锌钢管。（4）烟囱顶上避雷针采纳直径 25mm 镀锌圆钢或直径 40mm 镀锌钢管。（5）避雷环用直径 12mm 镀锌圆钢或截面为 100mm2镀锌扁钢，其厚度为 4mm。（6）避雷线如用扁钢，截面不得小于 48mm2，如为圆钢直径不得小于 8mm。3.2.1.4 按设计要求的材料所需的长度分上、中、下三节进行下料。假如针尖采纳钢管制作，先将上节钢管一端锯成锯齿形，用手锤收尖后进行焊缝磨尖、涮锡，然后将另一端与中、下两节找直...
