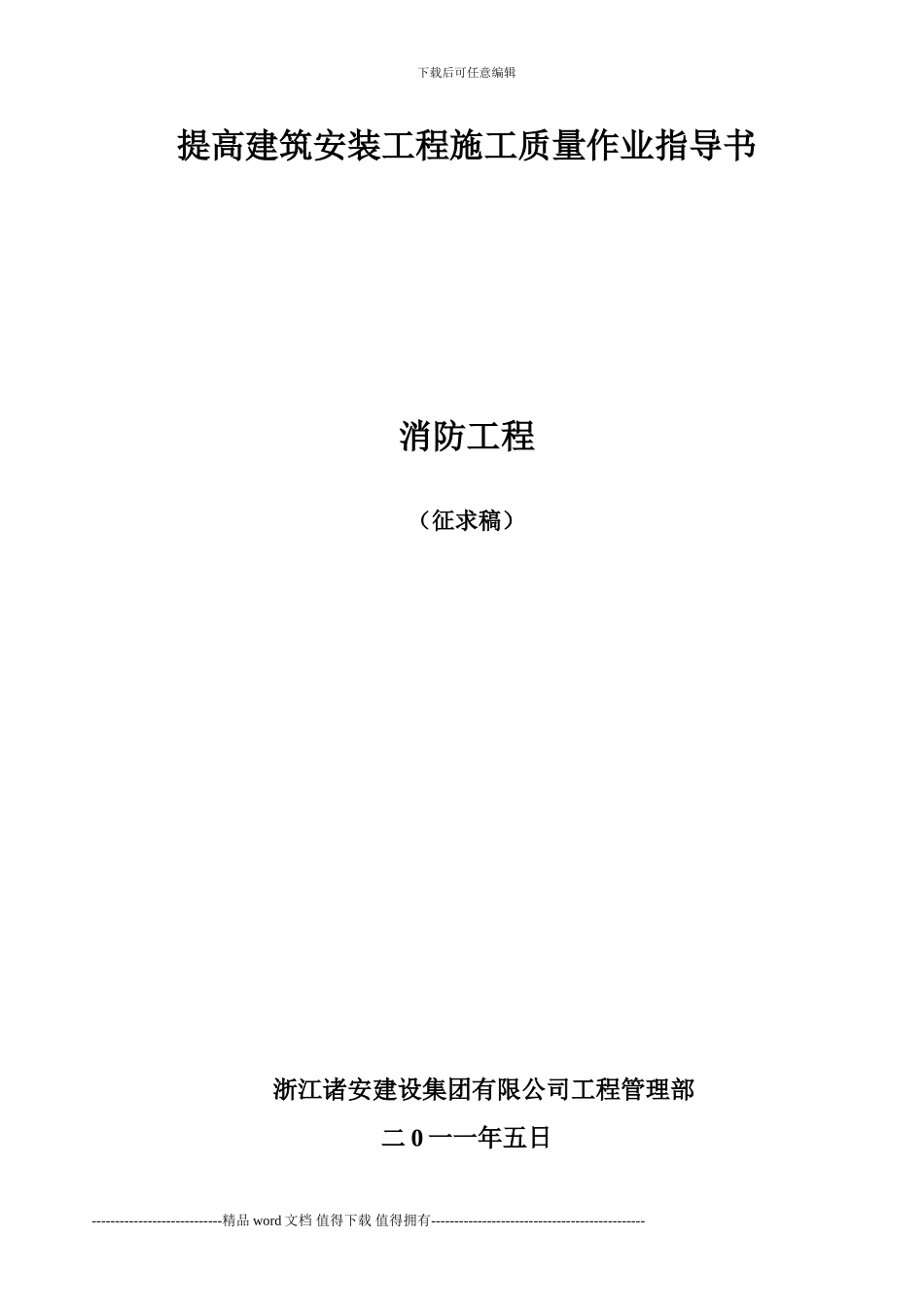

下载后可任意编辑提高建筑安装工程施工质量作业指导书消防工程（征求稿） 浙江诸安建设集团有限公司工程管理部二 0 一一年五日----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑 第五部分 自动喷水灭火系统管道工程一、基本规定1、管道系统的布置和工艺流程应符合施工设计要求。2、消防管道系统安装用材料的进场验收除有特别要求的规定在以下条款中进行描述外，其余同第一部分的规定。3、消防管道系统的管架制作、管架与建筑物间的固定、管道间与设备、阀门间的连接除有特别要求外在以下条文中描述，其余可参照第一部分执行。4、自动喷水灭火系统中报警系统及联动控制的安装见第七部分的规定；系统中的设备安装（包括静设备和动设备）见第九部分的规定。二、管架安装1、管道支架或吊架之间的距离不应大于下表的规定 管道支架或吊架之间的距离公称直径（mm)253240507080100125150200250300距离（m)3.54.05.05.06.06.06.57.08.09.511.012.02、管架的安装位置不应阻碍喷头的喷水效果，管架与喷头间距不宜小于300mm,与末端喷头之间不宜大于 750mm.3、配水支管每一直管段，相邻两喷头间的吊架至少有一个，吊架的间距不宜大于 3.6m。4、当配水管道的公称直径大于 50mm；每一段配水管至少设置一个防晃支架，且防晃支架的间距不宜大于 15m; 当一段管道改变方向时，亦应增设防晃支架。5、垂直安装的配水干管除中间有管卡固定外，还应在其始端和终端设防晃支架，中间离楼面或地面的距离宜为 1.5—1.8mm三、管道安装1.热镀锌的钢管应采纳螺纹、沟槽或法兰连接。2、机械三通开孔间距不应 500mm，机械四通开孔间距不应小于 1000mm，采纳机械二通或四通进行主管连接时，支管的最大允许管径如下表示。 三通、四通连接最大允许管径 主管直径（mm)506580100125150200250支管直径（mm)机械三通2540406580100100100机械四通——32405065801001003、配水干管（立管）与配水管（水平管）连接，应采纳沟槽式管件，不应采纳机械三通。4、水泵房内的埋地管道连接应采纳挠性接头。5、螺纹连接的管道变径时，宜采纳异径接头；管道弯头处不应采纳补心变径；三通上变径只能用一个补心；四通上变径；补心不宜超过两个；公称直径大于50mm 的管道不宜装有活接头。6、管道横向安装宜有 0.002—0.005 的坡度，坡向排水管；当局部区域难以利用排水管将水排净时，应有相应排水措施...
