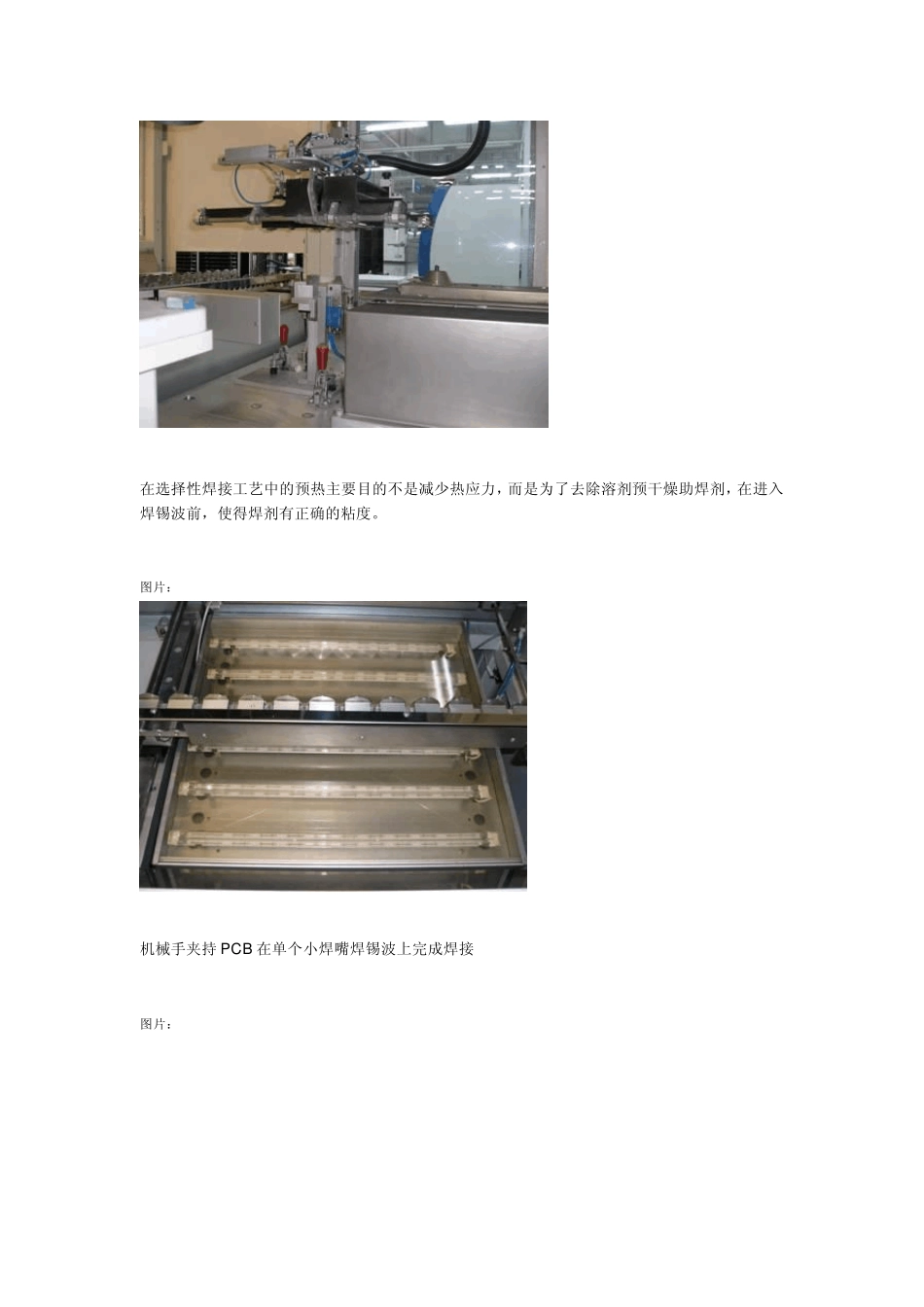

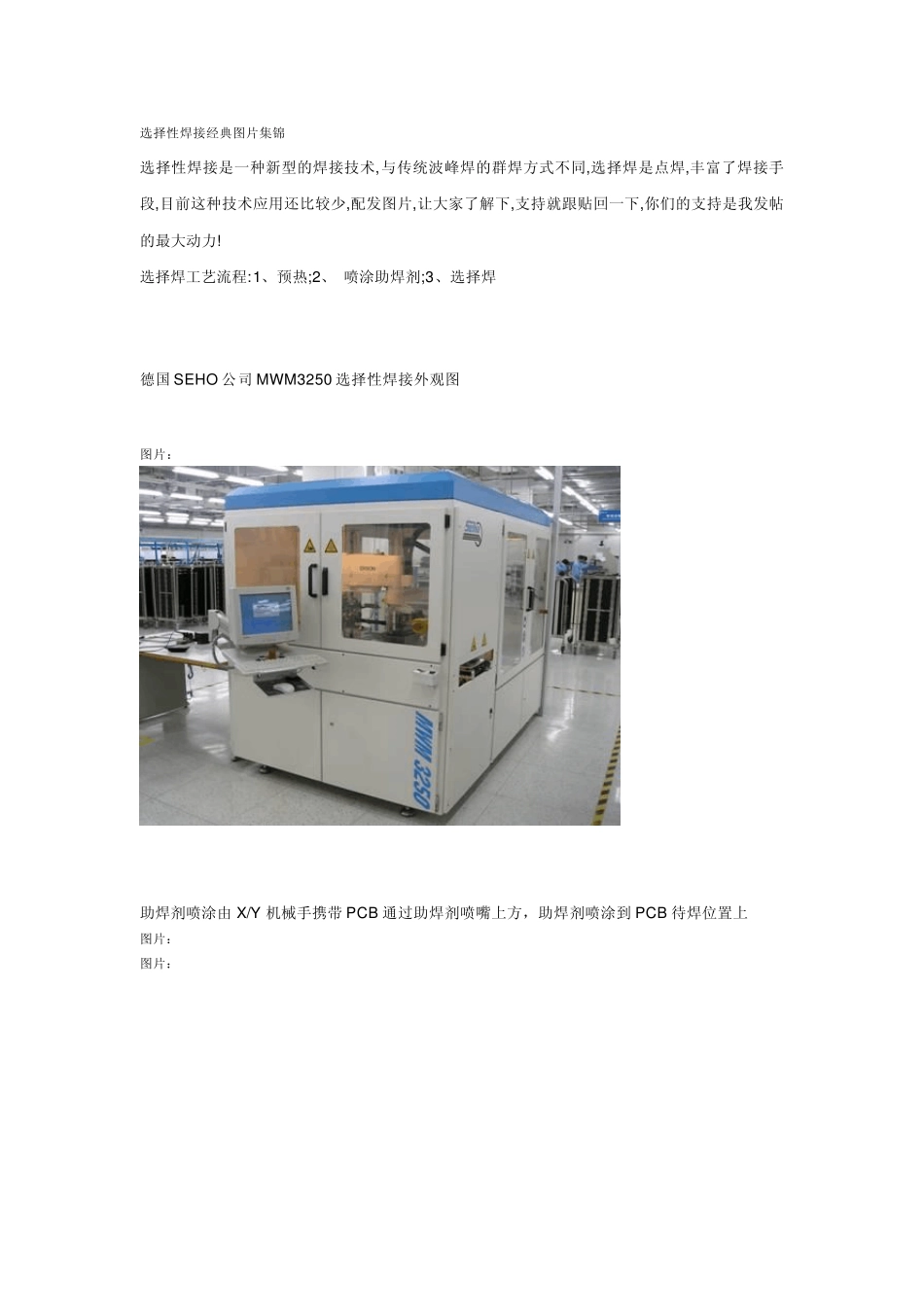

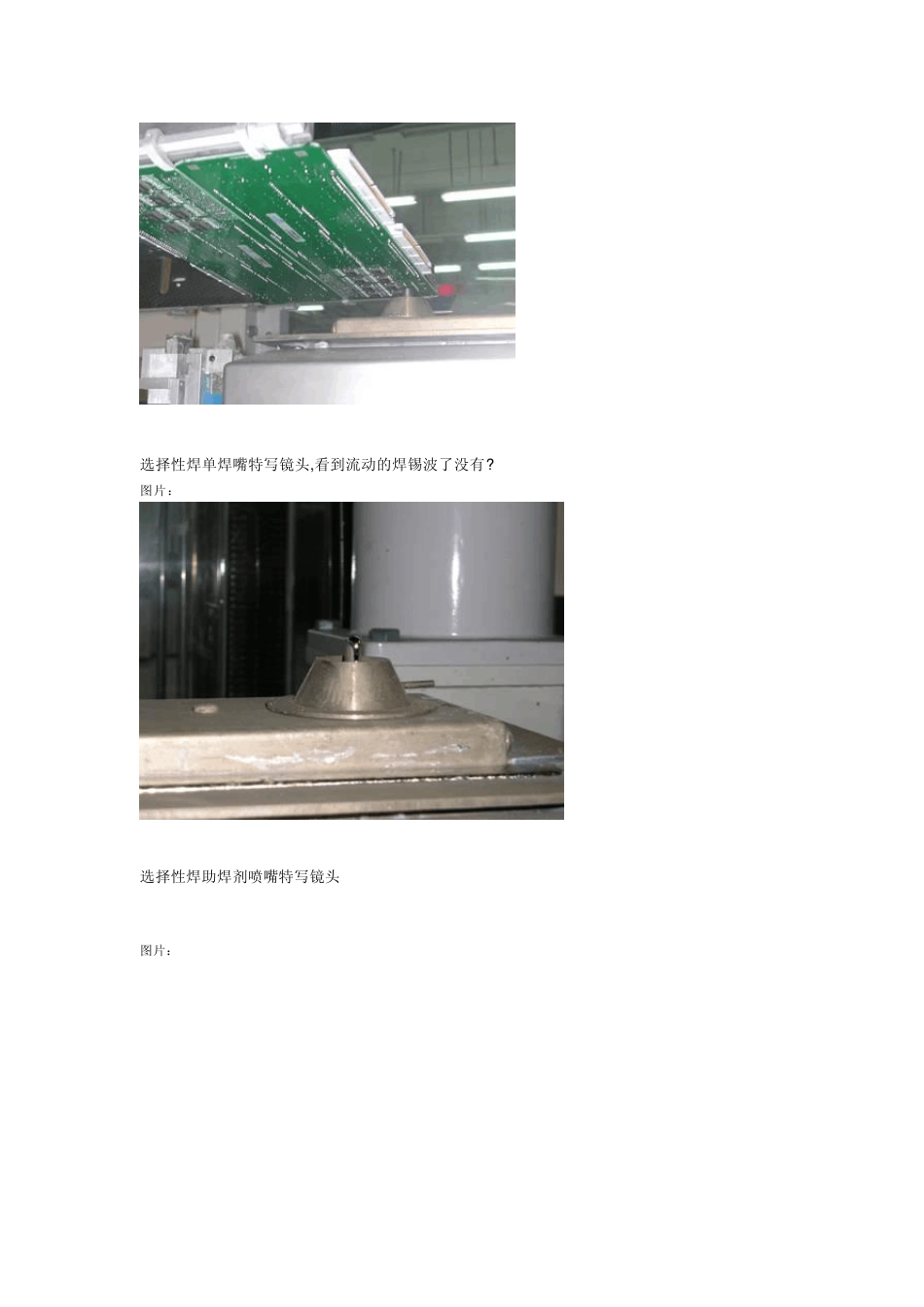

选择性焊接经典图片集锦 选择性焊接是一种新型的焊接技术,与传统波峰焊的群焊方式不同,选择焊是点焊,丰富了焊接手段,目前这种技术应用还比较少,配发图片,让大家了解下,支持就跟贴回一下,你们的支持是我发帖 的最大动力! 选择焊工艺流程:1、预热;2、 喷涂助焊剂;3、选择焊 德国 SEHO 公司 MWM3250 选择性焊接外观图 图片： 助焊剂喷涂由 X/Y机械手携带 PCB 通过助焊剂喷嘴上方，助焊剂喷涂到 PCB 待焊位置上 图片： 图片： 在选择性焊接工艺中的预热主要目的不是减少热应力，而是为了去除溶剂预干燥助焊剂，在进入焊锡波前，使得焊剂有正确的粘度。 图片： 机械手夹持 PCB 在单个小焊嘴焊锡波上完成焊接 图片： 选择性焊单焊嘴特写镜头,看到流动的焊锡波了没有? 图片： 选择性焊助焊剂喷嘴特写镜头 图片： 选择性波峰焊是点焊方式(针对局部焊点),波峰焊是群焊方式,但焊接面上有高密度贴片元件或者细间距元件时,传统波峰焊无法处理,这时候选择焊的优势就体现出来了. 与波峰焊相比,选择焊的速度慢了点,但它的可靠性等足以弥补它的缺陷，而且丰富了焊接手段得到了大量应用。 为保证单点式焊嘴波峰高度的稳定，单点式焊嘴应该是这样的 说起离线型选择性焊锡机器，大家看看这一台的占地地方，不好意思图好象太大了 顺便也给大家看看IN LIN E 机器的占地情况。大家注意，这是全世界最紧凑的选择性焊锡机器 选择性焊锡机器的助焊剂的喷涂也该是选择性可编程的。这是全世界最好的助焊剂喷嘴，是超声雾化的，当然价格也贵。市场上也有多种其他的，价格便宜很多，性能也自然差了一些。如果您买机器的话最好确认一下是不是超声雾化。我知道国内一著名厂家用的不是超声雾化的，不知是否被骗了，反正至今助焊剂的喷涂一直有问题。 选择性焊锡机器比起波峰焊机器来说，效率肯定是要低一些。但如果用下面的这种专门焊嘴，现在的最快速度也已经可以达到 15 秒的CYCLE 时间，其实都可以媲美波峰焊机器了。当然这只适合于大批量生产。 想再深入探讨的朋友可以同我联系。其实业内专业人士应该知道，现在世界上的头号选择性设备供应商是谁，市场份额说明了一切。有些人喜欢老吹世界第一什么的，搞得跟脑白金的广告似的。 相对来说，采用板动方式的选择焊机器其制程灵活性稍高。它所额外提供的倾斜板的能力虽然对很大一部分 PCB 来说是无所谓的，但对一些比较难焊的板子（如超过 5m m ，层数较多等）是至关重要的。如同...
