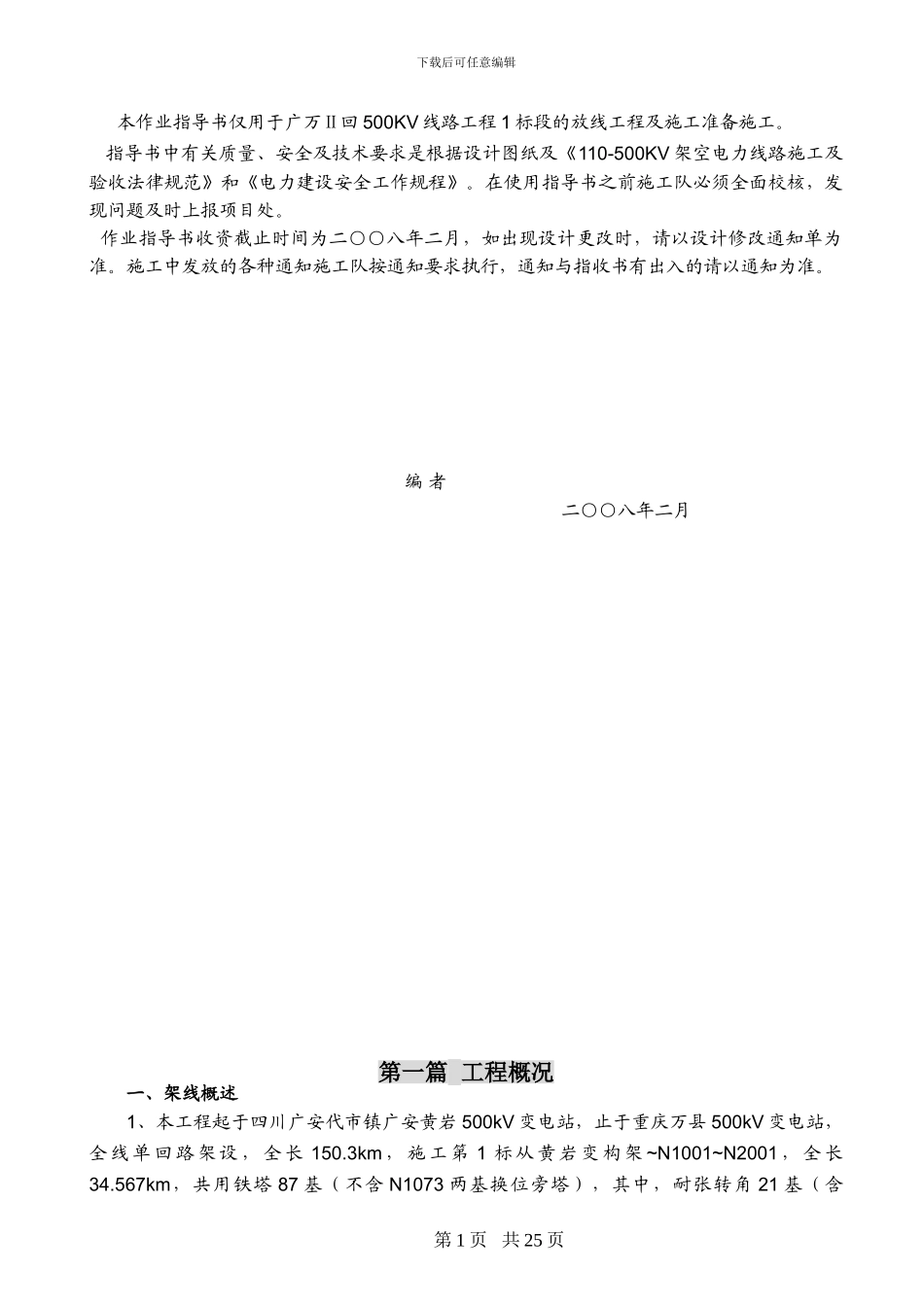

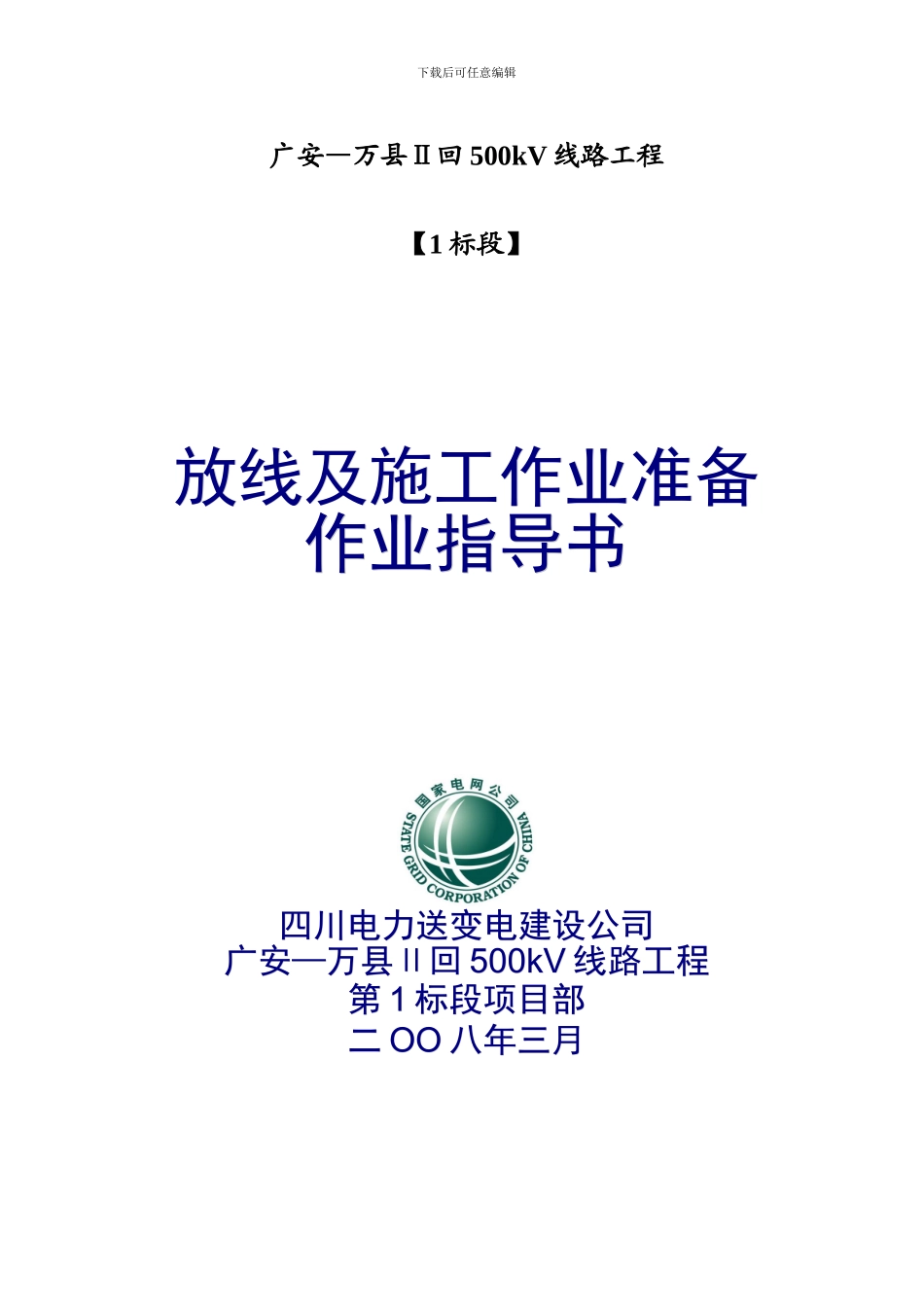

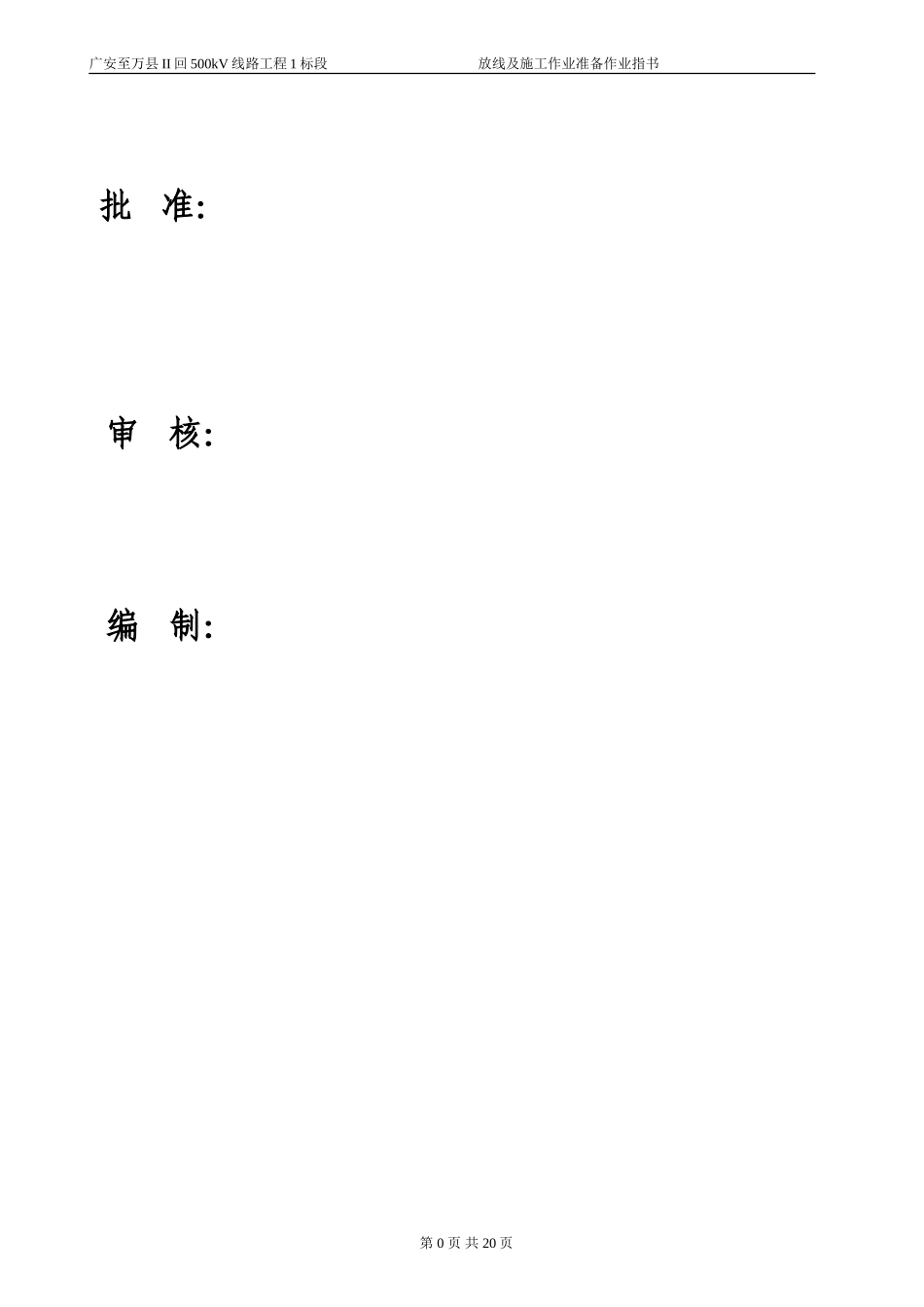

下载后可任意编辑广安—万县Ⅱ回 500kV 线路工程【1 标段】放线及施工作业准备放线及施工作业准备作业指导书作业指导书四川电力送变电建设公司四川电力送变电建设公司广安—万县Ⅱ回广安—万县Ⅱ回 500kV500kV 线路工程线路工程第第 11 标段项目部标段项目部二二 OOOO 八年三月八年三月广安至万县 II 回 500kV 线路工程 1 标段 放线及施工作业准备作业指书 批 准： 审 核：编 制： 前 言前 言第 0 页 共 20 页下载后可任意编辑本作业指导书仅用于广万Ⅱ回 500KV 线路工程 1 标段的放线工程及施工准备施工。 指导书中有关质量、安全及技术要求是根据设计图纸及《110-500KV 架空电力线路施工及验收法律规范》和《电力建设安全工作规程》。在使用指导书之前施工队必须全面校核，发现问题及时上报项目处。 作业指导书收资截止时间为二○○八年二月，如出现设计更改时，请以设计修改通知单为准。施工中发放的各种通知施工队按通知要求执行，通知与指收书有出入的请以通知为准。 编 者 二○○八年二月第一篇 工程概况一、架线概述1、本工程起于四川广安代市镇广安黄岩 500kV 变电站，止于重庆万县 500kV 变电站，全 线 单 回 路 架 设 ， 全 长 150.3km ， 施 工 第 1 标 从 黄 岩 变 构 架 ~N1001~N2001 ， 全 长34.567km，共用铁塔 87 基（不含 N1073 两基换位旁塔），其中，耐张转角 21 基（含 第 1 页 共 25 页下载后可任意编辑N1073 换位塔），共计 22 个耐张段，线路从广安变（送电侧，后，小号）至万县变（受电侧，前，大号）编号，设计最大风速 30m/s，设计最大覆冰为：5mm、10mm、20mm。2、本工程导地线及防振锺安装使用情况分界塔位序号塔号地线规格及安全系数冰区防振锺安装距离导 线 规 格 及安全系数备注地线导线1变电站构架LBGJ-120-40ACn=2.85mmFR-21.0mFR-41.42m4XLGJ－400/35n=2.52N10013N1028GJ-80n=4.0FR-20.75m4N105410mmFR-20.71mFR-41.37m5N1056GJ-100 n=3.220mm无无4XLGJ－400/50n=2.56N1063GJ-80 n=4.010mmFR-20.71mFR-41.37m4XLGJ－400/35n=2.57N10695mmFR-20.75mFR-41.42m8N2001说明：（1）10mm 冰区包括 N1054 及 N1069 塔，20mm 冰区凶包括 N1056，N1063 塔，（2）防振锺安装距离起始点，悬垂线夹——线夹船体中心，耐张线夹——线夹连接螺栓孔中心，防振锺——防振锺夹板中心。（3）20mm 重冰区不安装防振锺，导地...
