透平膨胀机的维护与检修规程VIP免费

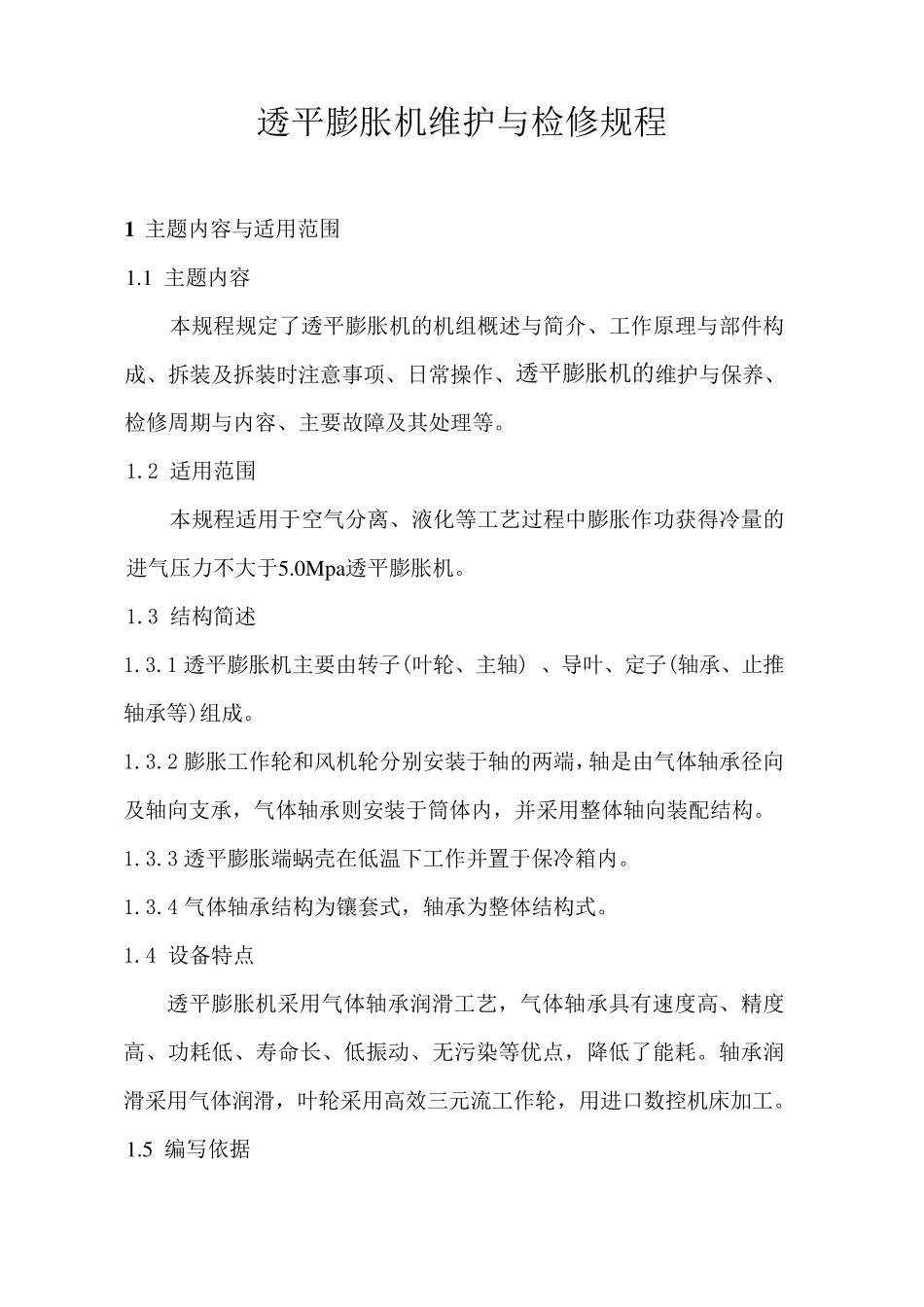

透平膨胀机维护与检修规程 1 主题内容与适用范围 1.1 主题内容 本规程规定了透平膨胀机的机组概述与简介、工作原理与部件构成、拆装及拆装时注意事项、日常操作、透平膨胀机的维护与保养、检修周期与内容、主要故障及其处理等。 1.2 适用范围 本规程适用于空气分离、液化等工艺过程中膨胀作功获得冷量的进气压力不大于5.0Mpa透平膨胀机。 1.3 结构简述 1.3.1 透平膨胀机主要由转子(叶轮、主轴) 、导叶、定子(轴承、止推轴承等)组成。 1.3.2 膨胀工作轮和风机轮分别安装于轴的两端，轴是由气体轴承径向及轴向支承，气体轴承则安装于筒体内，并采用整体轴向装配结构。 1.3.3 透平膨胀端蜗壳在低温下工作并置于保冷箱内。 1.3.4 气体轴承结构为镶套式，轴承为整体结构式。 1.4 设备特点 透平膨胀机采用气体轴承润滑工艺，气体轴承具有速度高、精度高、功耗低、寿命长、低振动、无污染等优点，降低了能耗。轴承润滑采用气体润滑，叶轮采用高效三元流工作轮，用进口数控机床加工。 1.5 编写依据 上海启元空分技术发展有限公司设备说明书。 2 完好标准 2.1 零、部件 2.1.1 设备本体及各零、部件完整齐全。 2.1.2 各连接螺栓齐全、紧固。 2.1.3 压力表、调节阀等仪表齐全、灵敏，量程符合规定，并定期校验。 2.1.4 各部件安装配合间隙符合规定要求。 2.1.5 附属阀门、管件、管线油漆完整，标志明显。 2.2 运行性能 2.2.1 运转正常，无异常振动、杂音等现象。 2.2.2 压力、流量平稳，各部件温度正常。 2.3 技术资料 2.3.1 有设备总图或结构图、易损件图。 2.3.2 有使用说明书、产品合格证、质量证明书。 2.3.3 操作规程、维护检修规程齐全。 2.3.4 设备档案齐全，数据准确可靠，包括： a.安装及试车验收资料。 b.设备运行记录。 c.历次检修及验收记录。 d.设备缺陷及事故情况记录。 3 设备维护 3 .1 日常维护 3 .1 .1 每两小时检查： 3 .1 .1 .1 膨胀机进出口温度、增压机进出口温度。 3 .1 .1 .2 膨胀机进出口压力与间隙压力，增压机进出口压力。 3 .1 .1 .3 轴承温度。 3 .1 .1 .4 轴承进油压力、油温。 3 .1 .1 .5 密封气压力。 3 .1 .2 每天检查： 3 .1 .2 .1 油箱油面。 3 .1 .2 .2 所有管道的严密性。 3 .1 .2 .3 紧急切断阀，每次开车前和停车后均应进行检查。 3 .1 .3 每2 月至少检查一次： 3 .1 .3 .1 检查油的润滑...
