透水混凝土配比公式VIP免费

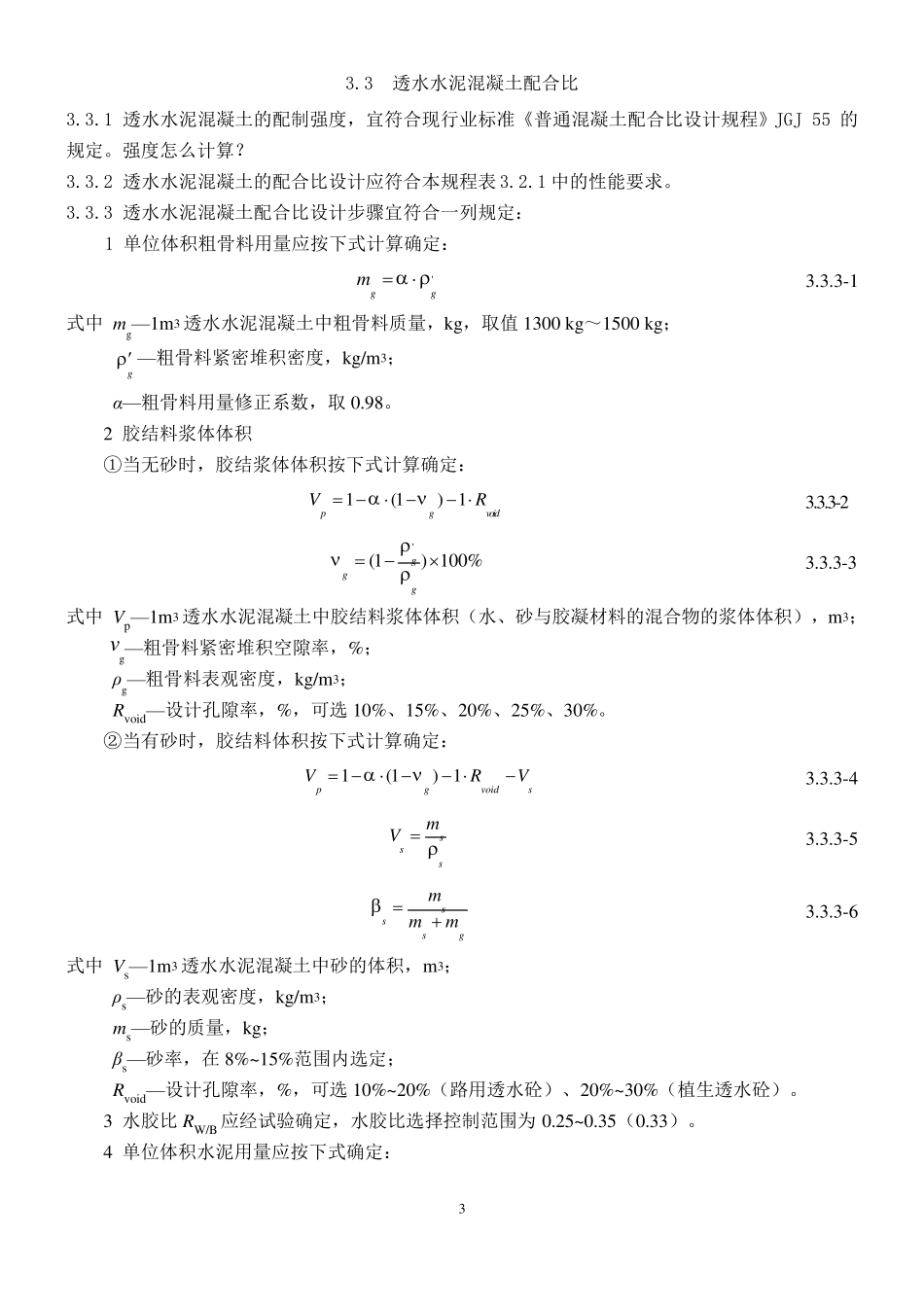

1 透水混凝土配合比设计方法 3 材 料[1] 3.1 原材料 3.1.1 水泥应采用强度等级不低于42.5 级的硅酸盐水泥或普通硅酸盐水泥，质量应符合现行国家标准《通用硅酸盐水泥》GB 175 的要求。不同等级、厂牌、品种、出厂日期的水泥不得混存、混用。 3.1.2 外加剂应符合现行国家标准《混凝土外加剂》GB 8076 的规定。 3.1.3 透水混凝土采用的增强料按表 1.1 选用。 表 3.1 增强材料的主要技术指标 （待测定） 类别 成份 掺量范围 (%) 强度增长率 (%) 主要技术指标 掺量 强度增长 有机类 聚合物乳液 无机盐类 Na2CO3,Na2SO4，CaCl2 矿物材料 硅藻土 工业副产物 硅灰 超细矿渣粉 超细粉煤灰 3.1.4 透水混凝土粗骨料 透水水泥混凝土采用的集料，必须使用质地坚硬、耐久、洁净、密实的碎石、卵石及陶粒，碎石的性能指标应符合一行国家标准《建筑用卵石、碎石》GB/T 14685 中的要求，并符合表 3.1.4规定。 表 3.2 粗骨料的性能指标 混凝土用途 粗骨料种类 料径 (m m ) 含泥量 （按质量计） (%) 针片状颗粒含量 (按质量计) (%) 压碎值 (%) 表观密度 (kg/m 3) 堆积密度 (kg/m 3) 植生 碎石/卵石 20～31.5 ＜1.0 ＜15.0 ＜15.0 ＞2500 ＞1350 陶粒 10～31.5 ＜1.0 ＜15.0 ＞800 路面 碎石/卵石 5～10 ＜1.0 ＜15.0 ＜15.0 ＞2500 ＞1350 路基 碎石/卵石 10～31.5 ＜1.0 ＜15.0 ＜15.0 ＞2500 ＞1350 3.1.5 细骨料 2 常用建筑材料参考性能 材料 密度 (kg/m 3) 表观密度 (kg/m 3) 堆积密度 (kg/m 3) 孔隙率 (%) 水泥 2900－3100 1350 － 粉煤灰 2200 1300 矿渣粉 2900 1100 微硅灰 碎石 2670 1500 1.2% 砂 2650 - 1450 - 钢纤维 7854 － － 聚丙烯纤维 PVA 纤维 水 1000 - - - 减水剂 1100 - - - 3.2 透水混凝土 3.2.1 植生透水混凝土性能符合发下表 3.2.2 路面透水混凝土符合表3.2.2 规定 表3.2.2 路用透水混凝土的性能 项 目 要 求 耐磨性(磨坑长度),mm ≤30 透水系数,mm／s ≥0.5 抗冻性,% 25 次冻融循环后抗压强度损失率 ≤20 25 次冻融循环后质量损失率 ≤5 连续孔隙率，% ≥10 强度等级 C20 C30 抗压强度(28d)，MPa ≥20.0 ≥30.0 弯拉强度(28d)，MPa ≥2.5 ≥3.5 3 3.3 透水水泥混凝土配合比 3.3.1 透水水泥混凝土的配制强度，宜符合现行业标准《普通混...
