昌平移动通信临电方案交底

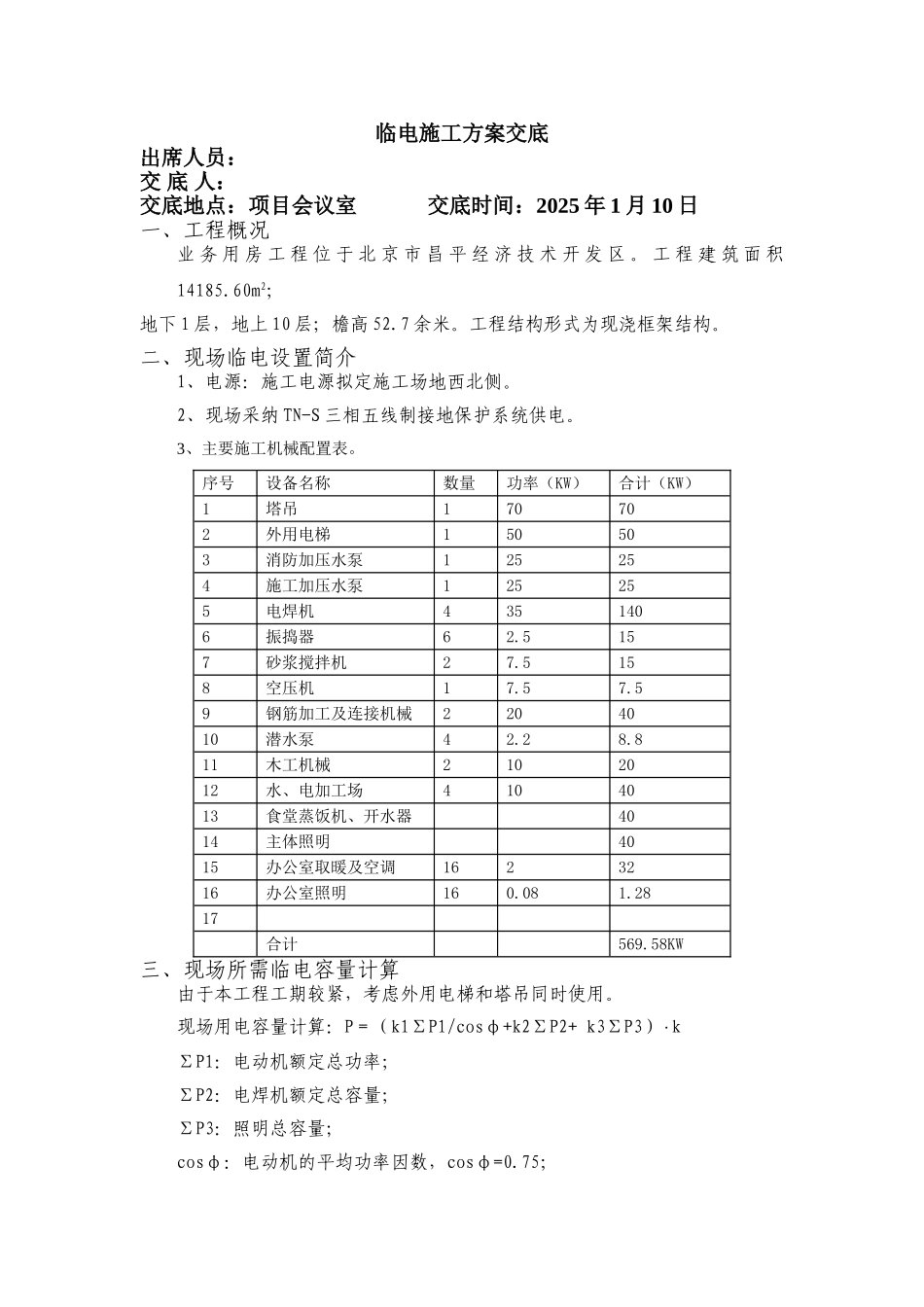

临电施工方案交底出席人员：交 底 人：交底地点：项目会议室 交底时间：2025 年 1 月 10 日一、工程概况业 务 用 房 工 程 位 于 北 京 市 昌 平 经 济 技 术 开 发 区 。 工 程 建 筑 面 积14185.60m2；地下 1 层，地上 10 层；檐高 52.7 余米。工程结构形式为现浇框架结构。二、现场临电设置简介1、电源：施工电源拟定施工场地西北侧。2、现场采纳 TN-S 三相五线制接地保护系统供电。3、主要施工机械配置表。序号设备名称数量功率（KW）合计（KW）1塔吊170702外用电梯150503消防加压水泵125254施工加压水泵125255电焊机4351406振捣器62.5157砂浆搅拌机27.5158空压机17.57.59钢筋加工及连接机械2204010潜水泵42.28.811木工机械2102012水、电加工场4104013食堂蒸饭机、开水器4014主体照明4015办公室取暖及空调1623216办公室照明160.081.2817合计569.58KW三、现场所需临电容量计算由于本工程工期较紧，考虑外用电梯和塔吊同时使用。现场用电容量计算：P＝（k1∑P1/cosφ+k2∑P2+ k3∑P3）k∑P1：电动机额定总功率；∑P2：电焊机额定总容量； ∑P3：照明总容量；cosφ：电动机的平均功率因数，cosφ=0.75；k1、k2、k3：需要系数，k1=0.7，k2=0.65，k3=0.95；k：同时使用系数，k=0.8。∴P =[（70+50+50+15+15+7.5+40+8.8+20+40）0.70.75 +1400.65+（40+40+32+1.28）0.95]0.8=(295.2+91+107.6) 0.8=493.80.8=395（kVA）所以现场变压器容量需要 400 KVA。四、现场电路布置1、电路布置⑴、布置原则施工现场用电应根据三级配电二级保护的原则；现场办公区、加工区和生产用电分开的原则；照明、动力用电分开的原则；塔吊单设回路的原则。以确保电流、电压稳定性，避开损坏办公设备。⑵、电路布置根据施工现场平面布置和现场施工要求，在现场西北侧配电室内设一总配电箱 AP，分别引出 N1、N2、N3、N4（一级电箱）四路电源至基坑边和办公、加工区，每条线路设临时一级电箱一台。其中塔吊和电梯由一级箱引致专用电箱控制，配电箱分布在现场需用地点，线路均采纳五芯电缆供电，电箱做重复接地。施工现场临电布置平面图详见附图。2、负荷计算公式及负荷计算: P30=KdPeS30=P30/cosψ103P30：有功功率，S30: 视在功率，cosψ: 功率因数，U=380V。负荷计算表编号用电设备名称设备容 量(kw)Pe需要系数kdcosψ计算负荷P30(kw)S30(KVA)I30(A)N1外用电梯500.70.7570.9电焊机*1400.650.75184....
