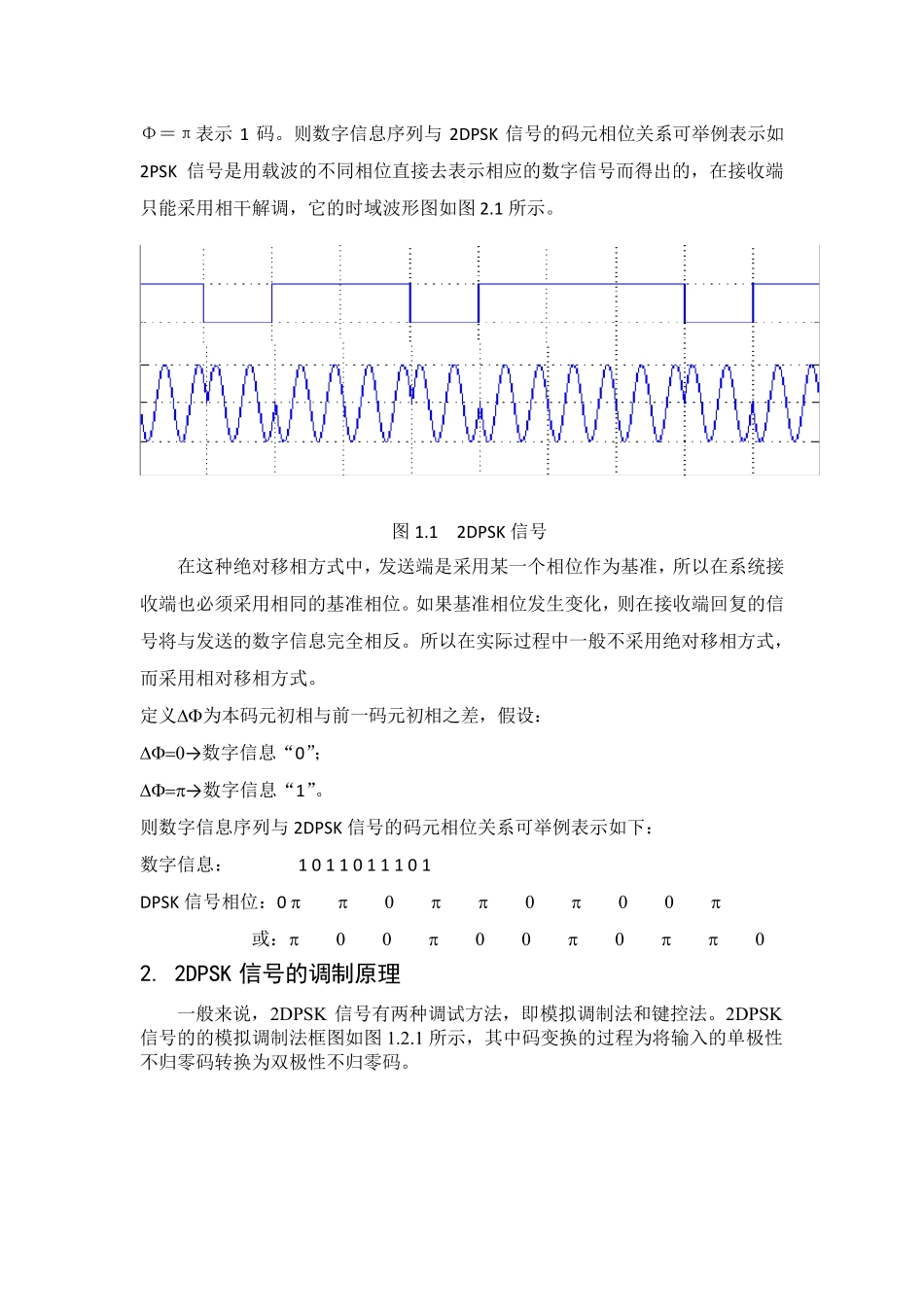

通信原理课程设计报告 一. 2DPSK 基本原理 1.2DPSK 信号原理 2DPSK 方式即是利用前后相邻码元的相对相位值去表示数字信息的一种方式。现假设用Φ表示本码元初相与前一码元初相之差，并规定：Φ＝0 表示0 码，Φ＝π表示 1 码。则数字信息序列与 2DPSK 信号的码元相位关系可举例表示如2PSK 信号是用载波的不同相位直接去表示相应的数字信号而得出的，在接收端只能采用相干解调，它的时域波形图如图 2.1 所示。 图 1.1 2DPSK 信号 在这种绝对移相方式中，发送端是采用某一个相位作为基准，所以在系统接收端也必须采用相同的基准相位。如果基准相位发生变化，则在接收端回复的信号将与发送的数字信息完全相反。所以在实际过程中一般不采用绝对移相方式，而采用相对移相方式。 定义为本码元初相与前一码元初相之差，假设： → 数字信息“0”； → 数字信息“1”。 则数字信息序列与 2DPSK 信号的码元相位关系可举例表示如下： 数字信息： 1 0 1 1 0 1 1 1 0 1 DPSK 信号相位：0  或：2. 2DPSK 信号的调制原理 一般来说，2DPSK 信号有两种调试方法，即模拟调制法和键控法。2DPSK信号的的模拟调制法框图如图 1.2.1 所示，其中码变换的过程为将输入的单极性不归零码转换为双极性不归零码。 图1.2.1 模拟调制法 2DPSK 信号的的键控调制法框图如图1.2.2 所示，其中码变换的过程为将输入的基带信号差分，即变为它的相对码。选相开关作用为当输入为数字信息“0” 时接相位 0，当输入数字信息为“1”时接 p i。 图1.2.2 键控法调制原理图 3. 2DPSK 信号的解调原理 2DPSK 信号最常用的解调方法有两种，一种是极性比较和码变换法，另一种是差分相干解调法。 (1) 2DPSK 信号解调的极性比较法 它的原理是 2DPSK 信号先经过带通滤波器，去除调制信号频带以外的在信道中混入的噪声，再与本地载波相乘，去掉调制信号中的载波成分，再经过低通滤波器去除高频成分，得到包含基带信号的低频信号，将其送入抽样判决器中进行抽样判决的到基带信号的差分码，再经过逆差分器，就得到了基带信号。它的原理框图如图1.3.1 所示。 码变换 相乘 载波 s(t) eo(t) 相乘器 低通滤波器 抽样判决器 2DPSK 带通滤波器 延迟 T 图 1.3.1 极性比...
