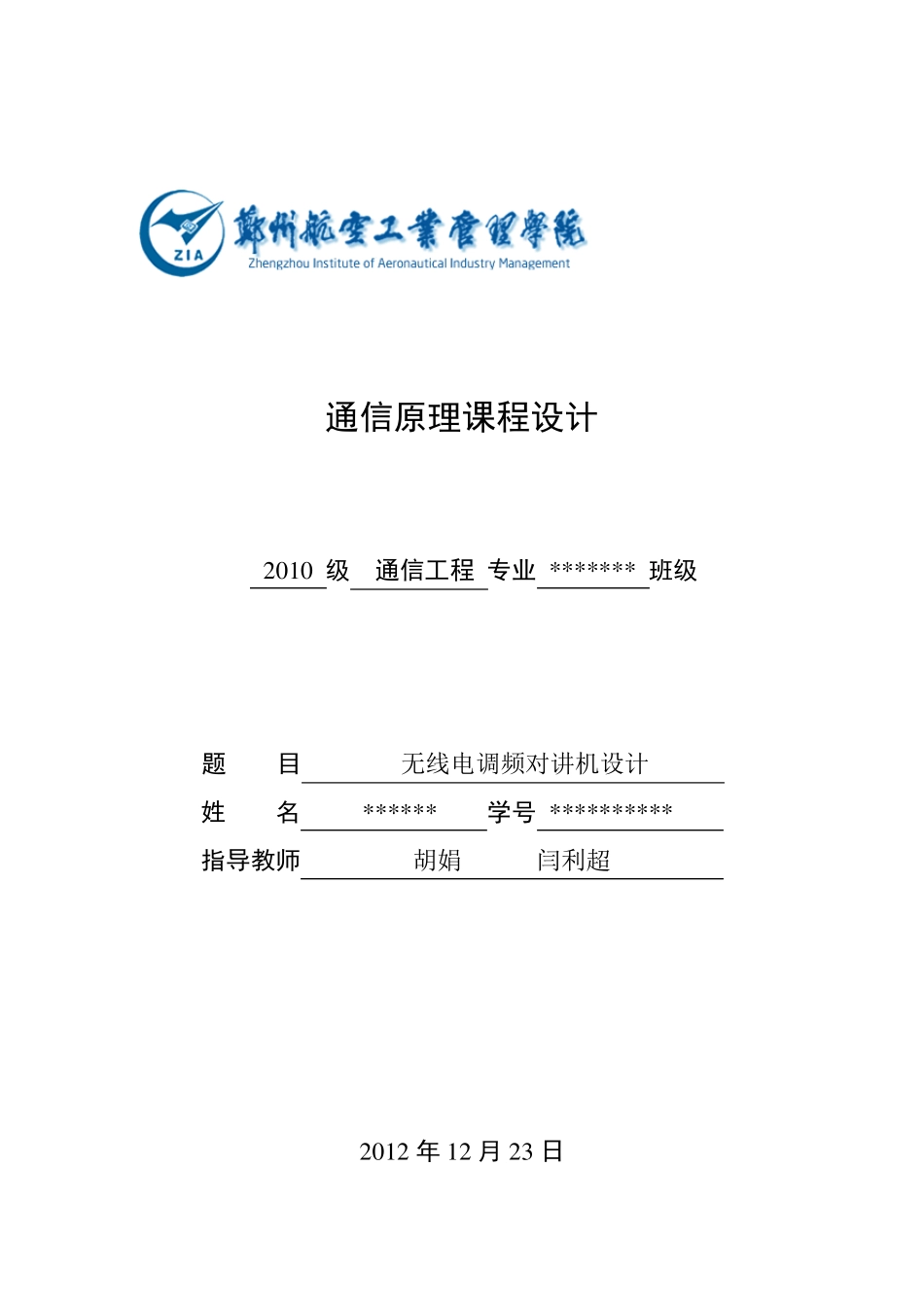

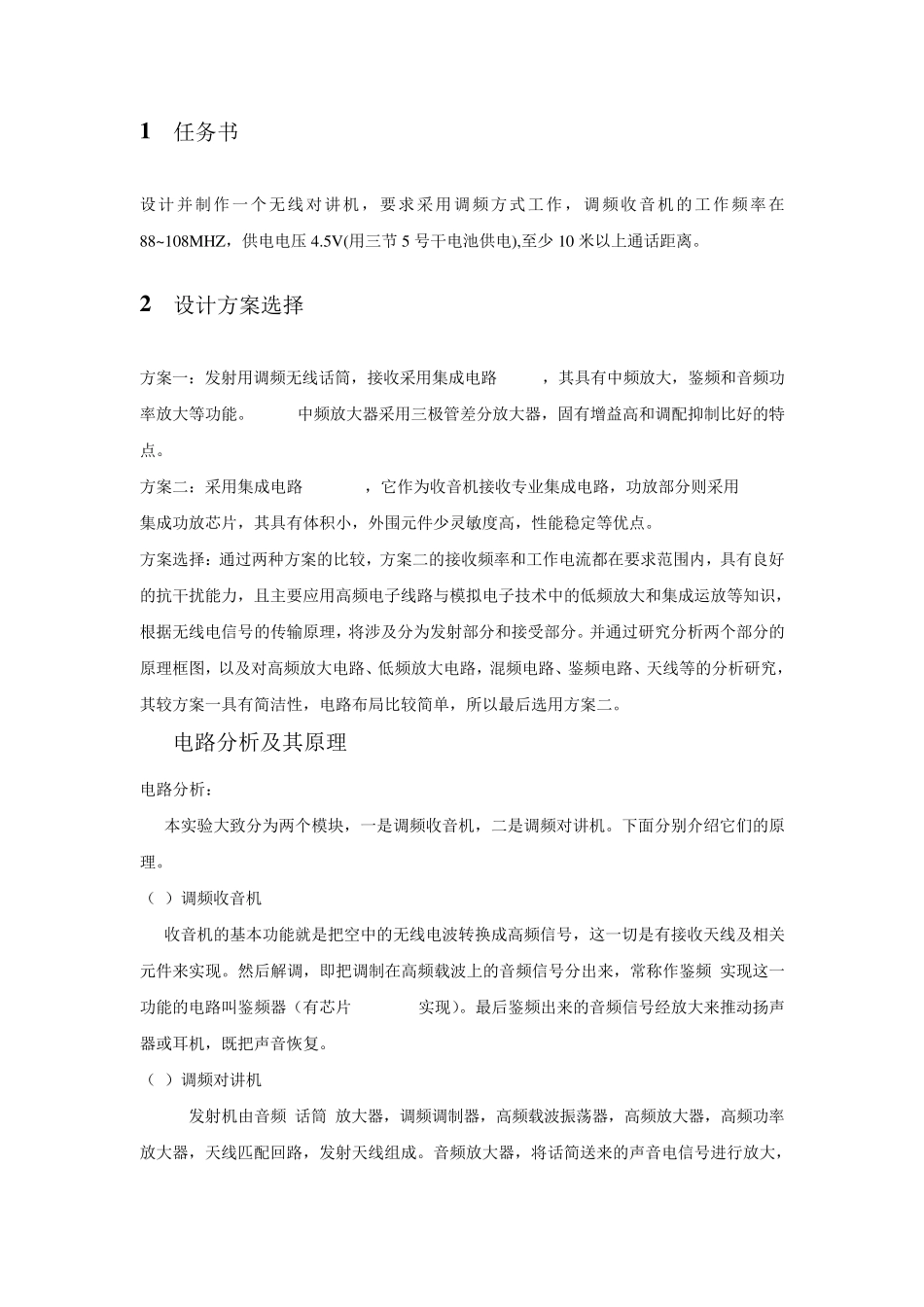

通信原理课程设计 2 0 1 0 级 通信工程 专业 * * * * * * * 班级 题 目 无线电调频对讲机设计 姓 名 * * * * * * 学号 * * * * * * * * * * 指导教师 胡娟 闫利超 2 0 1 2 年 1 2 月 2 3 日 1 任务书 设计并制作一个无线对讲机，要求采用调频方式工作， 调频收音机的工作频率在88~108MHZ，供电电压 4.5V(用三节 5 号干电池供电),至少 10 米以上通话距离。 2 设计方案选择 方案一：发射用调频无线话筒，接收采用集成电路 KC538，其具有中频放大，鉴频和音频功率放大等功能。KC538中频放大器采用三极管差分放大器，固有增益高和调配抑制比好的特点。 方案二：采用集成电路 UTC1800，它作为收音机接收专业集成电路，功放部分则采用 D2822集成功放芯片，其具有体积小，外围元件少灵敏度高，性能稳定等优点。 方案选择：通过两种方案的比较，方案二的接收频率和工作电流都在要求范围内，具有良好的抗干扰能力，且主要应用高频电子线路与模拟电子技术中的低频放大和集成运放等知识，根据无线电信号的传输原理，将涉及分为发射部分和接受部分。并通过研究分析两个部分的原理框图，以及对高频放大电路、低频放大电路，混频电路、鉴频电路、天线等的分析研究，其较方案一具有简洁性，电路布局比较简单，所以最后选用方案二。 3 电路分析及其原理 电路分析： 本实验大致分为两个模块，一是调频收音机，二是调频对讲机。下面分别介绍它们的原理。 （1）调频收音机 收音机的基本功能就是把空中的无线电波转换成高频信号，这一切是有接收天线及相关元件来实现。然后解调，即把调制在高频载波上的音频信号分出来，常称作鉴频 实现这一功能的电路叫鉴频器（有芯片 UTC1800实现）。最后鉴频出来的音频信号经放大来推动扬声器或耳机，既把声音恢复。 （2）调频对讲机 发射机由音频(话筒)放大器，调频调制器，高频载波振荡器，高频放大器，高频功率放大器，天线匹配回路，发射天线组成。音频放大器，将话简送来的声音电信号进行放大，以达到一定的幅度，去控制频率调制器，实现频率调制。 调频调制器中的变容管，其电容会随着其变容管两端电压的变化而改变。当变容管两端的电压变化是由音频信号控制时，其变容管的容量也将随着音频信号的变化发生改变。调制器中的变容管是高频载波振荡器组成中的一部分，其电容量发生改变时，高频载波的频率也作相应的变化，从而实现频率调制（载波...
