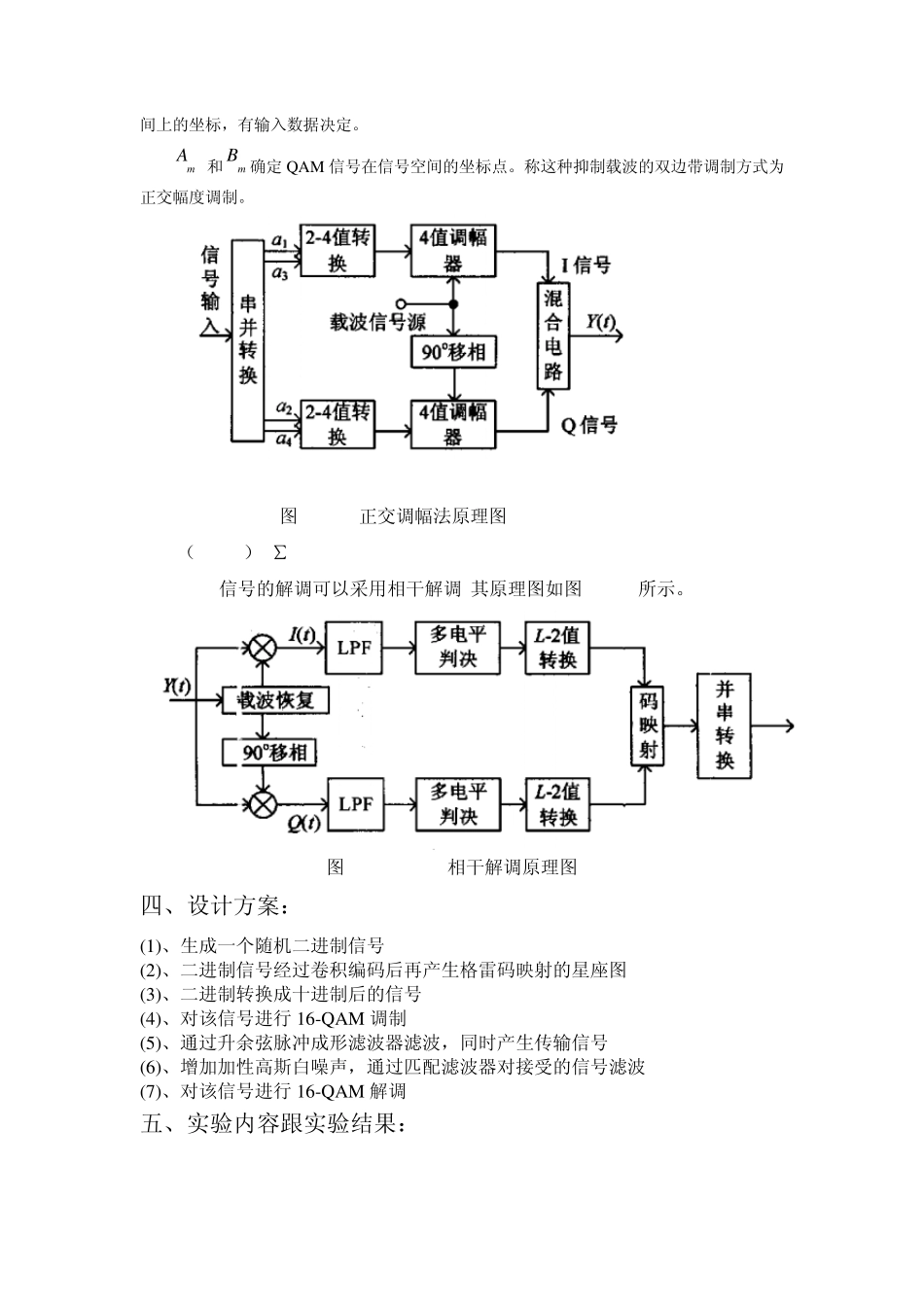

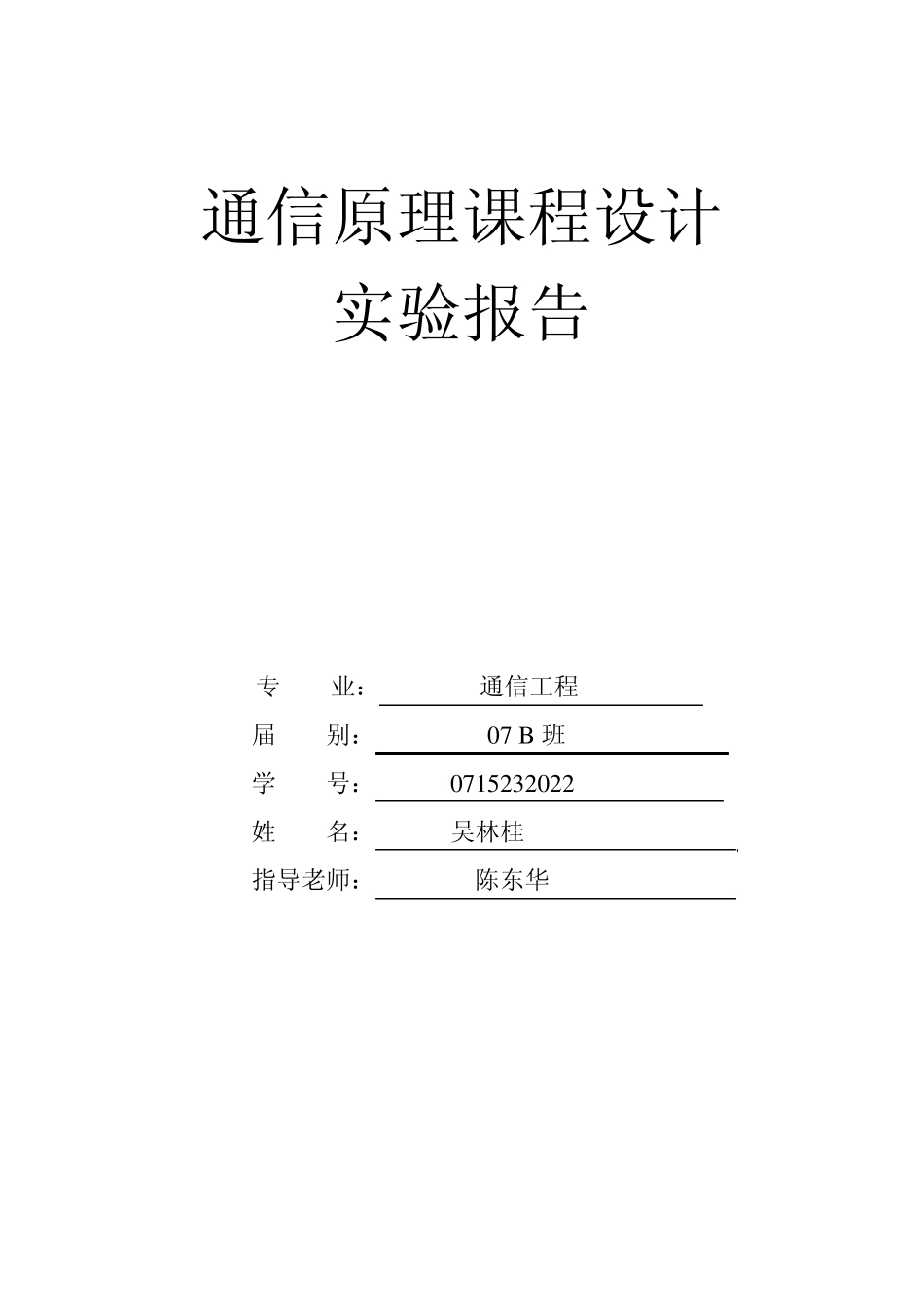

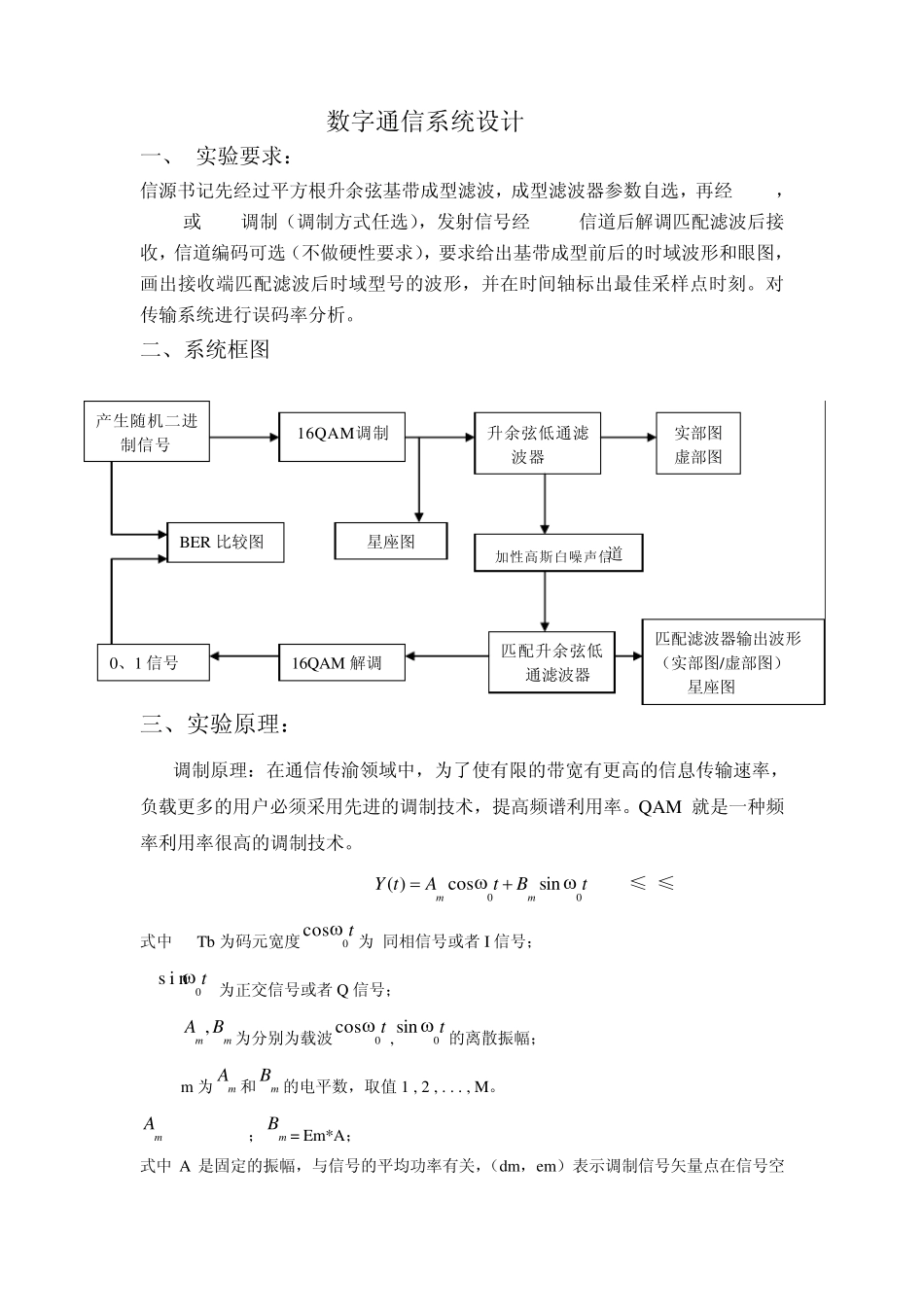

通信原理课程设计 实验报告 专 业： 通信工程 届 别： 07 B 班 学 号： 0715232022 姓 名： 吴林桂 指导老师： 陈东华 数字通信系统设计 一、 实验要求： 信源书记先经过平方根升余弦基带成型滤波，成型滤波器参数自选，再经 BPSK，QPSK或 QAM调制（调制方式任选），发射信号经 AWGN信道后解调匹配滤波后接收，信道编码可选（不做硬性要求），要求给出基带成型前后的时域波形和眼图，画出接收端匹配滤波后时域型号的波形，并在时间轴标出最佳采样点时刻。对传输系统进行误码率分析。 二、系统框图 三、实验原理： QAM调制原理：在通信传渝领域中，为了使有限的带宽有更高的信息传输速率，负载更多的用户必须采用先进的调制技术，提高频谱利用率。QAM 就是一种频率利用率很高的调制技术。 tBtAtYmm00sincos)( 0≤t≤Tb 式中 Tb 为码元宽度t0cos为 同相信号或者 I 信号； t0si n 为正交信号或者 Q 信号； mm BA ,为分别为载波t0cos,t0sin的离散振幅； m 为mA 和mB 的电平数，取值 1 , 2 , . . . , M。 mA = Dm*A ；mB = Em*A； 式中 A 是固定的振幅，与信号的平均功率有关，（dm，em）表示调制信号矢量点在信号空实部图 虚部图 0、1 信号 匹配滤波器输出波形 （实部图/虚部图） 星座图 16QAM 解调 星座图 BER 比较图 产生随机二进制信号 16QAM调制 升余弦低通滤波器 加性高斯白噪声信道 匹配升余弦低通滤波器 间上的坐标，有输入数据决定。 mA 和mB 确定QAM 信号在信号空间的坐标点。称这种抑制载波的双边带调制方式为正交幅度调制。 图3.3.2 正交调幅法原理图 Pav=（A*A/M）*∑(dm*dm+em*em) m=(1,M) QAM信号的解调可以采用相干解调,其原理图如图3.3.5所示。 图3.3.5 QAM相干解调原理图 四、设计方案： (1)、生成一个随机二进制信号 (2)、二进制信号经过卷积编码后再产生格雷码映射的星座图 (3)、二进制转换成十进制后的信号 (4)、对该信号进行 16-QAM 调制 (5)、通过升余弦脉冲成形滤波器滤波，同时产生传输信号 (6)、增加加性高斯白噪声，通过匹配滤波器对接受的信号滤波 (7)、对该信号进行 16-QAM 解调 五、实验内容跟实验结果： 本方案是在“升余弦脉冲成形滤波器以及眼图”的示例的基础上修改得到的。要在编辑窗口查看原始代码，可在MATLAB 命令窗口中敲入以下命令行 edit commdoc_rrc 要查看本示例的完...
