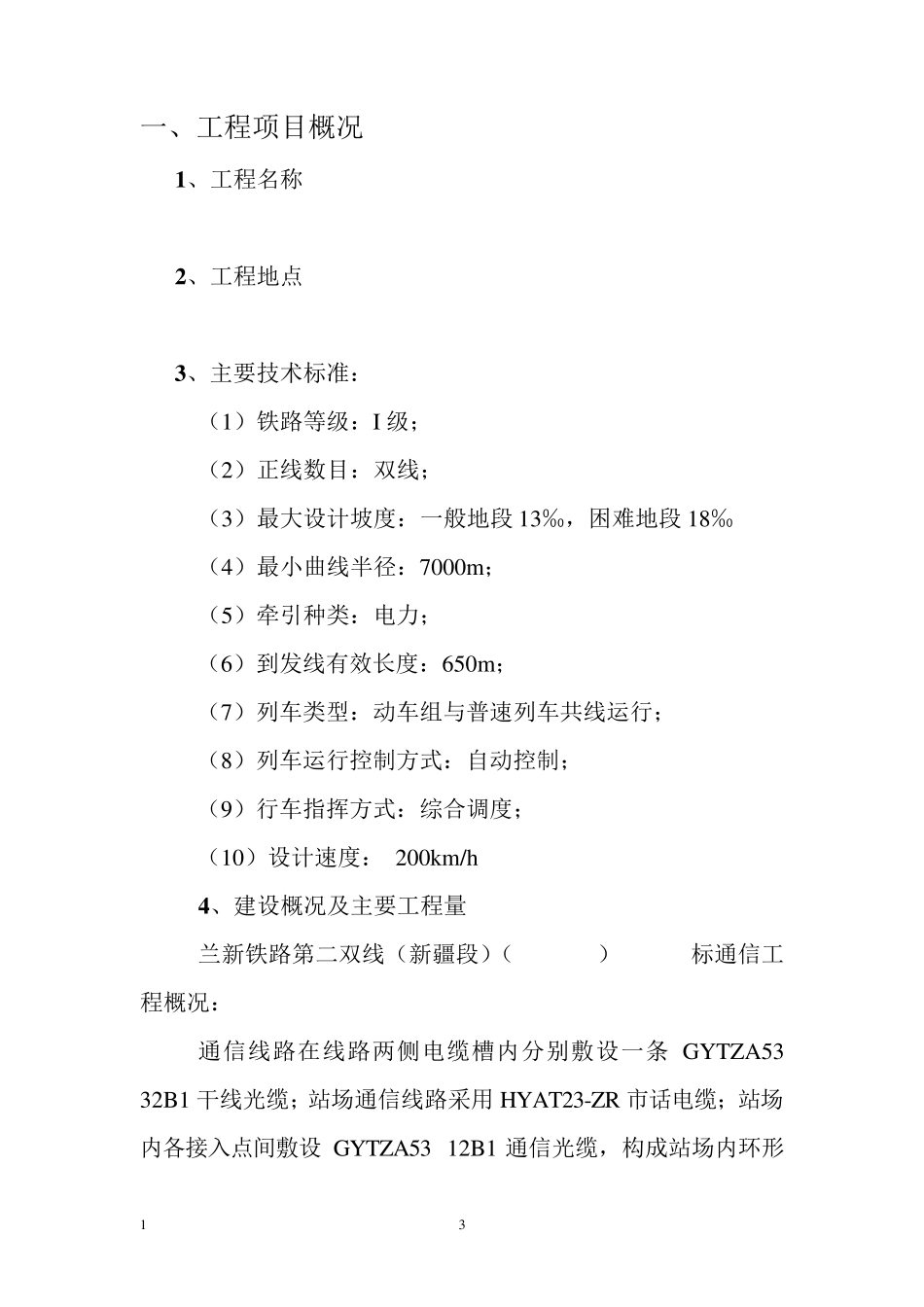

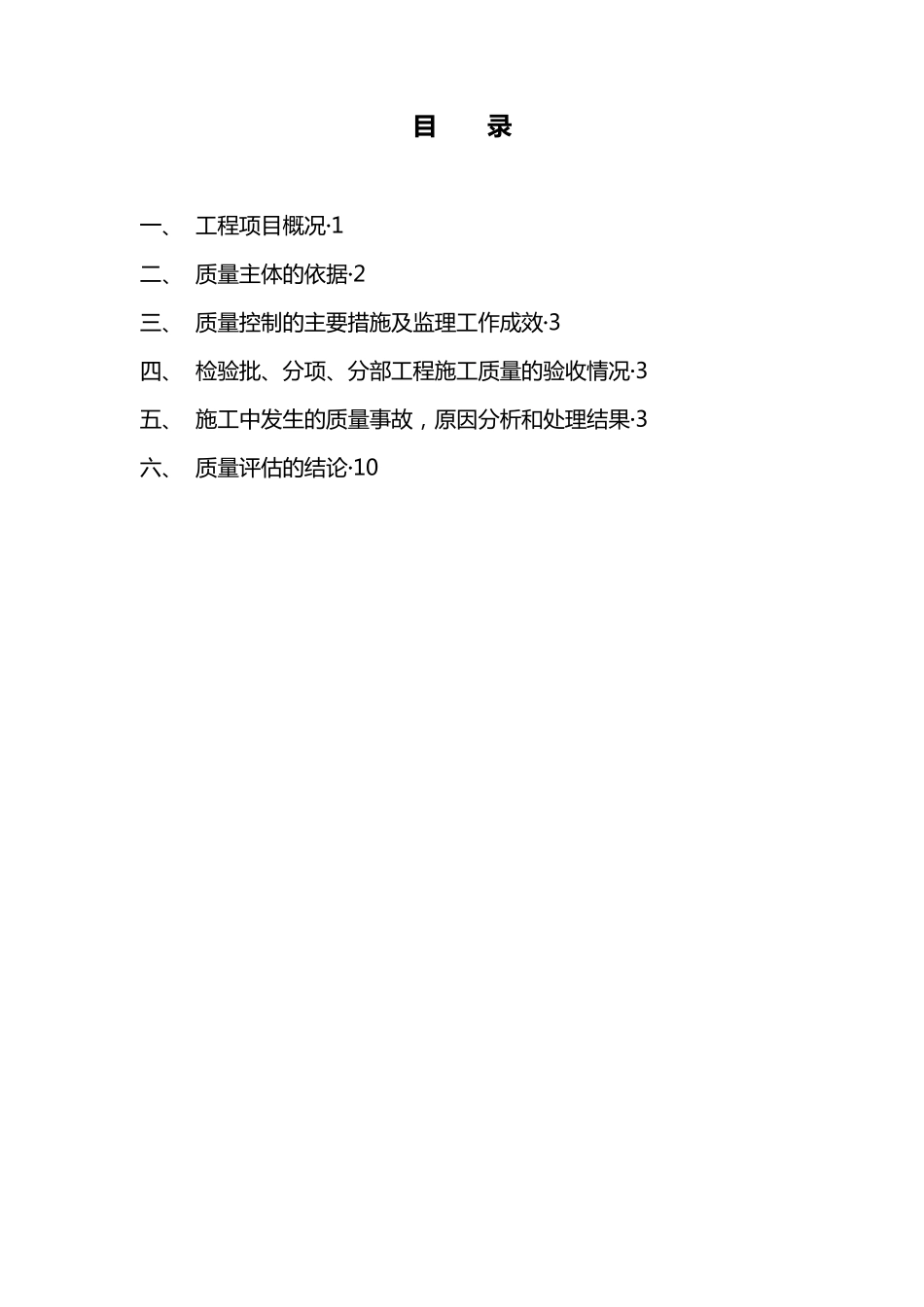

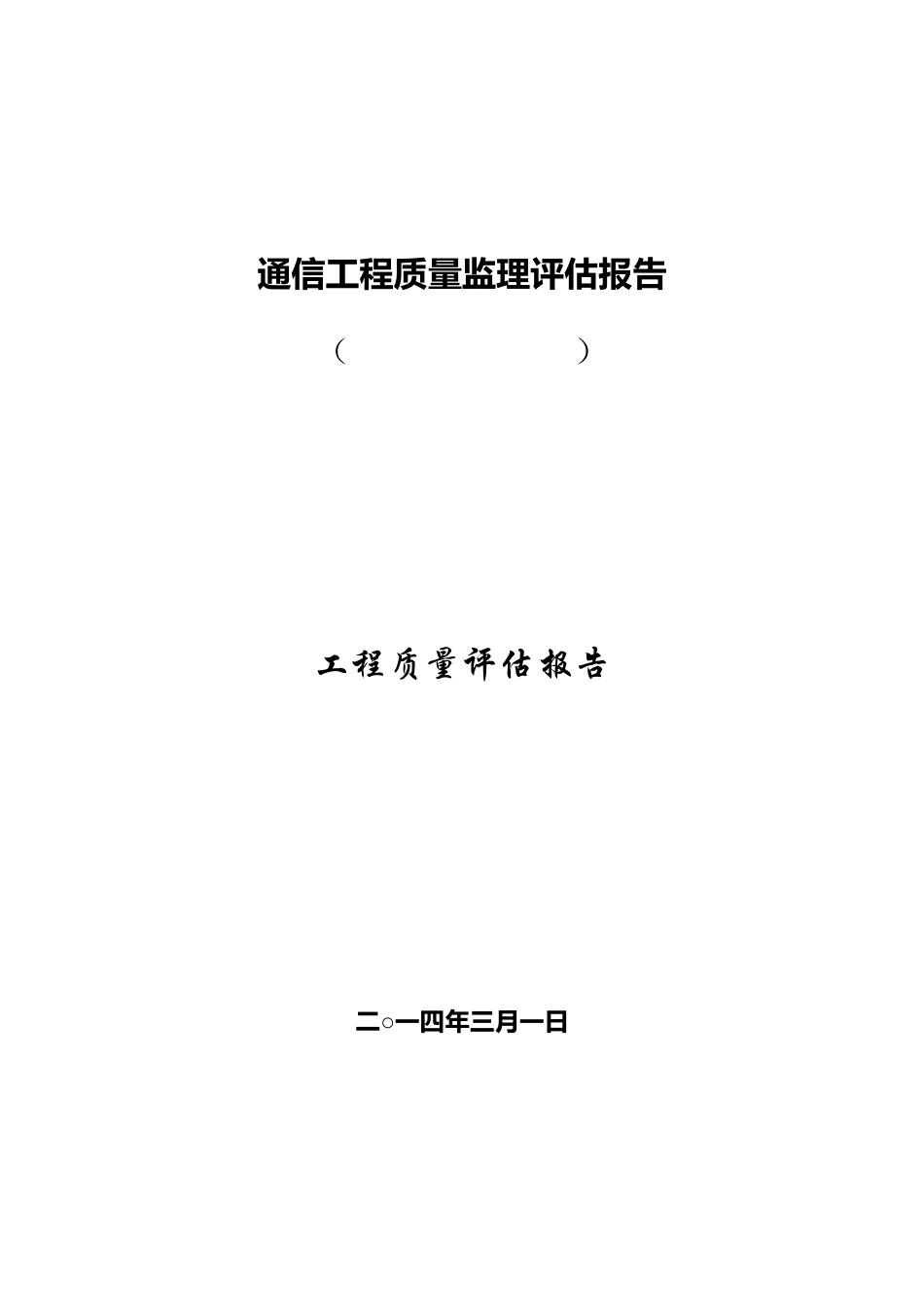

通 信 工 程 质 量 监 理 评 估 报 告 （ ） 工 程 质 量 评 估 报 告 二 ○一四年三月一日 目 录 一 、 工 程 项 目 概 况 ··1 二 、 质 量 主 体 的 依 据 ··2 三 、 质 量 控 制 的 主 要 措 施 及 监 理 工 作 成 效 ··3 四 、 检 验 批 、分 项 、分 部 工 程 施 工 质 量 的 验 收 情 况 ··3 五 、 施 工 中 发 生 的 质 量 事 故 ， 原 因 分 析 和 处 理 结 果 ··3 六 、 质 量 评 估 的 结 论 ··10 1 3 一、工程项目概况 1 、工程名称 2 、工程地点 3 、主要技术标准： （1）铁路等级：I 级； （2）正线数目：双线； （3）最大设计坡度：一般地段13‰，困难地段18‰ （4）最小曲线半径：7000m ； （5）牵引种类：电力； （6）到发线有效长度：650m ； （7）列车类型：动车组与普速列车共线运行； （8）列车运行控制方式：自动控制； （9）行车指挥方式：综合调度； （10）设计速度： 200km /h 4 、建设概况及主要工程量 兰新铁路第二双线（新疆段）（ ） 标通信工程概况： 通信线路在线路两侧电缆槽内分别敷设一条 GYTZA53 32B1 干线光缆；站场通信线路采用 HYAT23-ZR 市话电缆；站场内各接入点间敷设GYTZA53 12B1 通信光缆，构成站场内环形 1 4 网络； 通信设备传输系统采用骨干中继层、接入层两层网络构成，通信承载网采用SDH-10Gb/s系统组建多业务传输平台骨干传输层；采用SDH-2.5G 系统组建多业务传输平台车站接入层；采用SDH-622M 系统组建多业务传输平台站场区间接入层； 为了实现各车站站内 10KV 变配电所、综合维修车间/工区、公安派出所等处的 2Mb/s、10M/100M 业务通道需求，在以上地点设置 SDH-622Mb/s 传输接入设备，利用站场内地区光缆环型接入各站 SDH-2.5Gb/s MSTP ADM 设备。 数据网采用核心层、汇聚层、接入层三层组网方式组建本线 IP 数据网。 通信业务包括固定通信业务网（区段调度、站场通信及公务通信系统）、移动通信业务网（无线调度、公务移动通信）、综合视频监控系统、应急通信系统、会议电视系统、电源及环境监控系统等。 传输信息类别有语音、数据、图像等。 本专业工程的主要工程量有：敷设干线光缆 153.5 公里，分歧光缆 6.680 公里，信号中继站通信设备安装 2 站，GSM-R无线通信基站设备安装 8...
