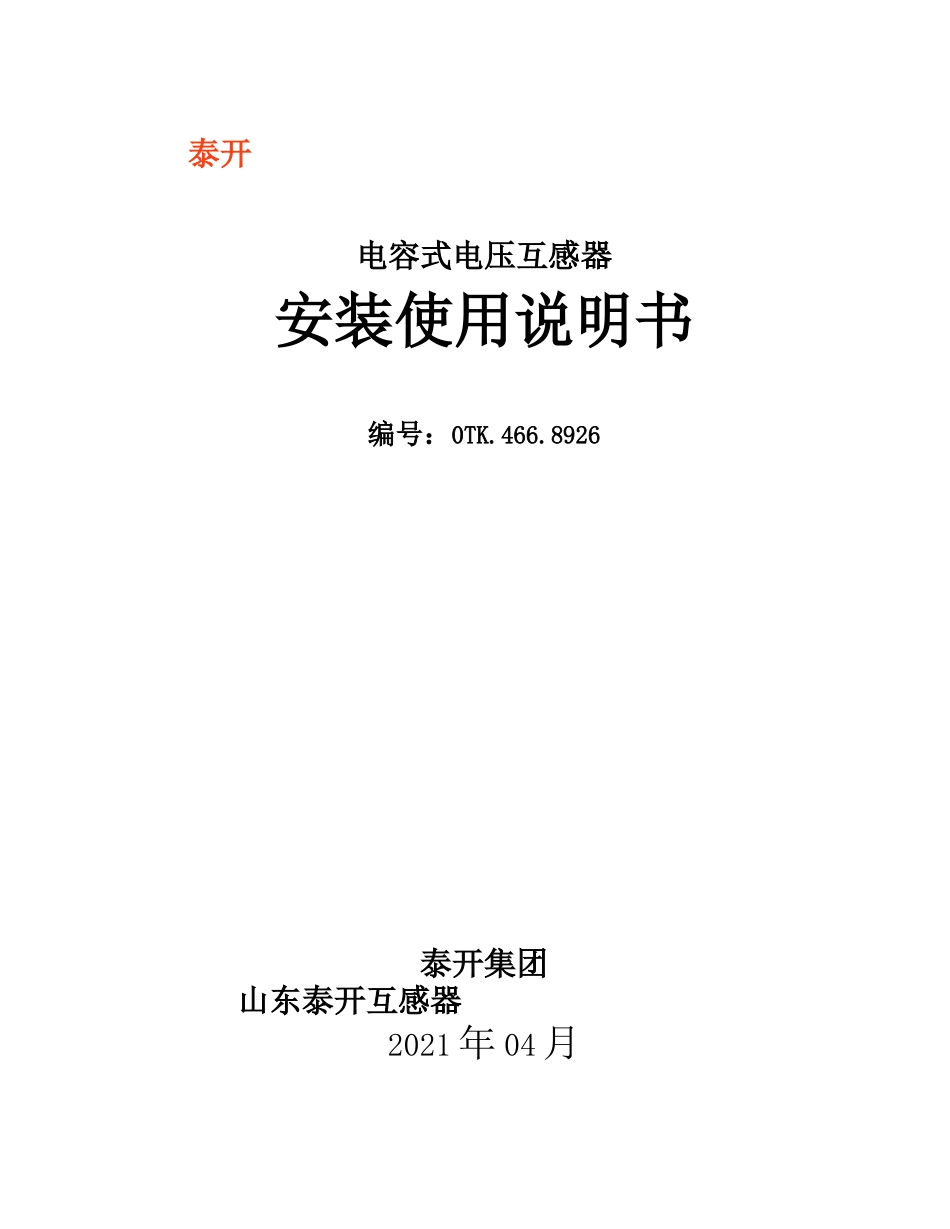

泰开电容式电压互感器安装使用说明书编号：0TK.466.8926泰开集团山东泰开互感器2021 年 04 月山东泰开互感器本使用说明书介绍了该产品的使用用途、使用环境、根本性能以及产品的运输、使用和维护.1 . 概述电容式电压互感器在频率为 50Hz 的高压及超高压电力系统中,接到线与地之间为电气测量 仪器、仪表和保护、限制装置提供电压信号并可兼作电力线路载波耦合装置中的耦合电容器. 1.1 产品型号含义1.2 使用条件互感器为户外装置,安装运行地区的周围空气温度为一 40〜+ 55℃,海拔不超过 2000m〔海 拔超过 2000m 的产品,根据用户和厂方双方协商,按用户的要求另行制造〕,风速不大于 150km/h, 地震烈度不超过 8 度,无严重污秽、震动和颠簸.2 . 主要规格及参数2.1 互感器可在 1.2 倍额定电压下长期运行；用于中性点有效接地系统的互感器可在 1.5 倍额定电压下运行30s.用于无自动切除对地故障的中性点非有效接地系统的互感器可在 1.9 倍 额定电压下运行 8h.2.2中间变压器绕组的连接组为 1/1/1/1 一 12 — 12 — 12 或 1/1/1 一 12 — 12.2.3互感器型号中带“H〞的产品爬电比距三 25mm/kV 〔按系统最高电压计算〕.2.4互感器绝缘水平见表 1.〔以铭牌参数为准〕2.5互感器的准确级及相对应的电压误差和相角差及工作条件见表 2.2.6 电容分压器的载波耦合电容 C 及高压电容 C1 和中压电容 C2 的电容偏差应不超过其额定 值的一 5%〜+10%,而 C1 及 C2 两者偏差之差不超过 5%.2.7电容分压器的介质损耗角正切值不大于 0.0015.2.8 互感器符合 GB/T4703?电容式电压互感器?、JB/T19749?耦合电容器及电容分压器?、 JJG314?测量用电压互感器?、IEC60044-5 的要求.电容式电压互感器山东泰开互感器2.9互感器主要技术参数见表 3.表 1 互感器绝缘水平 kV互感器的一次额定电压35/亚66/也110/ J3220/33330/J3系统额定电压3566110220330系统最高电压40.572.5126252363额定短时工频耐受电压 〔方均根值〕1min95160200/230395/460460/510额定雷电冲击耐受电压 〔峰值〕1.2/50〃S200350480/550950/10501175表 2 互感器工作条件及误差限值工程测量准确级保护准确级0.20.51.03.03P6P误差范围电压误差〔％〕±0.2±0.5±1.0±3.0±3.0±6.0相位差〔’〕±10±20±40不规定±120±240运行条件电压〔％〕80〜1205〜150〔或 5〜190〕⑤允许频率范围〔％〕99〜10196〜102允许温度范围温度类别的下限温度至...
