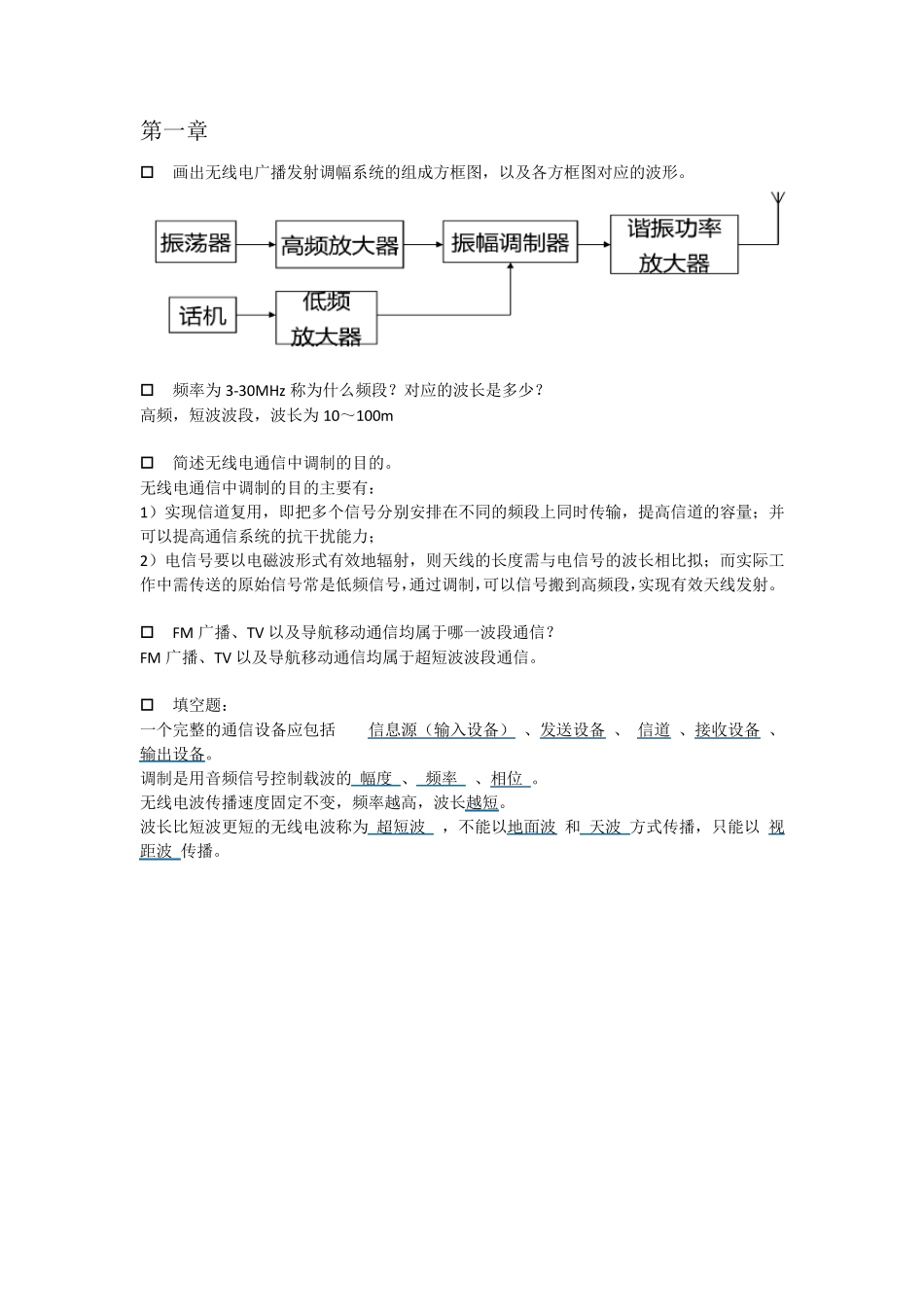

第一章  画出无线电广播发射调幅系统的组成方框图，以及各方框图对应的波形。  频率为3-30MHz称为什么频段？对应的波长是多少？ 高频，短波波段，波长为10～100m  简述无线电通信中调制的目的。 无线电通信中调制的目的主要有： 1）实现信道复用，即把多个信号分别安排在不同的频段上同时传输，提高信道的容量；并可以提高通信系统的抗干扰能力； 2）电信号要以电磁波形式有效地辐射，则天线的长度需与电信号的波长相比拟；而实际工作中需传送的原始信号常是低频信号，通过调制，可以信号搬到高频段，实现有效天线发射。  FM 广播、TV 以及导航移动通信均属于哪一波段通信？ FM 广播、TV 以及导航移动通信均属于超短波波段通信。  填空题： 一个完整的通信设备应包括 信息源（输入设备） 、发送设备 、 信道 、接收设备 、输出设备。 调制是用音频信号控制载波的 幅度 、 频率 、相位 。 无线电波传播速度固定不变，频率越高，波长越短。 波长比短波更短的无线电波称为 超短波 ，不能以地面波 和 天波 方式传播，只能以 视距波 传播。 第二章  谐振回路品质因数 Q 与通频带和选择性有什么关系？提高谐振回路的 Q 值，在电路上主要采用什么手段。 Q↑ ,选择性好，但通频带窄；提高 Q 值，在电路上可采用部分接入的方式，包括信号源和/或负载部分接入谐振回路。  小信号调谐放大器在性能上存在什么矛盾，解决该矛盾有什么途径。 高频小信号谐振放大器存在通频带和选择性的矛盾。选择性越好，通频带越窄，选择合适的Q 值，尽可能兼顾两者；当不能兼顾时，可采用耦合谐振回路的方式，即两个单谐振回路通过互感或电容临界耦合，获得理想的矩形系数。  影响小信号谐振放大器稳定性的因素是什么？可采用何措施来提高稳定性。 影响小信号谐振放大器稳定性的因素是晶体管存在内部反馈即方向传输导纳 y re 的作用。它把输出电压可以反馈到输入端, 引起输入电流的变化, 从而可能引起放大器工作不稳定。 可采用中和法和失配法来消减其影响；其中前者是在电路中引入一反馈，来抵消内部反馈的作用，达到放大器单向化的目的；而后者是通过牺牲增益来换取稳定，通过增大放大器的负载电导，使之与放大器输出电导不匹配，即失配，导致放大器放大倍数降低，以减小内部反馈的影响。采用失配法时为保证增益高的要求，常采用组合放大电路。  如图所示电路中，电感 L 的铜损电阻...
