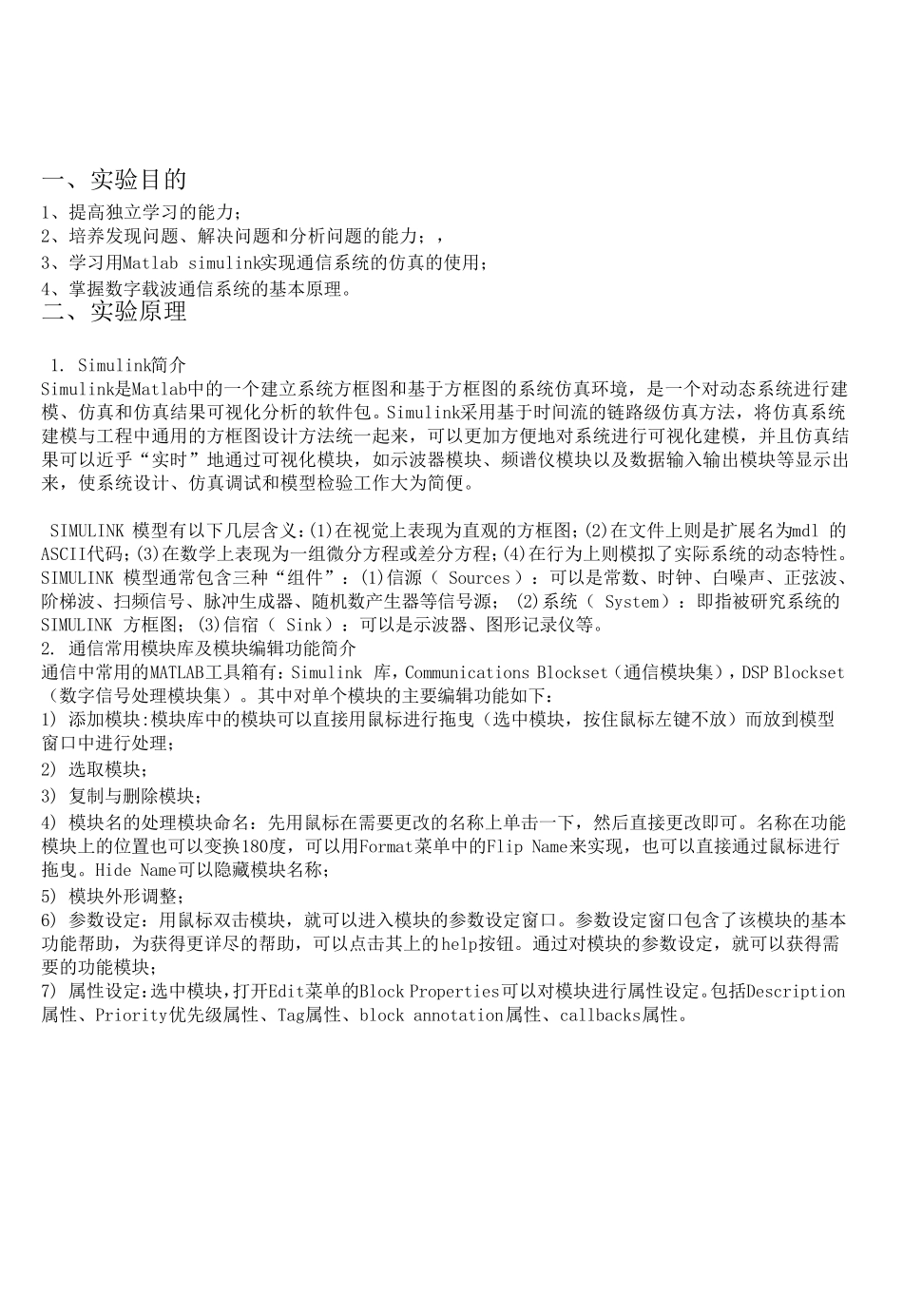

实验三通信系统的Simulink仿真 一、实验目的 1、提高独立学习的能力； 2、培养发现问题、解决问题和分析问题的能力；， 3、学习用Matlab simulink实现通信系统的仿真的使用； 4、掌握数字载波通信系统的基本原理。 二、实验原理 1. Simulink简介 Simulink是Matlab中的一个建立系统方框图和基于方框图的系统仿真环境，是一个对动态系统进行建模、仿真和仿真结果可视化分析的软件包。Simulink采用基于时间流的链路级仿真方法，将仿真系统建模与工程中通用的方框图设计方法统一起来，可以更加方便地对系统进行可视化建模，并且仿真结果可以近乎“实时”地通过可视化模块，如示波器模块、频谱仪模块以及数据输入输出模块等显示出来，使系统设计、仿真调试和模型检验工作大为简便。 SIMULINK 模型有以下几层含义：(1)在视觉上表现为直观的方框图；(2)在文件上则是扩展名为mdl 的ASCII代码；(3)在数学上表现为一组微分方程或差分方程；(4)在行为上则模拟了实际系统的动态特性。SIMULINK 模型通常包含三种“组件”：(1)信源（ Sources）：可以是常数、时钟、白噪声 、正 弦 波、阶 梯 波、扫 频信号 、脉 冲 生 成 器、随 机 数产 生 器等信号 源；(2)系统（ System）：即 指 被 研 究 系统的SIMULINK 方框图；(3)信宿 （ Sink）：可以是示波器、图形 记 录 仪等。 2. 通信常用模块库 及模块编 辑 功 能简介 通信中常用的MATLAB工具 箱 有：Simulink 库 ，Communications Blockset（通信模块集 ），DSP Blockset（数字信号 处 理模块集 ）。其 中对单 个模块的主 要 编 辑 功 能如下： 1) 添 加模块:模块库 中的模块可以直接 用鼠 标 进行拖 曳 （选 中模块，按 住 鼠 标 左 键 不 放 ）而 放 到 模型窗 口 中进行处 理； 2) 选 取 模块； 3) 复 制 与删 除 模块； 4) 模块名的处 理模块命 名：先 用鼠 标 在需 要 更改 的名称 上单 击 一下，然 后 直接 更改 即 可。名称 在功 能模块上的位 置 也 可以变 换 180度 ，可以用Format菜 单 中的Flip Name来实现，也 可以直接 通过鼠 标 进行拖 曳 。Hide Name可以隐 藏 模块名称 ； 5) 模块外 形 调整 ； 6) 参 数设定 ：用鼠 标 双 击 模块，就 可以进入模块的参 数设定 窗 口 。参 数设定 窗 口 包含了该 模块的基本功 能帮 助 ...
