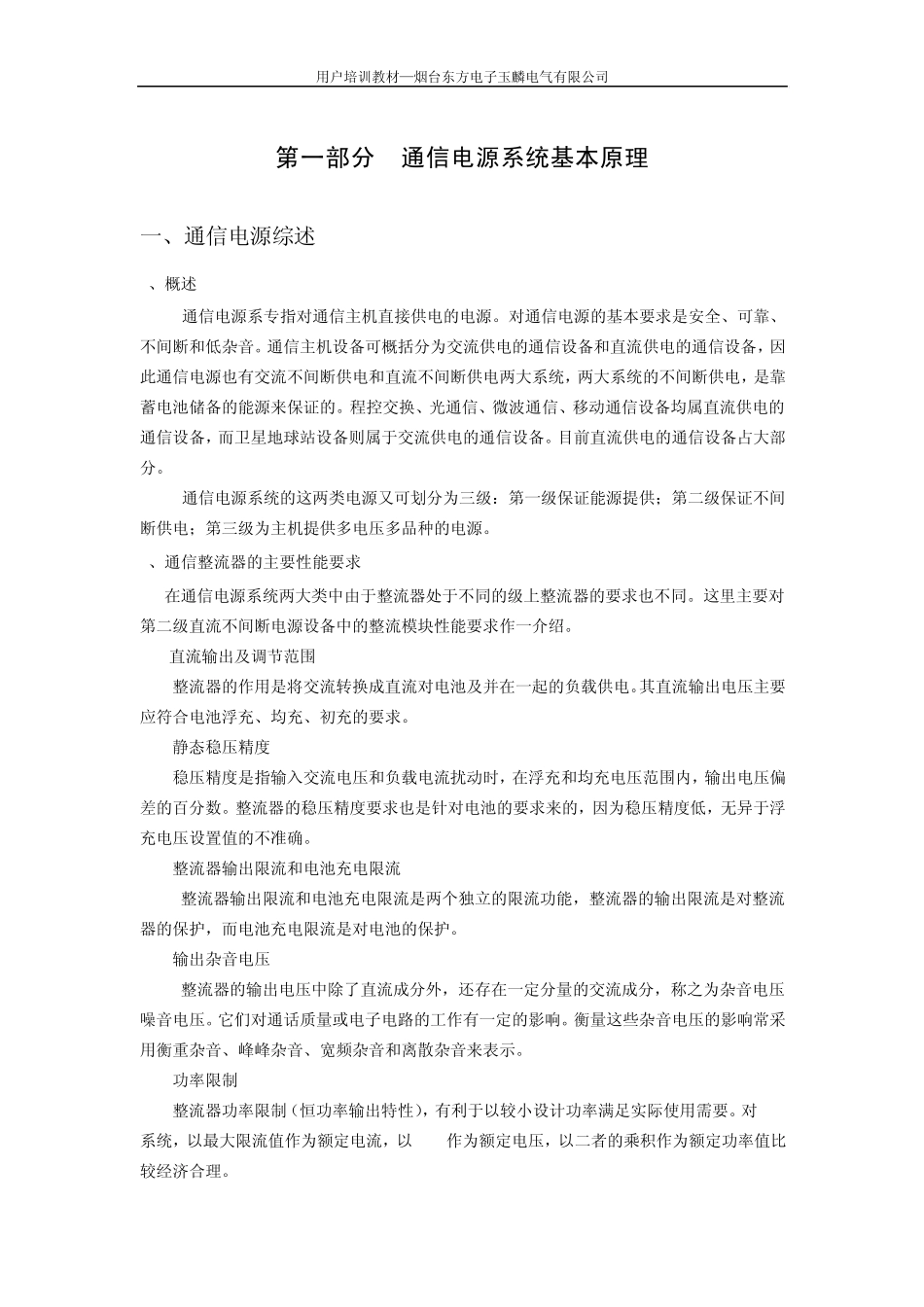

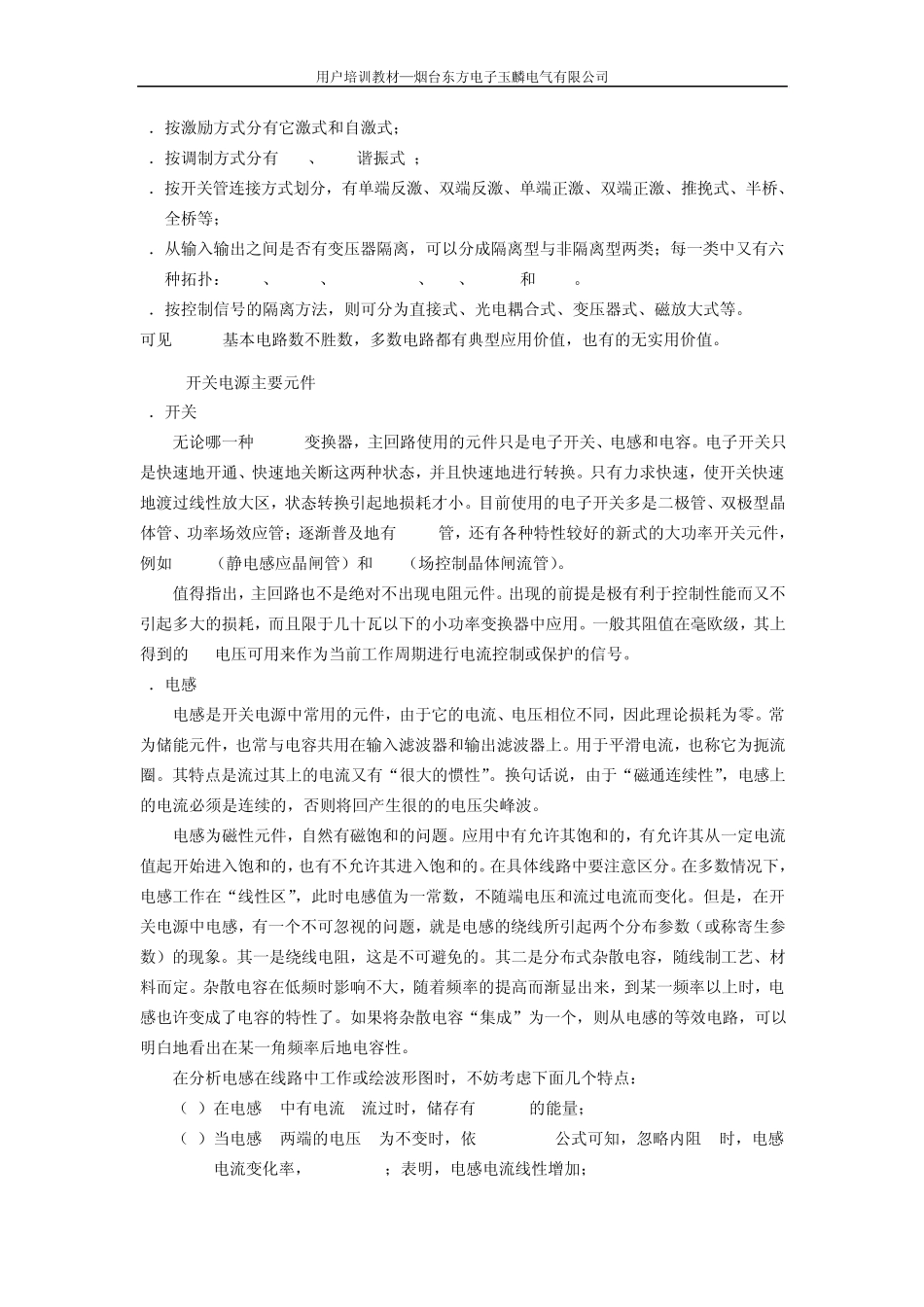

用户培训教材—烟台东方电子玉麟电气有限公司 1 第一部分 通信电源系统基本原理 一、通信电源综述 1、概述 通信电源系专指对通信主机直接供电的电源。对通信电源的基本要求是安全、可靠、不间断和低杂音。通信主机设备可概括分为交流供电的通信设备和直流供电的通信设备，因此通信电源也有交流不间断供电和直流不间断供电两大系统，两大系统的不间断供电，是靠蓄电池储备的能源来保证的。程控交换、光通信、微波通信、移动通信设备均属直流供电的通信设备，而卫星地球站设备则属于交流供电的通信设备。目前直流供电的通信设备占大部分。 通信电源系统的这两类电源又可划分为三级：第一级保证能源提供；第二级保证不间断供电；第三级为主机提供多电压多品种的电源。 2、通信整流器的主要性能要求 在通信电源系统两大类中由于整流器处于不同的级上整流器的要求也不同。这里主要对第二级直流不间断电源设备中的整流模块性能要求作一介绍。 2.1直流输出及调节范围 整流器的作用是将交流转换成直流对电池及并在一起的负载供电。其直流输出电压主要应符合电池浮充、均充、初充的要求。 2.2 静态稳压精度 稳压精度是指输入交流电压和负载电流扰动时，在浮充和均充电压范围内，输出电压偏差的百分数。整流器的稳压精度要求也是针对电池的要求来的，因为稳压精度低，无异于浮充电压设置值的不准确。 2.3 整流器输出限流和电池充电限流 整流器输出限流和电池充电限流是两个独立的限流功能，整流器的输出限流是对整流器的保护，而电池充电限流是对电池的保护。 2.4 输出杂音电压 整流器的输出电压中除了直流成分外，还存在一定分量的交流成分，称之为杂音电压噪音电压。它们对通话质量或电子电路的工作有一定的影响。衡量这些杂音电压的影响常采用衡重杂音、峰峰杂音、宽频杂音和离散杂音来表示。 2.5 功率限制 整流器功率限制（恒功率输出特性），有利于以较小设计功率满足实际使用需要。对 48V系统，以最大限流值作为额定电流，以 57V作为额定电压，以二者的乘积作为额定功率值比较经济合理。 用户培训教材—烟台东方电子玉麟电气有限公司 2 2.6动态响应 输出电压受外界扰动后再回到其稳定值，会有一个超调量和调整恢复时间。由于其接有蓄电池，这一指标对实际使用不会产生大的影响。主要衡量系统的稳定性，即是否会产生震荡。 2.7 EMC要求 EMC是电磁兼容性的缩写，其目的是要在复杂的电磁环境中，保证电气设备互相兼容，正...
