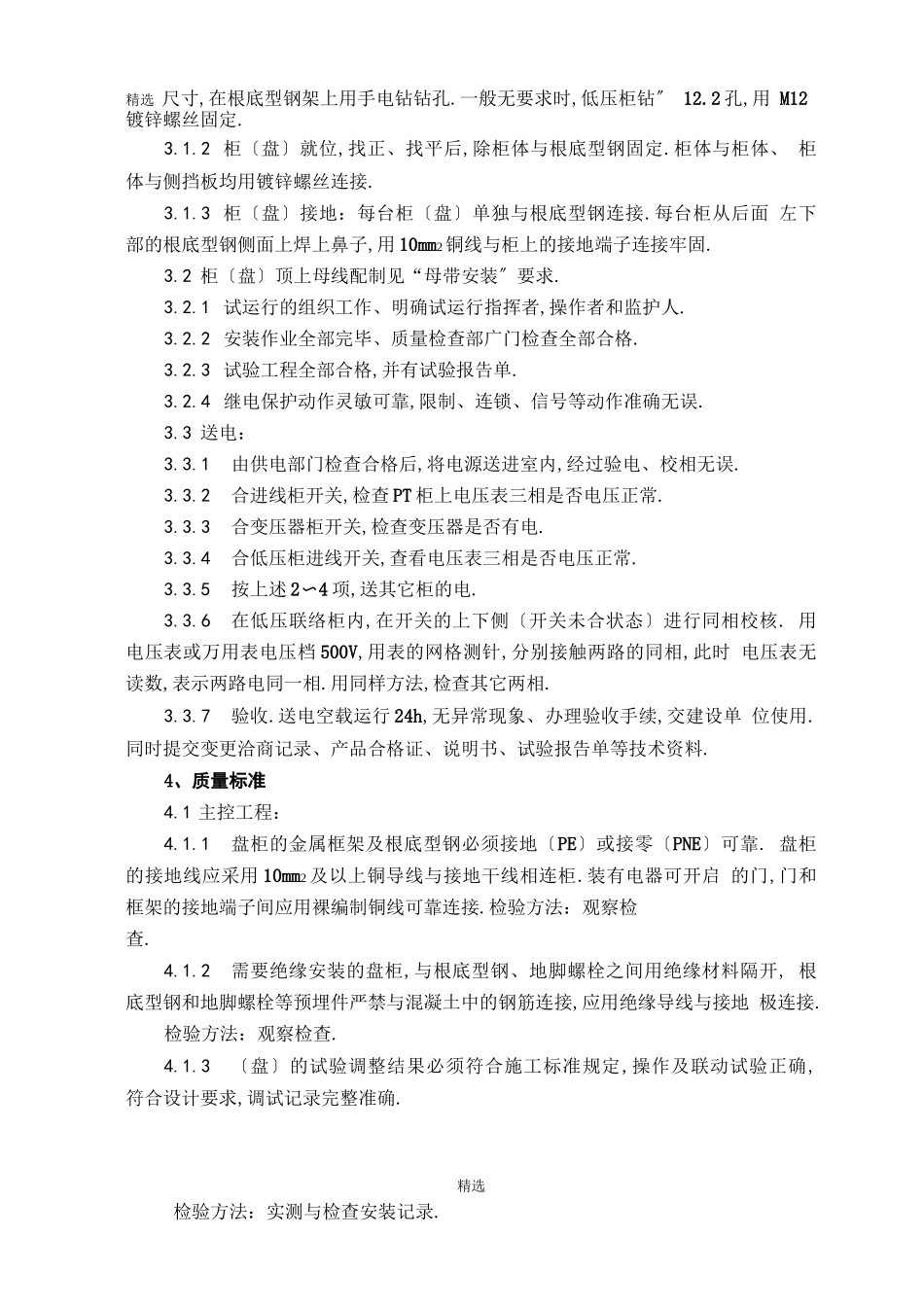

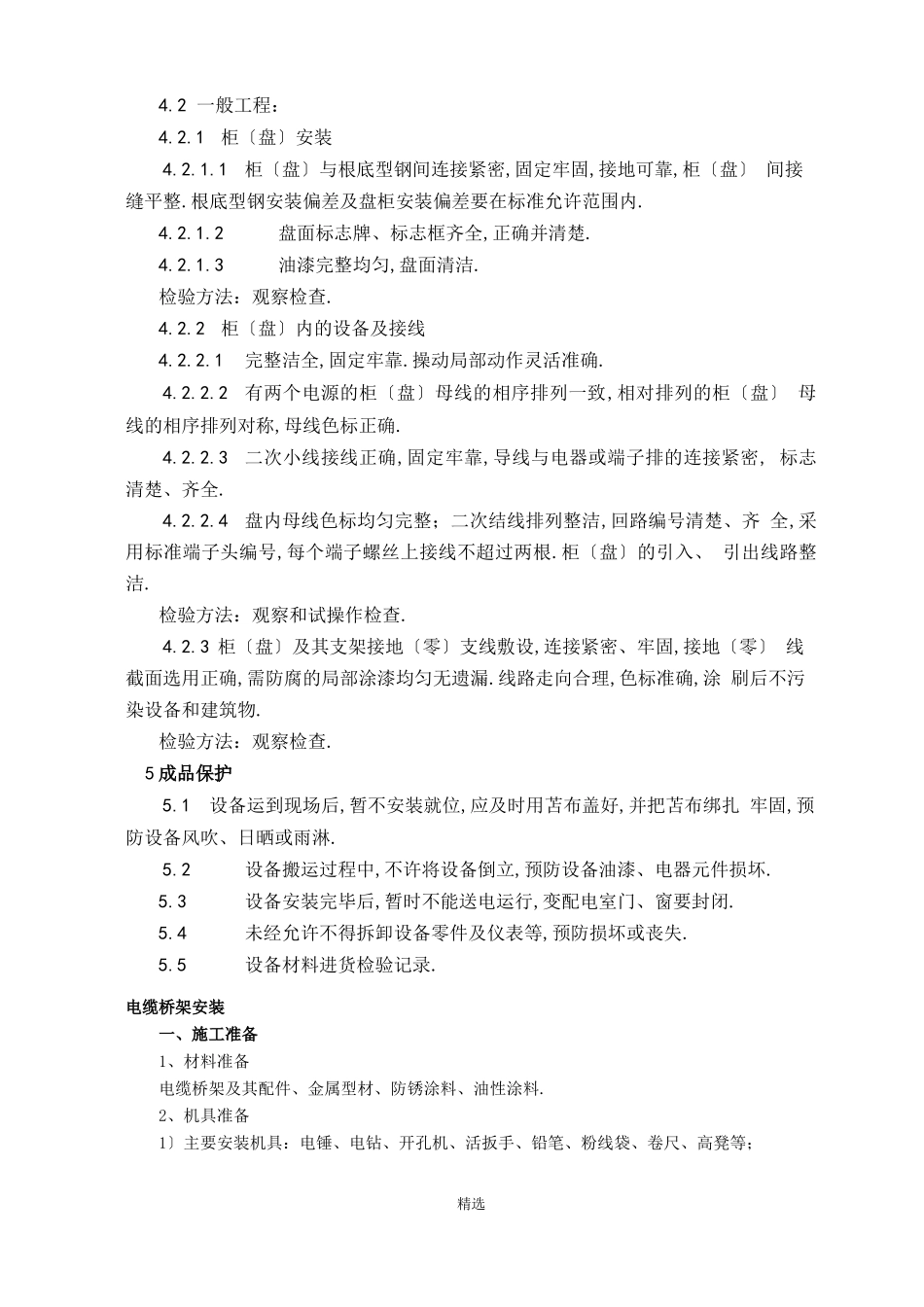

电气专业技术举措备煤系统电气设备安装工程接近尾声,为保证工程进度及施工质量,特编制此专业技术举措, 作为电气专业施工组织设计的补充.1、明确施工标准依据：1.GB 50397-2007 冶金电气设备工程安装验收标准、2.GB50150-2006 电气装置安装工程电气设备交接试验标准、3.GB50093-2002 自动化仪表工程施工及验收标准2、质量限制点：1 .电力变压器安装2 .低压柜安装、母线安装3 .电力外线桥架安装4 .电缆敷设3、具体技术要求备煤系统低压柜安装1、施工准备1.1设备及材料要求：1.1.1设备及材料均符合国家或部颁发现行技术标准,符合设计要求,并 有出厂合格证.设备应有铭牌,并注明厂家名称,附件、备件齐全.2、操作工艺1.1.1流程：设备开箱检查|f I 设备搬运口柜〔盘〕稳装| 一 |柜〔盘〕上方母带配制 一柜〔盘〕二次回路结线一柜〔盘〕试验调整一 送电运行验收2.2 设备开箱检查：2.2.1 安装单位、供货单位或建设单位共同进行,并做好检查记录.1.1.2 根据设备清单、施工图纸及设备技术资料,核对设备本体及附件、 备件的规格型号应符合设计图纸要求；附件、备件齐全；产品合格证件、技术资 料、说明书齐全.1.1.3柜〔盘〕本体外观检查应无损伤及变形,油漆完整无损.1.1.4 柜〔盘〕内部检查：电器装置及元件、绝缘瓷件齐全、无损伤、裂 纹等缺陷.3、 柜〔盘〕安装3.1 .柜〔盘〕稳装：3.1.1 柜〔盘〕安装.应按施工图纸的布置,按顺序将柜放在根底型钢上. 单独柜〔盘〕只找柜面和侧面的垂直度.成列柜〔盘〕各台就位后,先找正两端 的柜,再从柜下至上三分之二高的位置绷上小线,逐台找正,柜不标准以柜面为 准.找正时采用垫铁进行调整,每处垫片最多不能超过三片.然后按柜固定螺孔精选 尺寸,在根底型钢架上用手电钻钻孔.一般无要求时,低压柜钻〞 12.2 孔,用 M12镀锌螺丝固定.3.1.2 柜〔盘〕就位,找正、找平后,除柜体与根底型钢固定.柜体与柜体、 柜体与侧挡板均用镀锌螺丝连接.3.1.3 柜〔盘〕接地：每台柜〔盘〕单独与根底型钢连接.每台柜从后面 左下部的根底型钢侧面上焊上鼻子,用 10mm2铜线与柜上的接地端子连接牢固.3.2 柜〔盘〕顶上母线配制见“母带安装〞要求.3.2.1 试运行的组织工作、明确试运行指挥者,操作者和监护人.3.2.2 安装作业全部完毕、质量检查部广门检查全部合格.3.2.3 试验工程全部合格,并有试验报告单.3.2.4 继电保护动作灵敏可靠,限制、连锁、信号等动作准确无误.3.3 送电：3.3.1由供电部门检查合格后,...
