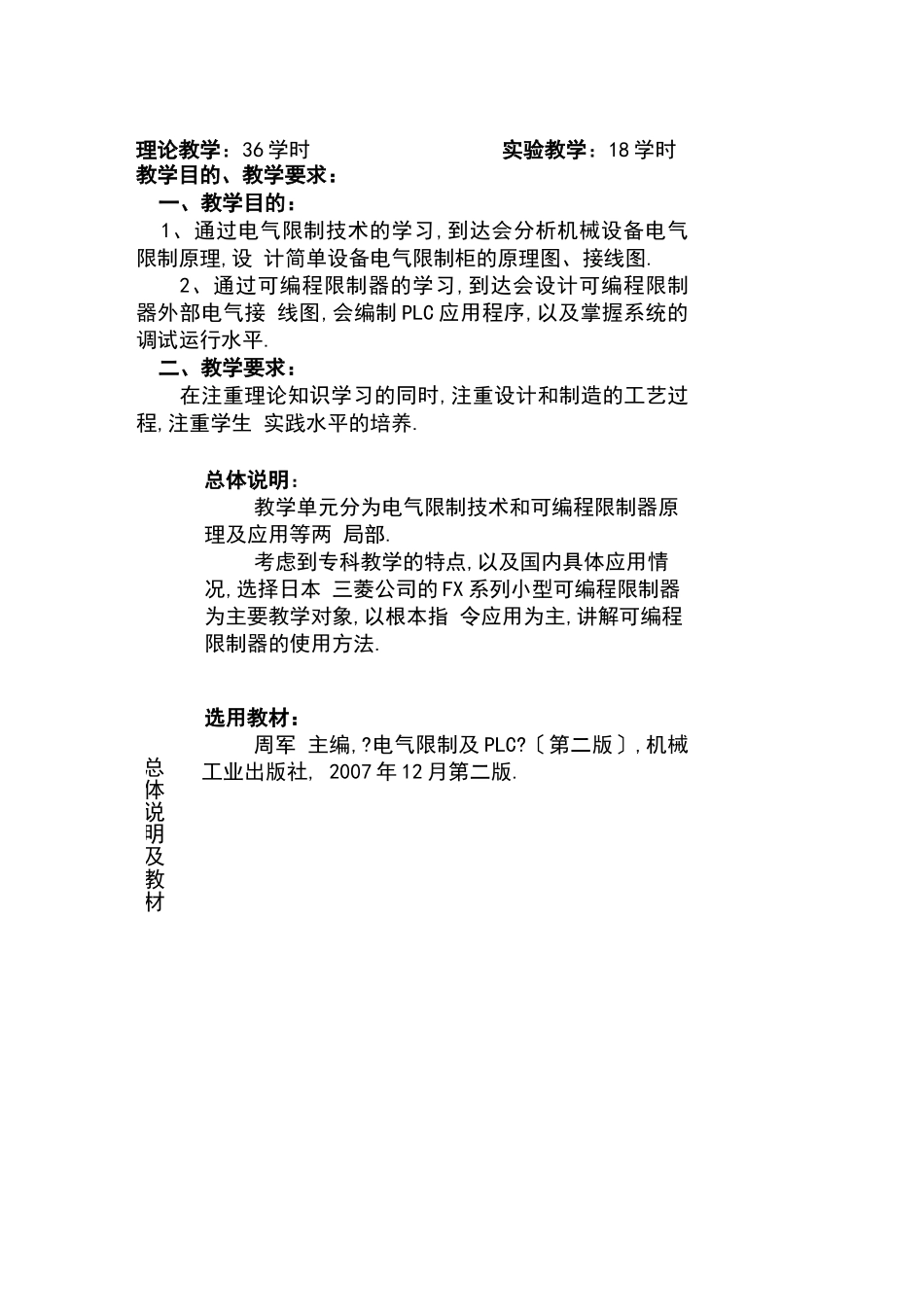

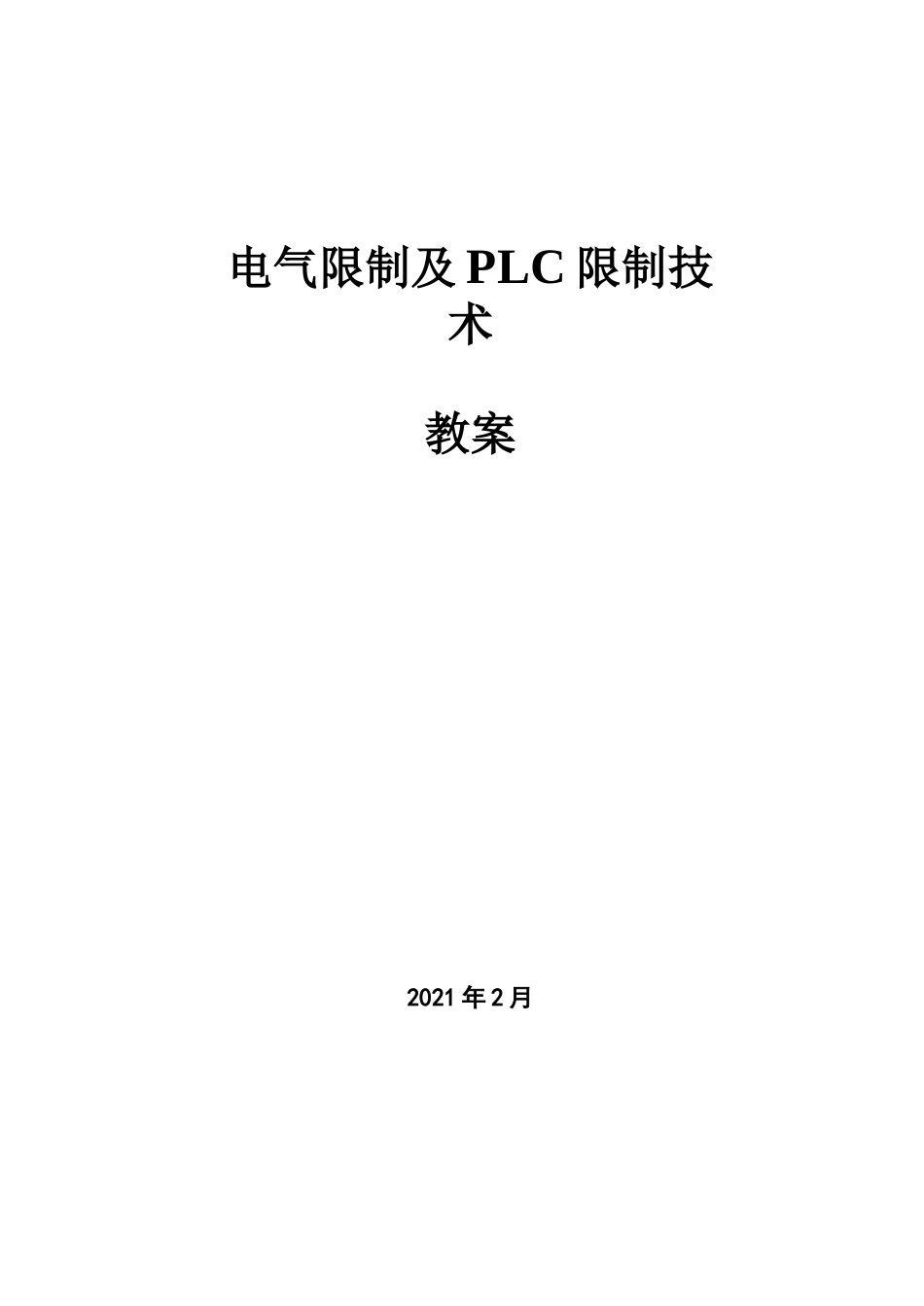

电气限制及 PLC 限制技术教案2021 年 2 月理论教学：36 学时实验教学：18 学时教学目的、教学要求：一、教学目的：1、通过电气限制技术的学习,到达会分析机械设备电气限制原理,设 计简单设备电气限制柜的原理图、接线图.2、通过可编程限制器的学习,到达会设计可编程限制器外部电气接 线图,会编制 PLC 应用程序,以及掌握系统的调试运行水平.二、教学要求：在注重理论知识学习的同时,注重设计和制造的工艺过程,注重学生 实践水平的培养.总体说明：教学单元分为电气限制技术和可编程限制器原理及应用等两 局部.考虑到专科教学的特点,以及国内具体应用情况,选择日本 三菱公司的 FX 系列小型可编程限制器为主要教学对象,以根本指 令应用为主,讲解可编程限制器的使用方法.选用教材：周军 主编,?电气限制及 PLC?〔第二版〕,机械工业出版社, 2007 年 12 月第二版.总体说明及教材第 1 讲绪论、第 1 章学时：2目的要求：1、介绍电气自动限制在现代生产、生活中的地位、开展概况 和课程的性质、主要内容和要求2、常用低压电器,如主令电器、配电电器、保护电器以及其 它限制电器的结构、工作原理、图形、文字符号、应用场合.主要教学内容：1、电气自动限制的开展概况2、本课程的研究对象、内容和要求3、常用低压电器概述教学重点：1、电气限制技术的开展概况2、常用低压电器概述 教学难点:作业题：教学形式与教学手段：多媒体课件教学 备注:第 2 讲第 1 章学时：2目的要求：熟悉接触器、开关类电器中间继电器、电压电流继电器等电器元 件的结构、原理、参数、符号、选择方法.主要教学内容：1、低压断路器和低压隔离器2、低压隔离器〔刀开关〕3、组合开关4、低压断路器又称自动空气开关5、继电器6、中间继电器7、电流电压继电器8、时间继电器9、主令电器教学重点：接触器、继电器等电器元件的熟悉.教学难点：各种器件的熟悉和选择、使用方法作业题:教学形式与教学手段: 多媒体课件教学备注:第 3 讲第 1 章学时：2目的要求：熟悉常用保护电器元件的结构、原理、参数、符号、选择方法.主要教学内容：1、热继电器2、速度继电器3、熔断器4、限制按钮和指示灯5、位置开关6、万能转换开关和主令限制器7、凸轮限制器教学重点：速度继电器、热继电器元件的结构原理及电气图形符号.教学难点：各种器件的熟悉和选择、使用方法.作业题教学形式与教学手段:多媒体课件教学备注：第 5 讲第 1 章习题,第 2 章学时：2目的要求:1...
