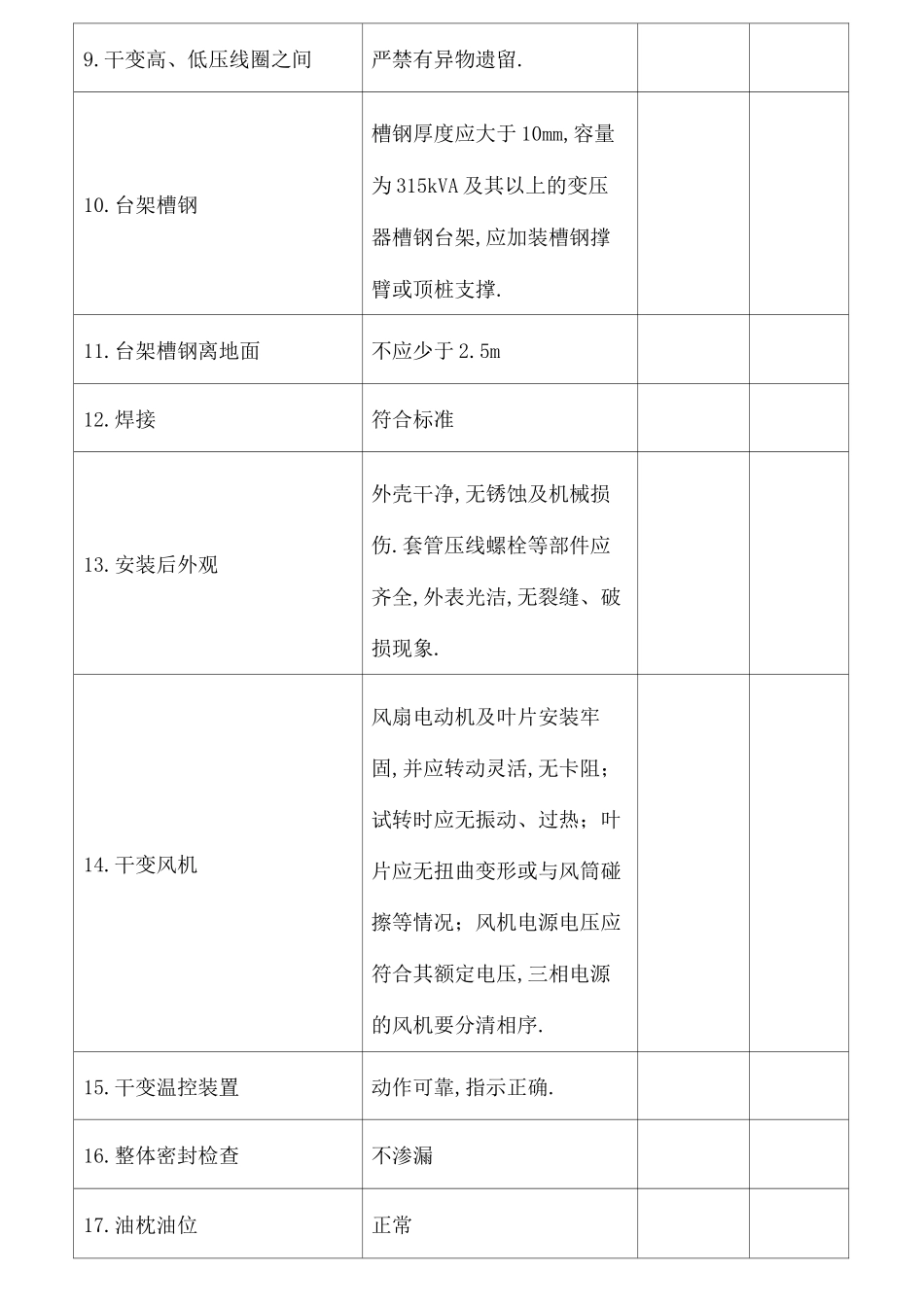

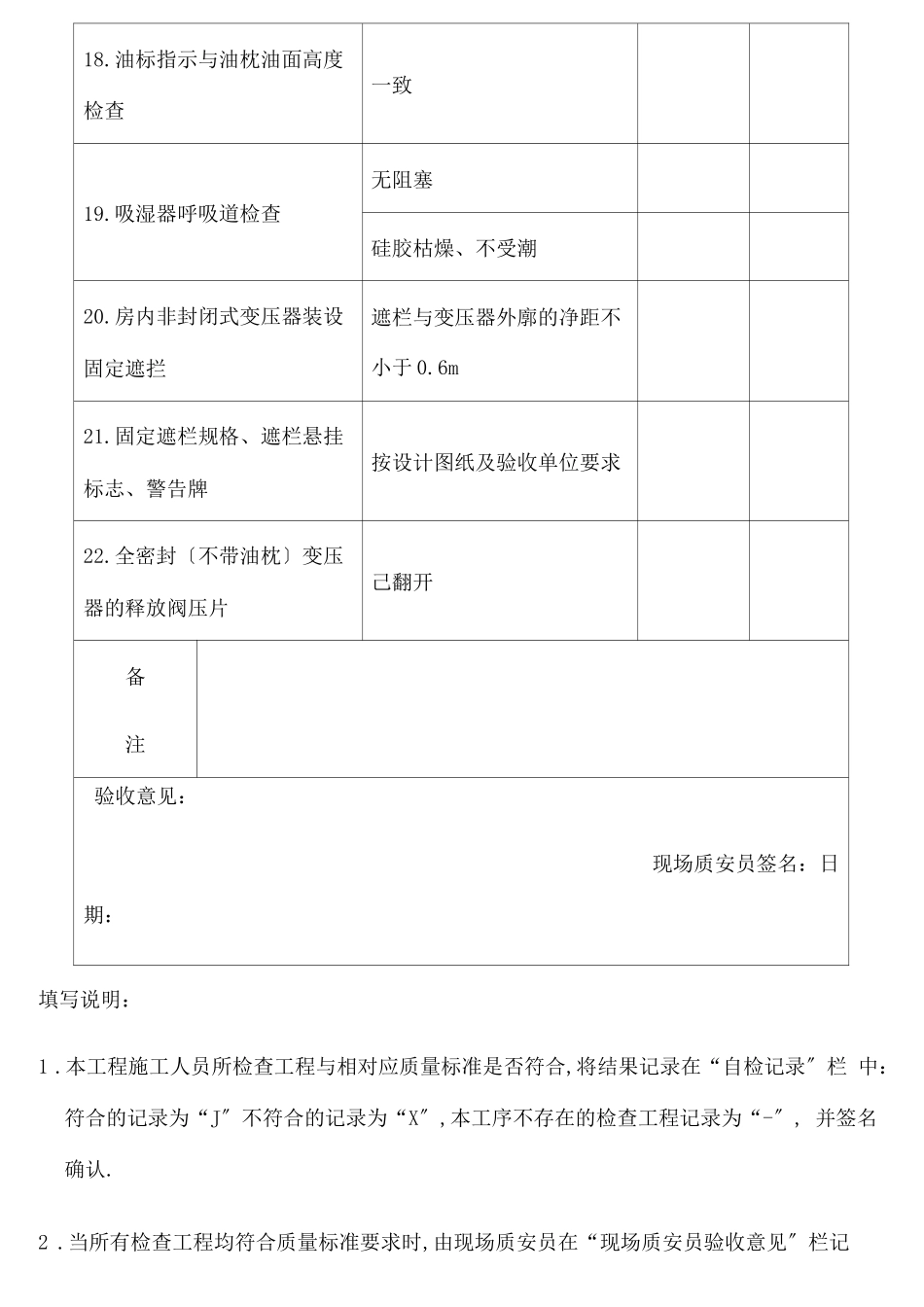

电力变压器现场安装记录表施工单位：中恒建设集团编号:型号出厂编号出厂日期安装位置制造厂安装日期检查项 目质量标准自检记录签名1.变压器底部用枕木或防震胶垫垫起离地2.顶盖沿气体继电器出口方向升高坡度1—1.5%3.室内变压器进出线的支架按设计图纸施工,牢固可靠, 标高误差、水平误差均不大 于 5mm,与地网连接可靠.4.设备连线检查符合标准5.插接式母线与变压器连接必须是软连接并应留有裕度6.本体及中性点接地线接地检查符合标准7.室内变压器本体接地线截面不小于中性线截面 1/2,最小不能少于 70mm2.8.上下压进出线相位对应、相色标识正确清楚.9.干变高、低压线圈之间严禁有异物遗留.10.台架槽钢槽钢厚度应大于 10mm,容量 为 315kVA 及其以上的变压 器槽钢台架,应加装槽钢撑 臂或顶桩支撑.11.台架槽钢离地面不应少于 2.5m12.焊接符合标准13.安装后外观外壳干净,无锈蚀及机械损 伤.套管压线螺栓等部件应 齐全,外表光洁,无裂缝、破 损现象.14.干变风机风扇电动机及叶片安装牢 固,并应转动灵活,无卡阻； 试转时应无振动、过热；叶 片应无扭曲变形或与风筒碰 擦等情况；风机电源电压应 符合其额定电压,三相电源 的风机要分清相序.15.干变温控装置动作可靠,指示正确.16.整体密封检查不渗漏17.油枕油位正常18.油标指示与油枕油面高度检查一致19.吸湿器呼吸道检查无阻塞硅胶枯燥、不受潮20.房内非封闭式变压器装设固定遮拦遮栏与变压器外廓的净距不小于 0.6m21.固定遮栏规格、遮栏悬挂标志、警告牌按设计图纸及验收单位要求22.全密封〔不带油枕〕变压器的释放阀压片己翻开备注验收意见：现场质安员签名：日期：填写说明：1 .本工程施工人员所检查工程与相对应质量标准是否符合,将结果记录在“自检记录〞栏 中：符合的记录为“J〞不符合的记录为“X〞,本工序不存在的检查工程记录为“-〞, 并签名确认.2 .当所有检查工程均符合质量标准要求时,由现场质安员在“现场质安员验收意见〞栏记录为“合格〞,否那么记录为“不合格〞并提出整改意见和签名确认.3 .涉及重要参数,按实测数据记录.环网柜现场安装记录施工单位：编号:型号出厂编号出厂日期安装位置制造厂安装日期检查项 目质量标准自检记录签名柜体垂直度<1.5mm/m柜外观及柜内元件检查外观完整无缺漏闭锁检查正确可靠带电显示器工作正常SF6 气压正常工作范围开关操作机构动作指示准确、行程到位高压熔断器安装检查方向正确接地装置检查接地良好,牢固可靠母线接触面检查接...
