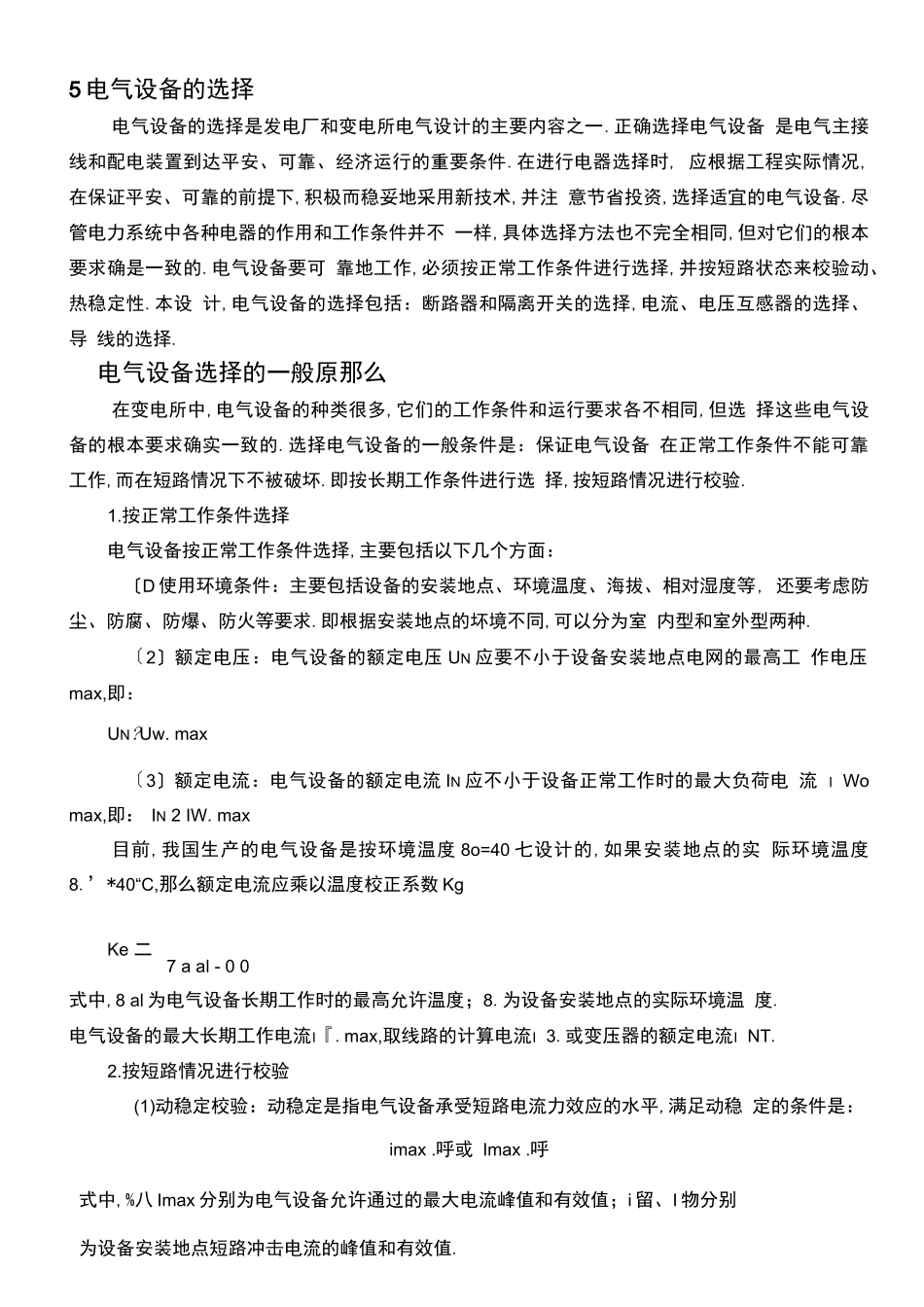

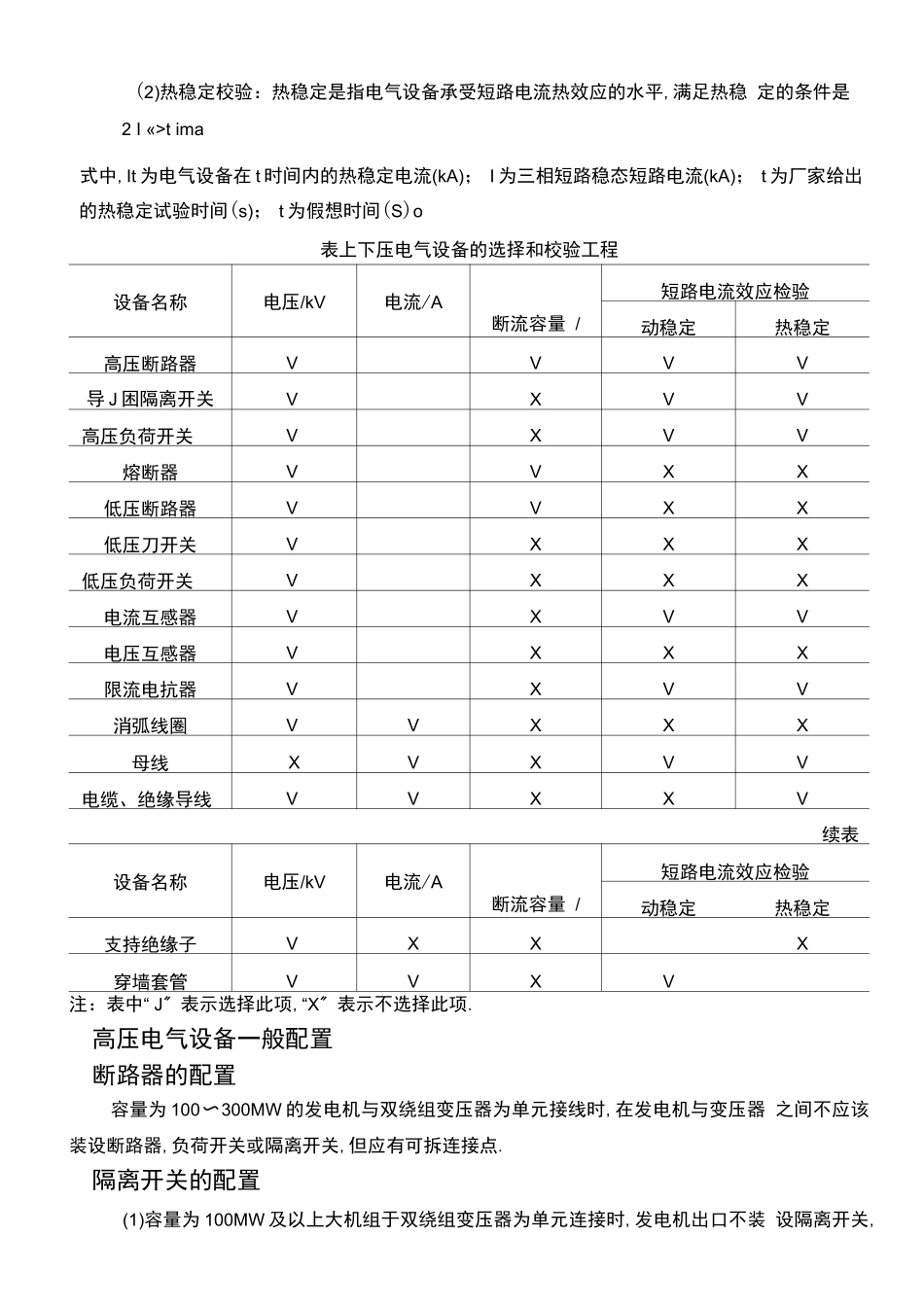

5 电气设备的选择电气设备的选择是发电厂和变电所电气设计的主要内容之一.正确选择电气设备 是电气主接线和配电装置到达平安、可靠、经济运行的重要条件.在进行电器选择时, 应根据工程实际情况,在保证平安、可靠的前提下,积极而稳妥地采用新技术,并注 意节省投资,选择适宜的电气设备.尽管电力系统中各种电器的作用和工作条件并不 一样,具体选择方法也不完全相同,但对它们的根本要求确是一致的.电气设备要可 靠地工作,必须按正常工作条件进行选择,并按短路状态来校验动、热稳定性.本设 计,电气设备的选择包括：断路器和隔离开关的选择,电流、电压互感器的选择、导 线的选择.电气设备选择的一般原那么在变电所中,电气设备的种类很多,它们的工作条件和运行要求各不相同,但选 择这些电气设备的根本要求确实一致的.选择电气设备的一般条件是：保证电气设备 在正常工作条件不能可靠工作,而在短路情况下不被破坏.即按长期工作条件进行选 择,按短路情况进行校验.1.按正常工作条件选择电气设备按正常工作条件选择,主要包括以下几个方面：〔D 使用环境条件：主要包括设备的安装地点、环境温度、海拔、相对湿度等, 还要考虑防尘、防腐、防爆、防火等要求.即根据安装地点的坏境不同,可以分为室 内型和室外型两种.〔2〕额定电压：电气设备的额定电压 UN 应要不小于设备安装地点电网的最高工 作电压max,即：UN?Uw. max〔3〕额定电流：电气设备的额定电流 IN 应不小于设备正常工作时的最大负荷电 流 । Wo max,即： IN 2 IW. max目前,我国生产的电气设备是按环境温度 8o=40 七设计的,如果安装地点的实 际环境温度8.’*40“C,那么额定电流应乘以温度校正系数 KgKe 二7 a al - 0 0式中,8 al 为电气设备长期工作时的最高允许温度；8.为设备安装地点的实际环境温 度.电气设备的最大长期工作电流।『.max,取线路的计算电流। 3.或变压器的额定电流। NT.2.按短路情况进行校验(1)动稳定校验：动稳定是指电气设备承受短路电流力效应的水平,满足动稳 定的条件是：imax .呼或 Imax .呼式中,%八 Imax 分别为电气设备允许通过的最大电流峰值和有效值；i 留、I 物分别为设备安装地点短路冲击电流的峰值和有效值.(2)热稳定校验：热稳定是指电气设备承受短路电流热效应的水平,满足热稳 定的条件是2 I «>t ima式中,It 为电气设备在 t 时间内的热稳定电流(kA)； I 为三相短路稳态短路电流(kA)； t 为厂家给出的热...
