电烙铁焊接作业规范标准VIP免费

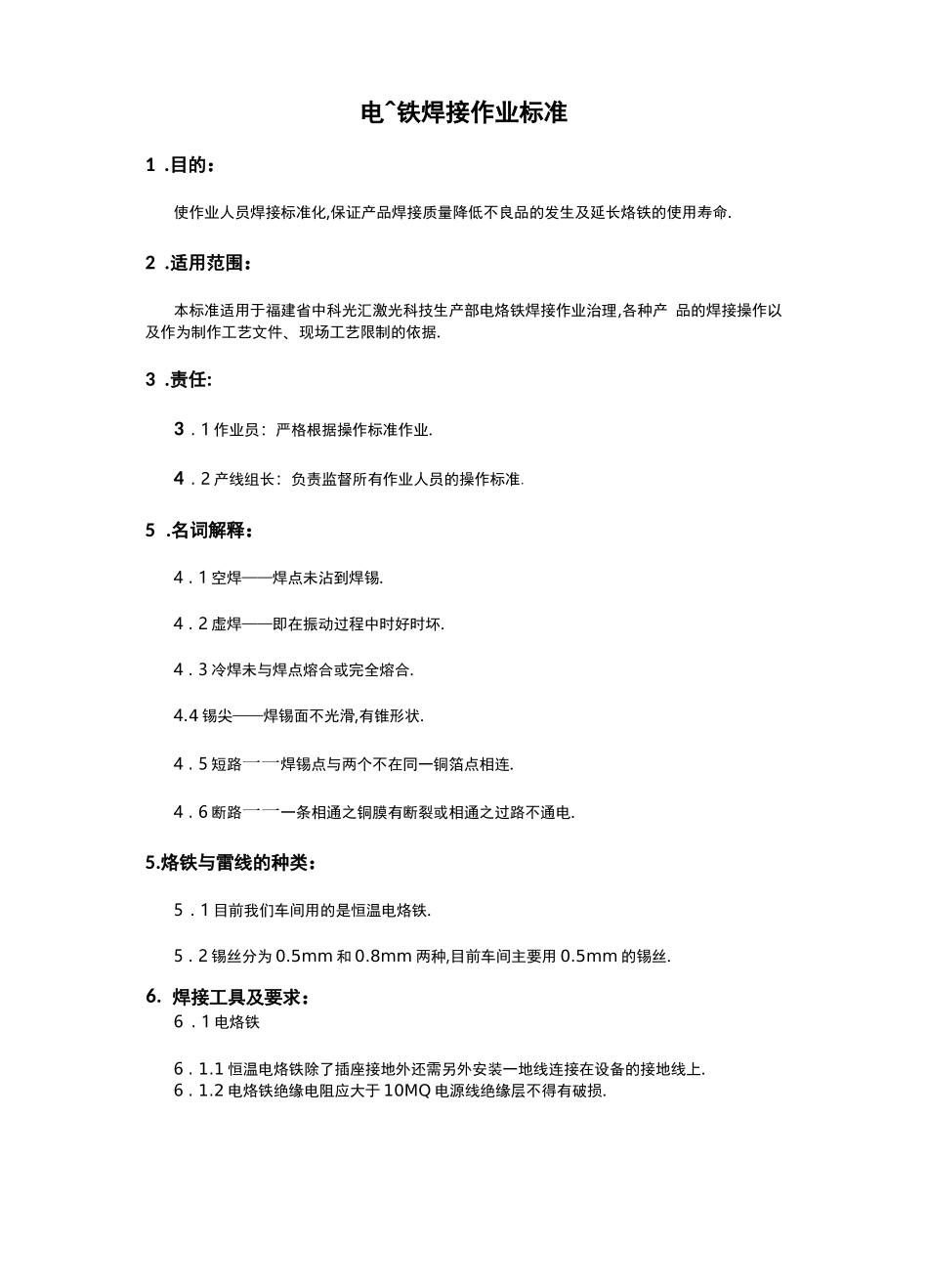

电^铁焊接作业标准1 .目的：使作业人员焊接标准化,保证产品焊接质量降低不良品的发生及延长烙铁的使用寿命.2 .适用范围：本标准适用于福建省中科光汇激光科技生产部电烙铁焊接作业治理,各种产 品的焊接操作以及作为制作工艺文件、现场工艺限制的依据.3 .责任:3 . 1 作业员：严格根据操作标准作业.4 . 2 产线组长：负责监督所有作业人员的操作标准.5 .名词解释：4 . 1 空焊——焊点未沾到焊锡.4 . 2 虚焊——即在振动过程中时好时坏.4 . 3 冷焊未与焊点熔合或完全熔合.4.4 锡尖——焊锡面不光滑,有锥形状.4 . 5 短路一一焊锡点与两个不在同一铜箔点相连.4 . 6 断路一一一条相通之铜膜有断裂或相通之过路不通电.5.烙铁与雷线的种类：5 . 1 目前我们车间用的是恒温电烙铁.5 . 2 锡丝分为 0.5mm 和 0.8mm 两种,目前车间主要用 0.5mm 的锡丝.6 . 1 电烙铁6 . 1.1 恒温电烙铁除了插座接地外还需另外安装一地线连接在设备的接地线上.6 . 1.2 电烙铁绝缘电阻应大于 10MQ 电源线绝缘层不得有破损.6. 焊接工具及要求：6 . 1.3 使用万用表电阻档测试表笔分别接触烙铁头部和电源插头接地端接地电阻值应小于 2Q,否那么接地不良.6 . 1.4 新烙铁在使用前先加热给烙铁前端镀上一层锡,使作业时具有良好导热性和吸锡性.6.2 电烙铁支架6 . 2.1 烙铁放入烙铁支架后应能保持稳定、无下垂趋势.6 . 2.2 支架上的清洁海绵加适量清水 加水量以按压海绵厚度 1/2 时不溢水为宜.6. 3 烙铁头6 . 3.1 烙铁头不得有氧化、烧蚀、变形等缺陷.6 . 3.2 更换新的烙铁头需要先在烙铁头镀上一层焊锡.具体方法：将焊台烧热待温度上升后用焊锡均匀地涂布在烙铁头上.7 .焊接前准备工作：7 . 1 保证焊接人员戴防静电手腕.7.2 使用万用表测量烙铁头部和电源插头接地端接地电阻值应小于 2Q 保证恒温烙铁良好接地.8.3 观看烙铁头是否氧化或有脏物,如有可在湿海绵上擦去脏物,烙铁头在焊接前应涂上一层光亮的焊锡.8 .焊接方法与：8 . 1 准备施焊——准备好焊锡丝和烙铁,保持烙铁头干净.8.2 加热焊盘——用烙铁先加热焊盘,给焊盘预热,使焊锡易于和焊盘融合.8 . 3 送入焊料一让焊锡接触母材,使适量焊锡熔化.8.4 移开焊料一一焊锡的量适宜之后,迅速将焊锡拿开.8 . 5 移开烙铁一一当焊锡完全润湿焊点 45°的方向移开烙铁.9 .焊点的根本要求：9 . 1 焊点要有足够的机械强度,保证被焊件在受振动或...
