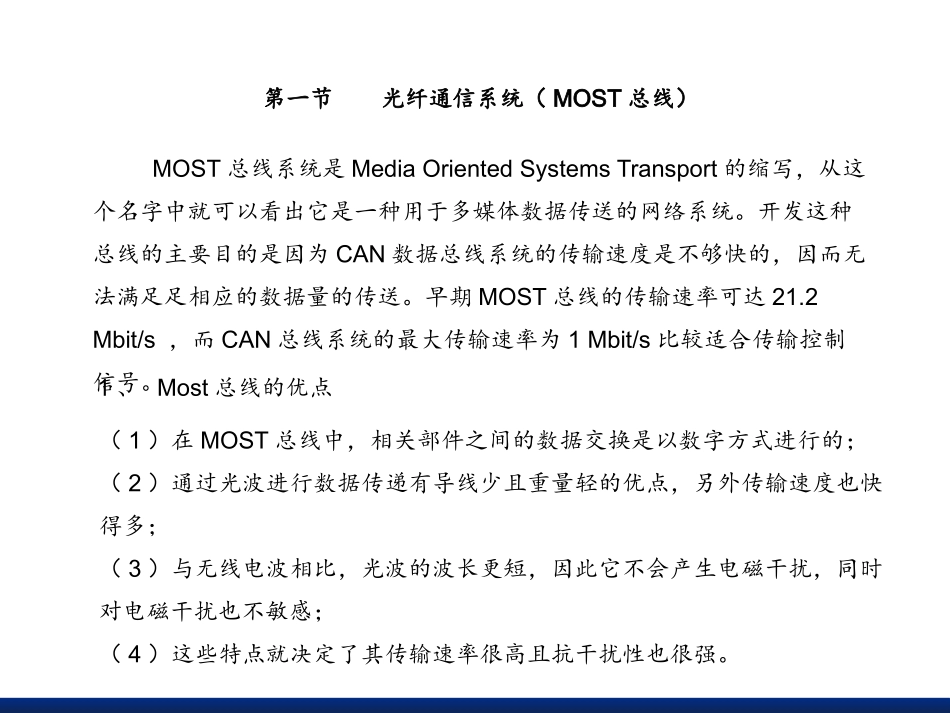

——冷却系统信息娱乐系统与车载网络——光纤通信系统主讲人：课时信息娱乐实际上是将所有相关联的控制功能集成在一个控制单元上操作，实现操作者与车辆的实时人机对话（一定程度）满足不同驾乘人员的个性化需求。它包括收音机、DVD换碟机、CD换碟机、导航单元、电话模块、电视接收器、读卡器、硬盘存储器、蓝牙通信模块、语音操作系统和WIAN热点等。由于信息娱乐系统传输的信息量大所以现在大部分高档轿车采用了光纤通信系统前言第一节光纤通信系统（MOST总线）MOST总线系统是MediaOrientedSystemsTransport的缩写，从这个名字中就可以看出它是一种用于多媒体数据传送的网络系统。开发这种总线的主要目的是因为CAN数据总线系统的传输速度是不够快的，因而无法满足足相应的数据量的传送。早期MOST总线的传输速率可达21.2Mbit/s，而CAN总线系统的最大传输速率为1Mbit/s比较适合传输控制信号。1、Most总线的优点（1）在MOST总线中，相关部件之间的数据交换是以数字方式进行的；（2）通过光波进行数据传递有导线少且重量轻的优点，另外传输速度也快得多；（3）与无线电波相比，光波的波长更短，因此它不会产生电磁干扰，同时对电磁干扰也不敏感；（4）这些特点就决定了其传输速率很高且抗干扰性也很强。第一节光纤通信系统（MOST总线）2、Most总线控制单元及光纤结构第一节光纤通信系统（MOST总线）3、光导纤维光导纤维的任务是将在某一控制单元发射器内产生的光波传送到另一控制单元的接收器。为了传送光信号，光导纤维应该具有以下特点：①.光波在光导纤维中传送时的衰减应小；②.光波应能通过弯曲的光导纤维来传送；③.光导纤维是柔性的；（1）光导纤维的结构第一节光纤通信系统（MOST总线）3、光导纤维（2）光波在光导纤维中的传送方式1）直的光导纤维光导纤维将一部分光波沿直线传送，绝大部分光波是按全反射原理在纤芯表面以之字形曲线传送。第一节光纤通信系统（MOST总线）3、光导纤维（2）光波在光导纤维中的传送方式2）弯的光导纤维光波通过全反射在纤芯的涂层界面上反射，从而可以弯曲传送第一节光纤通信系统（MOST总线）3、光导纤维（2）光波在光导纤维中的传送方式3）全反射当一束光以小角度照射到折射率高的材料与折射率低的材料之间的界面时，那么光束就会被完全反射，这就叫做全反射。当光纤弯曲过度时就会出现这种现象。第一节光纤通信系统（MOST总线）4、光纤总线内的信号衰减为了能对光导纤维的状态做出评价，就需要测量信号衰减的情况.如果在传输的过程中，光波的功率减小了，这种情况就称为衰减。在进行衰减测量时，这个值是对发射功率和接收功率比值取对数后得出的。衰耗常数越大，信号传送的效果就越差。光纤数据总线信号衰减增大的原因：（1）光导纤维的曲率半径过小；（2）光导纤维的包层损坏；（3）端面刮伤；（4）端面脏污；（5）端面错位；（6）端面未对正；（7）光导纤维的端面与控制单元的接触面之间有空隙；（8）端套变形。第一节光纤通信系统（MOST总线）5、MOST总线的环形结构MOST总线系统的一个重要特征就是它的环形结构。控制单元通过光导纤维沿环形方向将数据发送到下一个控制单元。这个过程一直在持续进行，直至首先发出数据的控制单元又接收到这些数据为止。这就形成了一个封闭环。通过数据总线自诊断接口和诊断CAN来对MOST总线进行诊断。第一节光纤通信系统（MOST总线）6、MOST总线的系统状态（1）休眠模式（2）备用模式（3）通电模式7、信息帧系统管理器以44.1KHz脉冲频率向环状总线上的下一个控制单元发送信息帧（Frames)。由于使用了固定的时间光栅，脉冲频率允许传递同步数据。同步数据传递这样一些信息，诸如声音和动态图象（视频），这些信息必须以相同的时间间隔来发送。44.1KHz这个固定的脉冲频率与数字式音频装置的传递频率是相同的，这样就可以将这些装置连接到MOST总线上了。第一节光纤通信系统（MOST总线）7、信息帧（1）信息帧的结构一个信息帧的大小为64字节，可分成以下几部分（1个字节等于8位）第一节光纤通信系统（MOST总线）7、信息帧（1）信息帧的结构起始区分界区第一节光纤通信系统（MOST总线）7、信息帧（1）信息帧的结...
