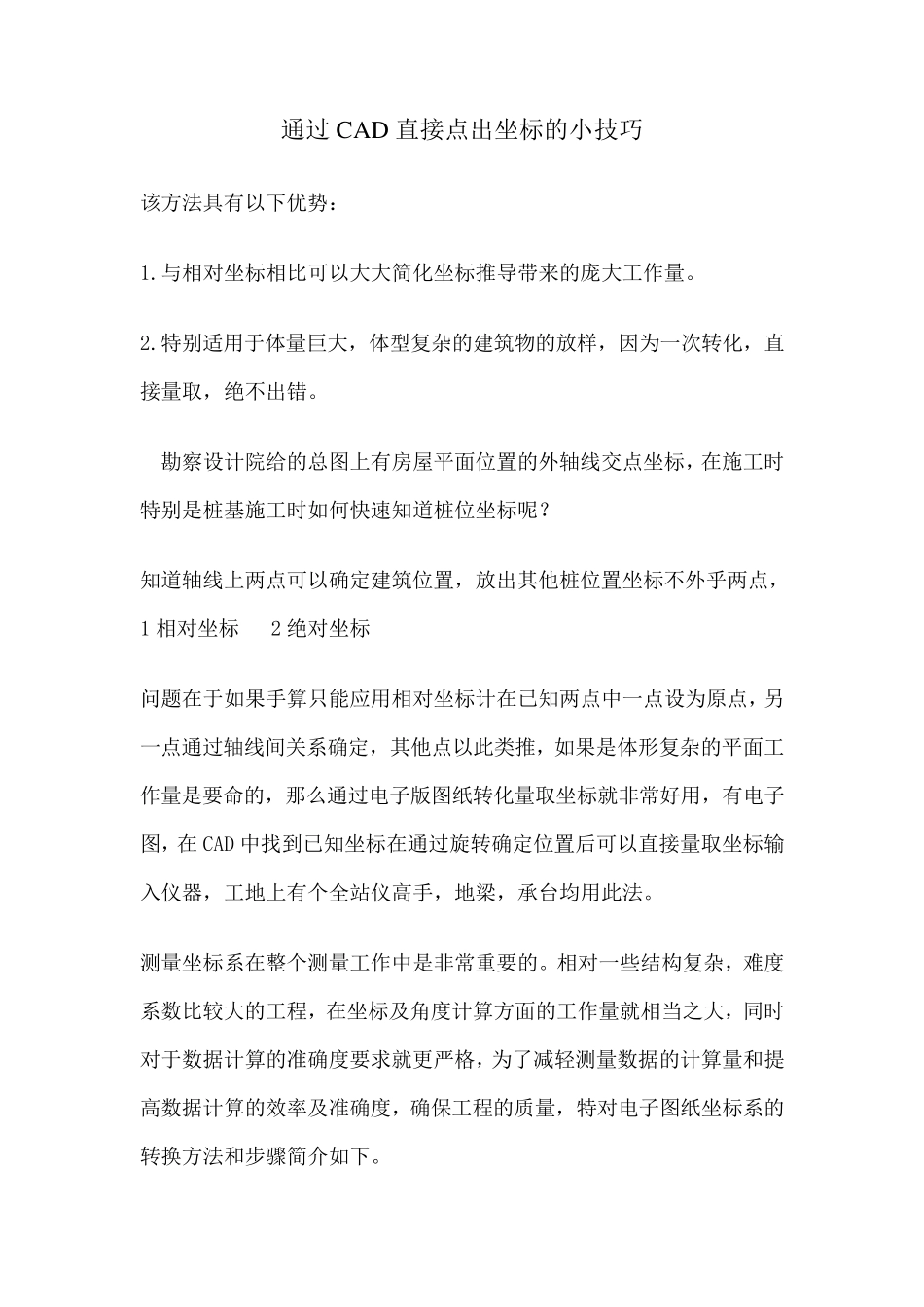

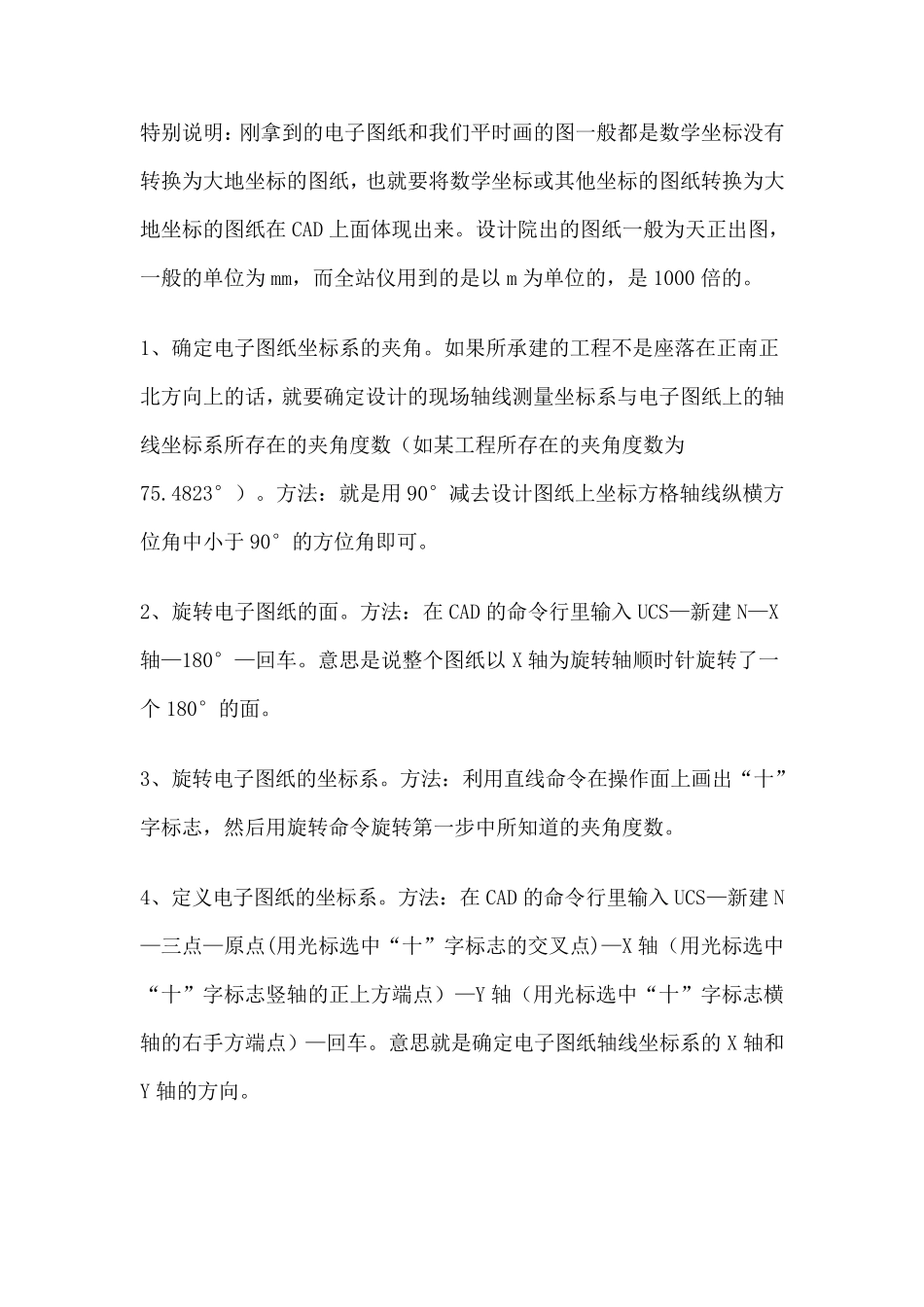

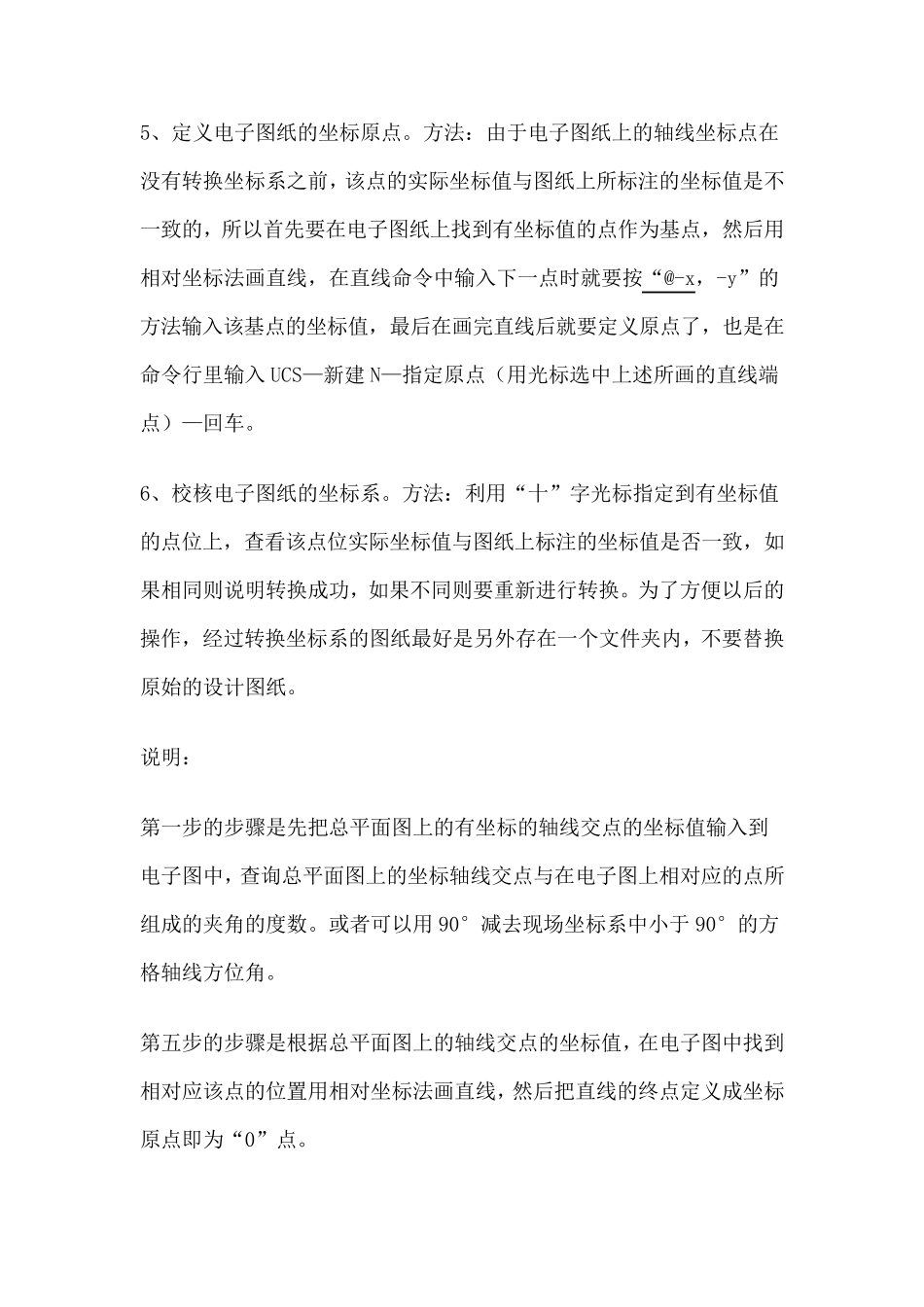

通过CAD 直接点出坐标的小技巧 该方法具有以下优势： 1.与相对坐标相比可以大大简化坐标推导带来的庞大工作量。 2.特别适用于体量巨大，体型复杂的建筑物的放样，因为一次转化，直接量取，绝不出错。 勘察设计院给的总图上有房屋平面位置的外轴线交点坐标，在施工时特别是桩基施工时如何快速知道桩位坐标呢？ 知道轴线上两点可以确定建筑位置，放出其他桩位置坐标不外乎两点，1 相对坐标 2 绝对坐标 问题在于如果手算只能应用相对坐标计在已知两点中一点设为原点，另一点通过轴线间关系确定，其他点以此类推，如果是体形复杂的平面工作量是要命的，那么通过电子版图纸转化量取坐标就非常好用，有电子图，在 CAD 中找到已知坐标在通过旋转确定位置后可以直接量取坐标输入仪器，工地上有个全站仪高手，地梁，承台均用此法。 测量坐标系在整个测量工作中是非常重要的。相对一些结构复杂，难度系数比较大的工程 ，在坐标及 角 度计算方面的工作量就相当 之 大，同 时对于数据 计算的准 确度要求 就更 严 格 ，为了 减 轻 测量数据 的计算量和 提高数据 计算的效 率 及 准 确度，确保 工程 的质 量，特对电子图纸坐标系的转换 方法和 步 骤 简介 如下。 特别说明：刚拿到的电子图纸和我们平时画的图一般都是数学坐标没有转换为大地坐标的图纸，也就要将数学坐标或其他坐标的图纸转换为大地坐标的图纸在CAD 上面体现出来。设计院出的图纸一般为天正出图，一般的单位为mm，而全站仪用到的是以m 为单位的，是1000 倍的。 1、确定电子图纸坐标系的夹角。如果所承建的工程不是座落在正南正北方向上的话，就要确定设计的现场轴线测量坐标系与电子图纸上的轴线坐标系所存在的夹角度数（如某工程所存在的夹角度数为75.4823°）。方法：就是用90°减去设计图纸上坐标方格轴线纵横方位角中小于 90°的方位角即可。 2、旋转电子图纸的面。方法：在CAD 的命令行里输入 UCS—新建N—X轴—180°—回车。意思是说整个图纸以X 轴为旋转轴顺时针旋转了一个 180°的面。 3、旋转电子图纸的坐标系。方法：利用直线命令在操作面上画出“十”字标志，然后用旋转命令旋转第一步中所知道的夹角度数。 4、定义电子图纸的坐标系。方法：在CAD 的命令行里输入 UCS—新建N—三点—原点(用光标选中“十”字标志的交叉点)—X 轴（用光标选中“十”字标志竖轴的正上方端点）—Y 轴（用光标选中“十”字标志横轴的右手方端...
