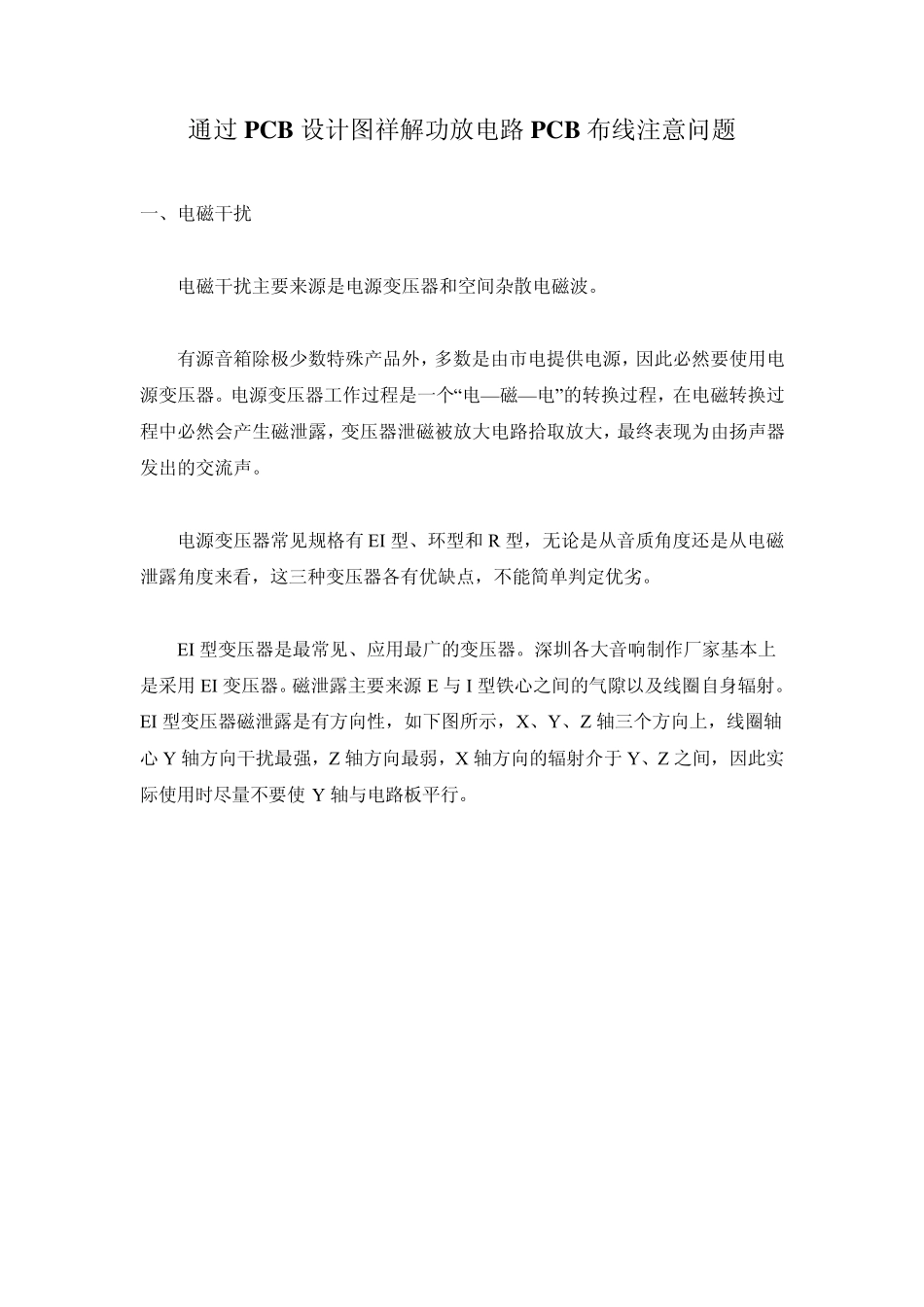

通过PCB设计图祥解功放电路PCB布线注意问题_第1页
1/22
通过PCB设计图祥解功放电路PCB布线注意问题_第2页
2/22
通过PCB设计图祥解功放电路PCB布线注意问题_第3页
3/22
通过PCB 设计图祥解功放电路PCB 布线注意问题 一、电磁干扰 电磁干扰主要来源是电源变压器和空间杂散电磁波。 有源音箱除极少数特殊产品外,多数是由市电提供电源,因此必然要使用电源变压器。电源变压器工作过程是一个“电—磁—电”的转换过程,在电磁转换过程中必然会产生磁泄露,变压器泄磁被放大电路拾取放大,最终表现为由扬声器发出的交流声。 电源变压器常见规格有 EI 型、环型和 R 型,无论是从音质角度还是从电磁泄露角度来看,这三种变压器各有优缺点,不能简单判定优劣。 EI 型变压器是最常见、应用最广的变压器。深圳各大音响制作厂家基本上是采用 EI 变压器。磁泄露主要来源 E 与I 型铁心之间的气隙以及线圈自身辐射。EI 型变压器磁泄露是有方向性,如下图所示,X、Y、Z 轴三个方向上,线圈轴心Y 轴方向干扰最强,Z 轴方向最弱,X 轴方向的辐射介于Y、Z 之间,因此实际使用时尽量不要使 Y 轴与电路板平 行 。 环型变压器 环型变压器由于不存在气隙、线圈均匀卷绕铁芯,理论上漏磁很小,也不存在线圈辐射。但环型变压器由于无气隙存在,抗饱和能力差,在市电存在直流成分时容易产生饱和,产生很强的磁泄露。国内不少地区市电波形畸变严重,因此许多用家使用环型变压器感觉并不比 EI 型变压器好,甚至更差。所谓环型变压器绝无泄露,或是因媒介误导,或是因厂商出于商业宣传需要而杜撰,环型变压器磁泄露极低的说法只是在市电波型为严格的正弦波时才成立。另外,环型变压器还会在引线处出现较强电磁泄露,因此环型变压器的漏磁也是有一定方向性的,实际装机时旋转环型变压器,在某个角度上获得最高信噪比。 R 型变压器可简单看做横截面圆型的环型变压器,但在线圈绕制手法上有区别,散热条件远比环型变压器为好,铁芯展开 为渐 开 渐 合 型,R 型变压器电磁泄露情 况 与 环型变压器类 似 。由于每 匝 线长 比环型变压器短 ,能紧 贴 铁心 绕制,因此上述 三 类 变压器中 R 型变压器的铜 损 最小。 如 条件允 许,可考 虑 为变压器装一只屏 蔽 罩 ,并做妥 善 接 地处理,该 金 属 罩只能选用铁性材料,一般金属如铜、铝等只有电屏蔽作用而无磁屏蔽作用,不能作为变压器屏蔽罩。 上述分析是建立在变压器选料、制作精良的基础上,实际多数市售变压器产品由于成本压力和竞争需要,未严格按行业规范设计,甚至偷工减料,分析起来不可预测因素较多。首先是铁芯材...
