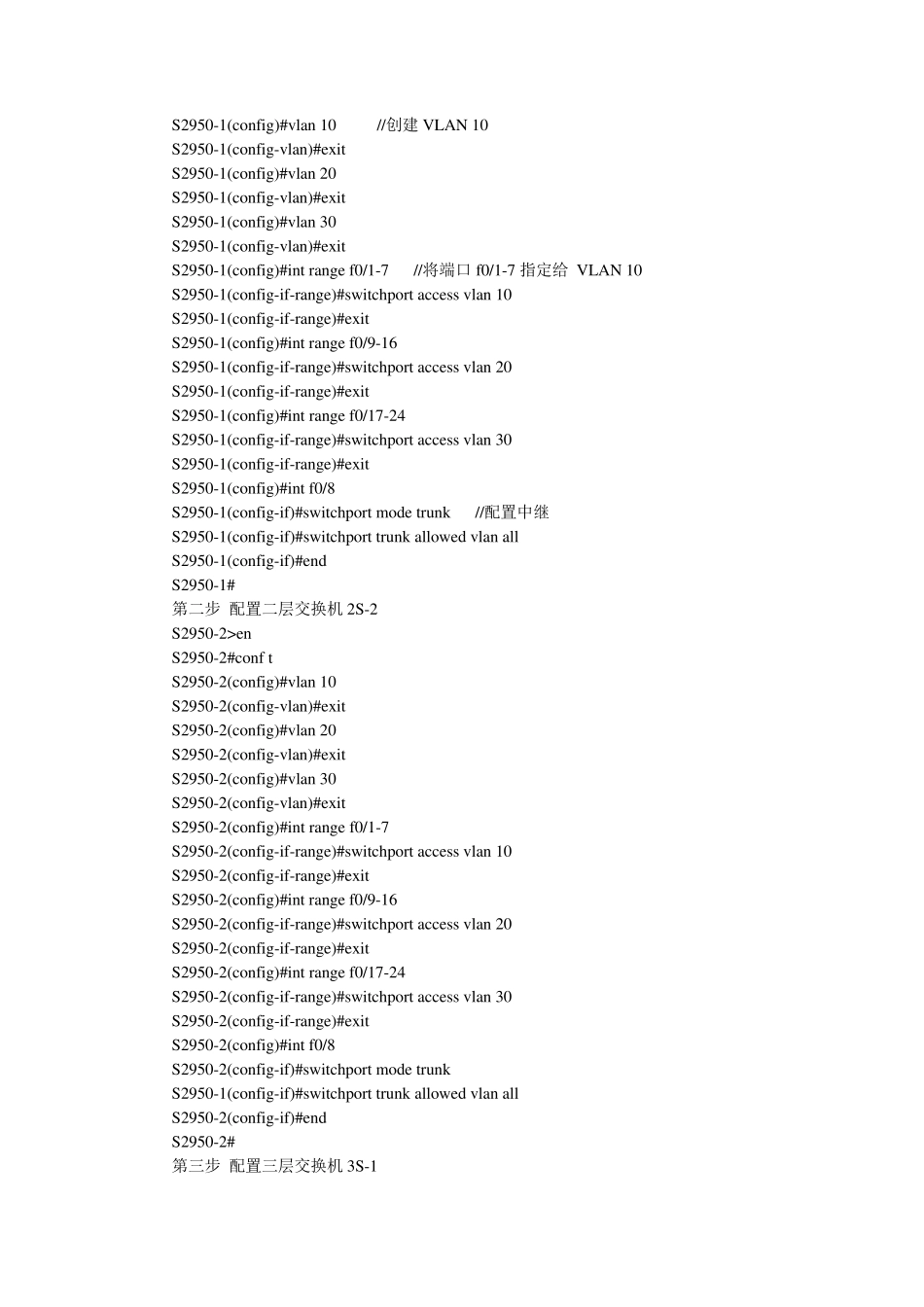

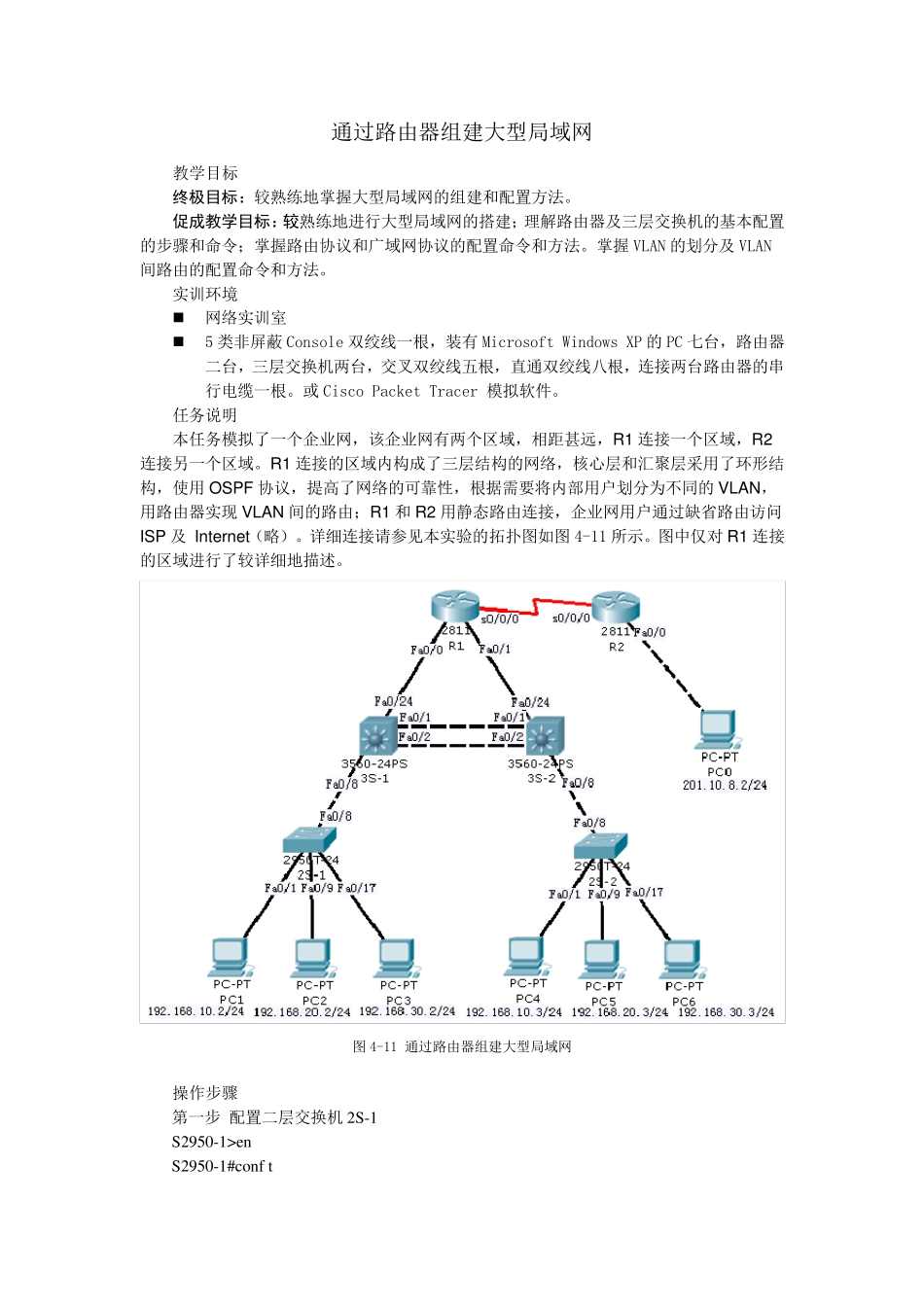

通过路由器组建大型局域网 教学目标 终极目标：较熟练地掌握大型局域网的组建和配置方法。 促成教学目标：较熟练地进行大型局域网的搭建；理解路由器及三层交换机的基本配置的步骤和命令；掌握路由协议和广域网协议的配置命令和方法。掌握VLAN 的划分及 VLAN间路由的配置命令和方法。 实训环境 网络实训室 5 类非屏蔽 Console 双绞线一根，装有 Microsoft Windows XP 的PC 七台，路由器二台，三层交换机两台，交叉双绞线五根，直通双绞线八根，连接两台路由器的串行电缆一根。或 Cisco Packet Tracer 模拟软件。 任务说明 本任务模拟了一个企业网，该企业网有两个区域，相距甚远，R1 连接一个区域，R2连接另一个区域。R1 连接的区域内构成了三层结构的网络，核心层和汇聚层采用了环形结构，使用 OSPF 协议，提高了网络的可靠性，根据需要将内部用户划分为不同的VLAN，用路由器实现 VLAN 间的路由；R1 和R2 用静态路由连接，企业网用户通过缺省路由访问ISP 及 Internet（略）。详细连接请参见本实验的拓扑图如图 4-11 所示。图中仅对 R1 连接的区域进行了较详细地描述。 图 4-11 通过路由器组建大型局域网 操作步骤 第一步 配置二层交换机 2S-1 S2950-1>en S2950-1#conf t S2950-1(config)#vlan 10 //创建VLAN 10 S2950-1(config-vlan)#exit S2950-1(config)#vlan 20 S2950-1(config-vlan)#exit S2950-1(config)#vlan 30 S2950-1(config-vlan)#exit S2950-1(config)#int range f0/1-7 //将端口f0/1-7 指定给 VLAN 10 S2950-1(config-if-range)#switchport access vlan 10 S2950-1(config-if-range)#exit S2950-1(config)#int range f0/9-16 S2950-1(config-if-range)#switchport access vlan 20 S2950-1(config-if-range)#exit S2950-1(config)#int range f0/17-24 S2950-1(config-if-range)#switchport access vlan 30 S2950-1(config-if-range)#exit S2950-1(config)#int f0/8 S2950-1(config-if)#switchport mode trunk //配置中继 S2950-1(config-if)#switchport trunk allowed vlan all S2950-1(config-if)#end S2950-1# 第二步 配置二层交换机2S-2 S2950-2>en S2950-2#conf t S2950-2(config)#vlan 10 S2950-2(config-vlan)#exit S2950-2(config)#vlan 20 S2950-2(config-vlan)#exit S2950-2(config)#vlan 30 S295...
