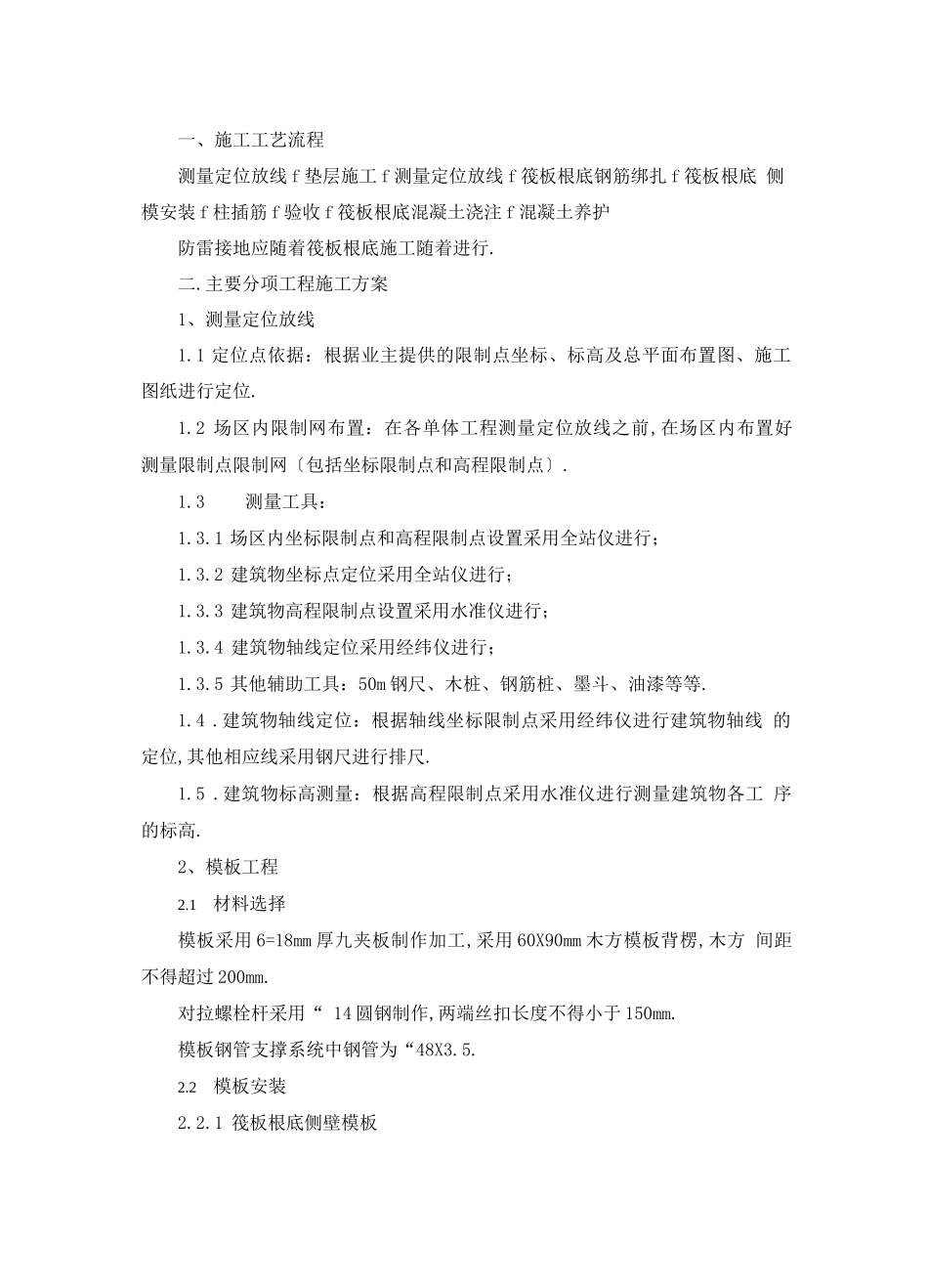

一、施工工艺流程测量定位放线 f 垫层施工 f 测量定位放线 f 筏板根底钢筋绑扎 f 筏板根底 侧模安装 f 柱插筋 f 验收 f 筏板根底混凝土浇注 f 混凝土养护防雷接地应随着筏板根底施工随着进行.二.主要分项工程施工方案1、测量定位放线1.1 定位点依据：根据业主提供的限制点坐标、标高及总平面布置图、施工 图纸进行定位.1.2 场区内限制网布置：在各单体工程测量定位放线之前,在场区内布置好 测量限制点限制网〔包括坐标限制点和高程限制点〕.1.3测量工具：1.3.1 场区内坐标限制点和高程限制点设置采用全站仪进行；1.3.2 建筑物坐标点定位采用全站仪进行；1.3.3 建筑物高程限制点设置采用水准仪进行；1.3.4 建筑物轴线定位采用经纬仪进行；1.3.5 其他辅助工具：50m 钢尺、木桩、钢筋桩、墨斗、油漆等等.1.4 .建筑物轴线定位：根据轴线坐标限制点采用经纬仪进行建筑物轴线 的定位,其他相应线采用钢尺进行排尺.1.5 .建筑物标高测量：根据高程限制点采用水准仪进行测量建筑物各工 序的标高.2、模板工程2.1材料选择模板采用 6=18mm 厚九夹板制作加工,采用 60X90mm 木方模板背楞,木方 间距不得超过 200mm.对拉螺栓杆采用“ 14 圆钢制作,两端丝扣长度不得小于 150mm.模板钢管支撑系统中钢管为“48X3.5.2.2模板安装2.2.1 筏板根底侧壁模板200mm 长？ 25FHRB335 〕 模板定位钢筋头 , 采用后植筋的方式固 定.钢管三角架支撑体系,每间距 2000mm 设置一道,斜钢管与水平钢管之间角度限制在 30〜45 度之间,距地第一根斜钢管应支撑在筏板根底 H/3 处,第二根斜钢管应支撑在筏 板根底 2H /3 处 , 斜钢管、水平顶管、竖向钢管三者之间应形成一 个三角体系 , 并 应在 同一个平面内,其作用主要为预防筏板根底模板出现涨模,起到顶撑作用.筏板根底侧模支设示意图2.3 模板撤除筏板根底侧模应待浇筑完毕 3d 前方可松动对拉螺栓和撤除钢管三角支撑体 系,7d 前方可撤除根底侧模.待模板撤除完后应及时将对拉螺杆抽出或切割.三、钢筋工程3.1 钢筋加工制作3.1.1. 进场钢筋应按级别、种类和直径分类架空堆放,不得直接放置在地上, 以免锈蚀和油污,进场钢筋应有出厂质量合格证实,并及时抽样进行复检,复检 合格前方可进行加工.3.1.2. 钢筋加工应先按图纸设计要求及 ?09G101-2?图集、?09G101-3?图 集、?06G101-1?图集、?04G101-3?图集和?03G101-1?图集进行翻样,然后经 相关部门核认后开始加工.3.1.3.加...
